Тестер кабеля витая пара с разъёмами RJ-45, RJ-11

Простой тестер для проверки патч-кордов и телефонных кабелей на обрыв и другие неисправности. Прибор состоит из двух раздельных функциональных блоков, питается от обычной батарейки «Крона» и выполняет поочередный «прозвон» контактов для поиска перебитых проводников или ошибки в обжиме коннектора.

Как устроен проводной тестер?

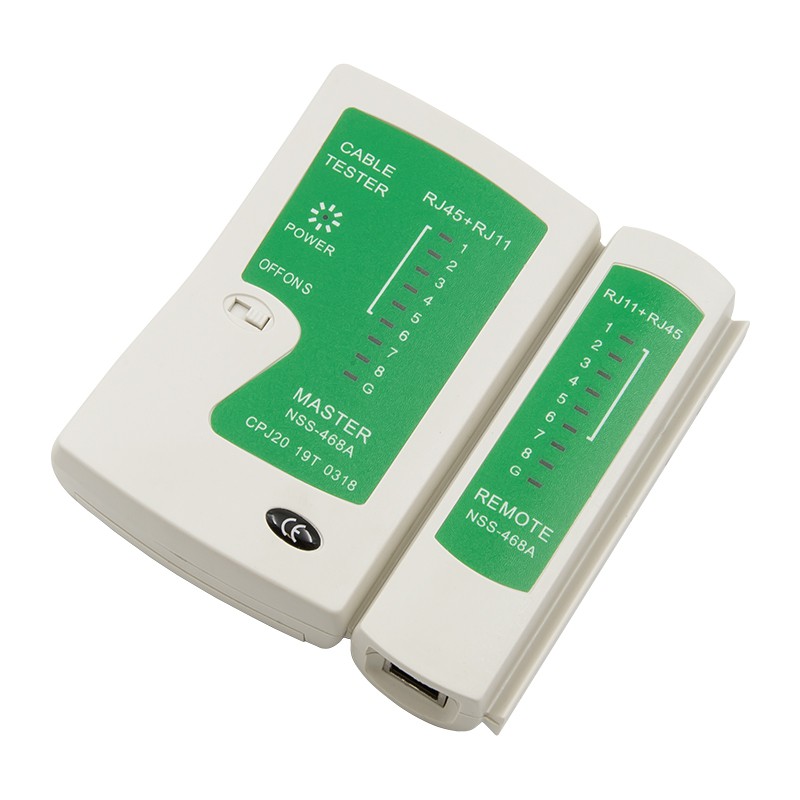

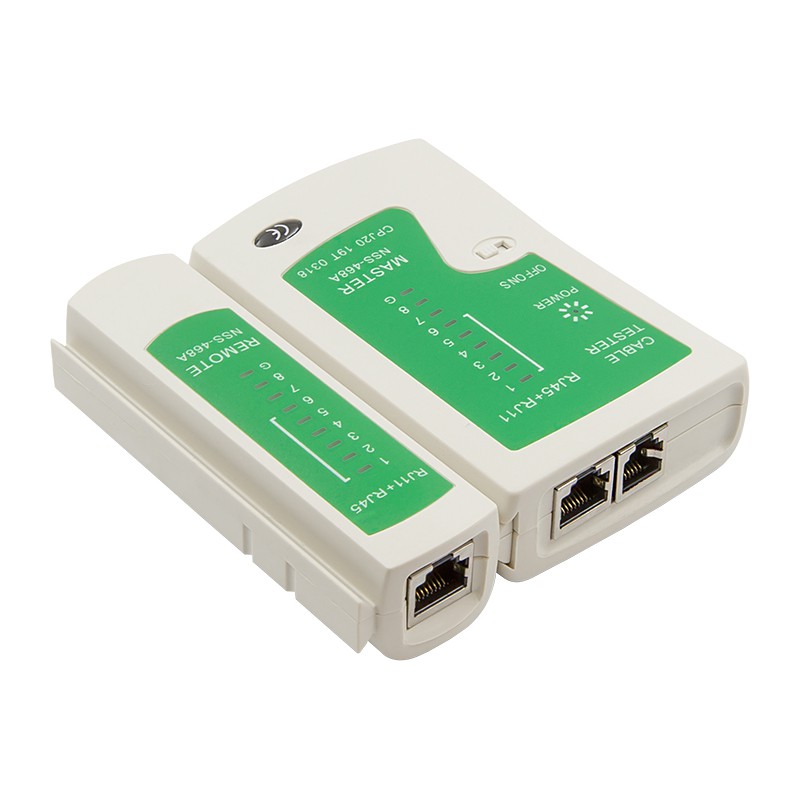

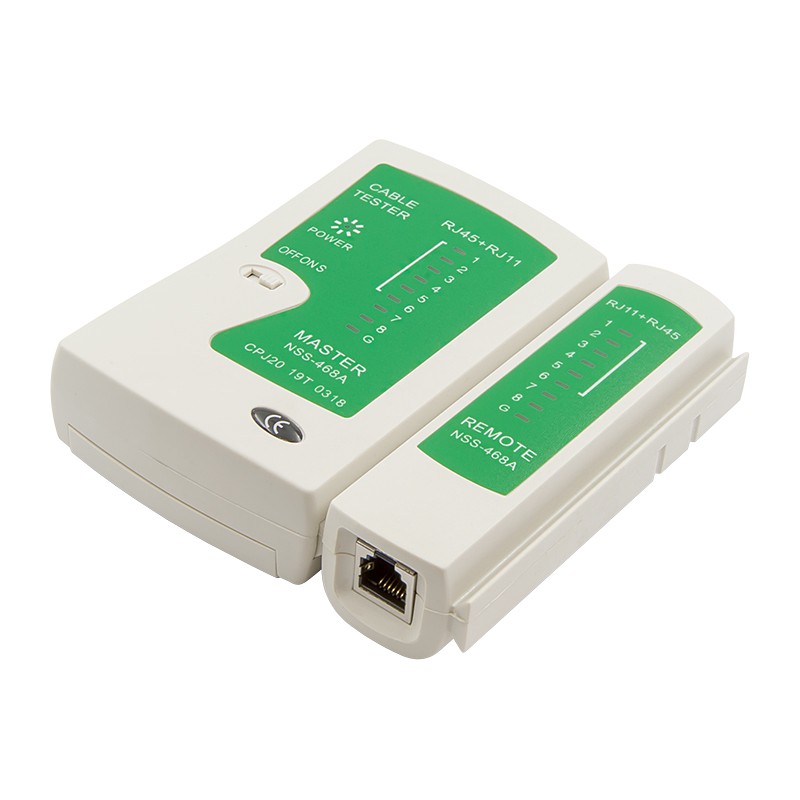

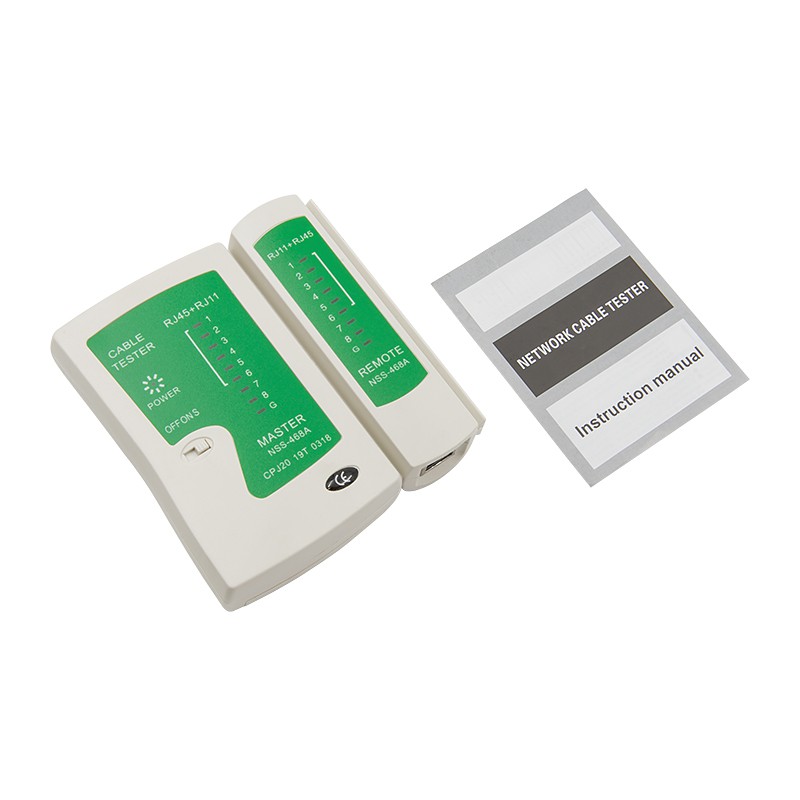

Прибор NSS-468A состоит из двух блоков: активного передатчика и приемника. Каждый из модулей оснащен коннекторами 8P8C (RJ-45) и 6P6C (RJ-11, RJ-12) для проверки патч-кордов (витой пары) и телефонных кабелей. Приборы используются совместно для тестирования кабеля, позволяя определить обрыв на одном из проводников или неправильный обжим.

Каждый блок оснащен 9 индикаторами, которые соответствуют контактам кабелей и контакту заземления для экранированной витой пары. При включении устройства и подключении кабеля индикаторы поочередно загораются, указывая на успешный «прозвон» каждого контакта. Отсутствие индикации на обжатом контакте может означать обрыв или неисправность порта.

• Поддержка Ethernet и телефонных линий. Тестер позволяет проверить исправность интернет-кабелей или телефонных проводов. Разъемы прибора рассчитаны на максимальное число контактов (8P8C и 6P6C), но также можно проверять кабели с меньшим числом проводников (например, патч-корды из 2 пар под 100 Мбит/с);
• Тестирование обычных и экранированных патч-кордов. Тестер рассчитан на проверку как обычных Ethernet-кабелей, так и экранированных версий (FTP) со специальными разъемами RJ-45. Для проверки контакта заземления на модулях предусмотрен индикатор G;
• Два режима индикации. Прибор включается трехпозиционным переключателем. При позиции ON выполняется быстрый опрос, а перевод рычажка в положение S позволяет замедлить тест, индикаторы контактов будут сменяться медленнее;

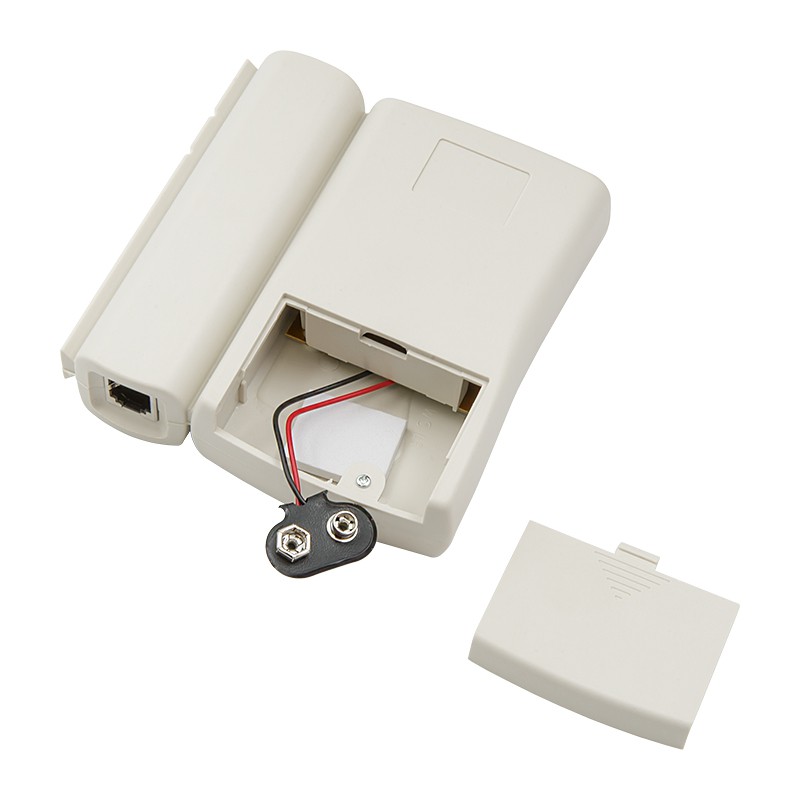

• Питание от батарейки 9В («Крона»). Батарея устанавливается в отсек за защитной крышкой на оборотной стороне передатчика. Второй блок (приемник) в отдельном питании не нуждается. Батарейка не входит в комплект поставки и покупается отдельно;

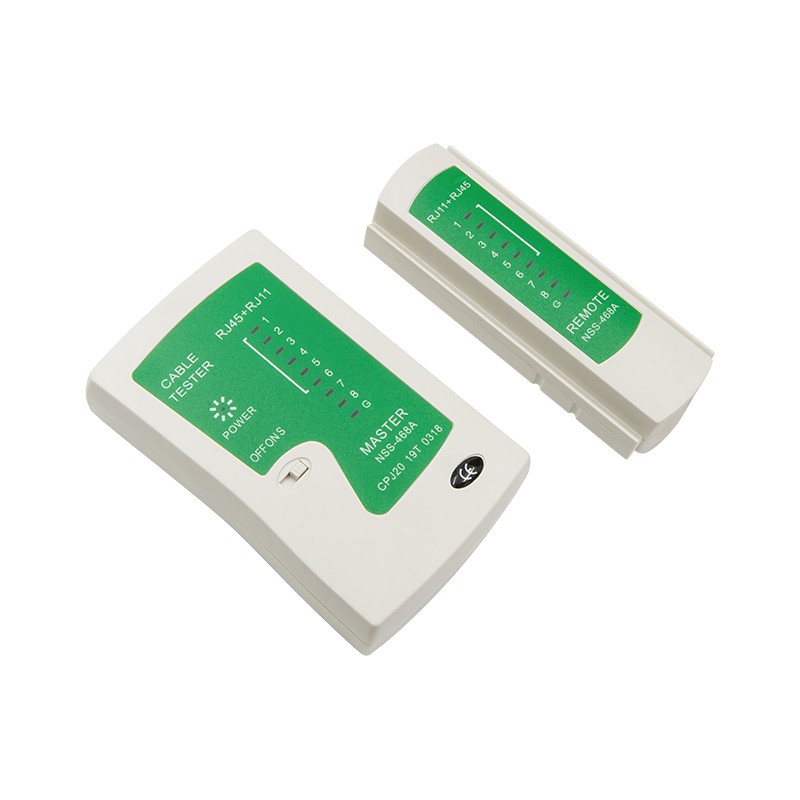

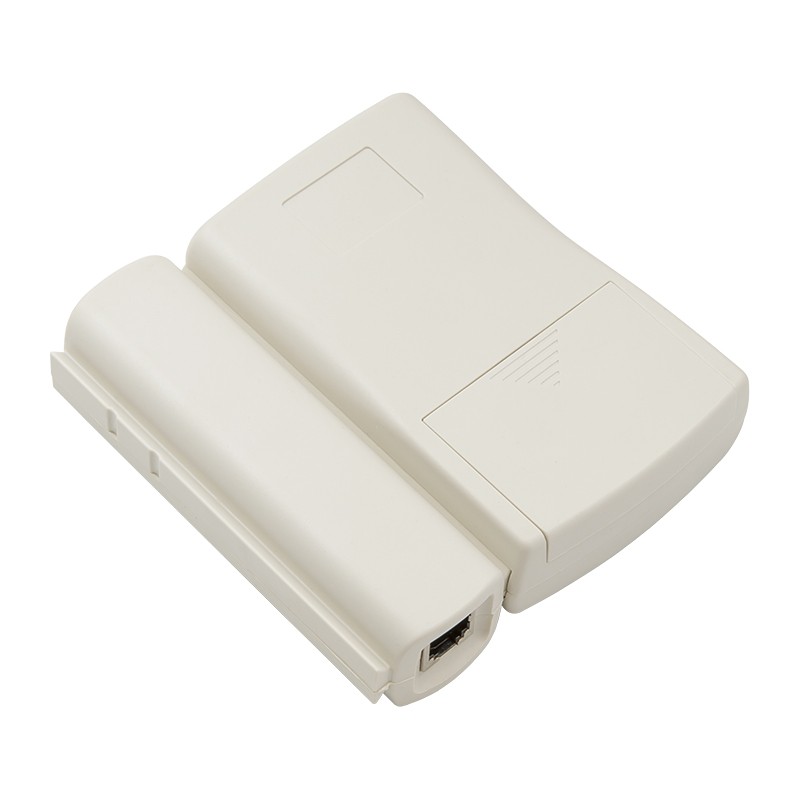

• Удобное соединение блоков. Корпус передатчика и дополнительная часть соединяются через паз и легко разделяются, когда нужно протестировать уже проложенные линии кабеля с разъемами на большом расстоянии;
• Поддержка линий до 100 м. Тестер рассчитан на работу с Ethernet-линиями стандартной длины.

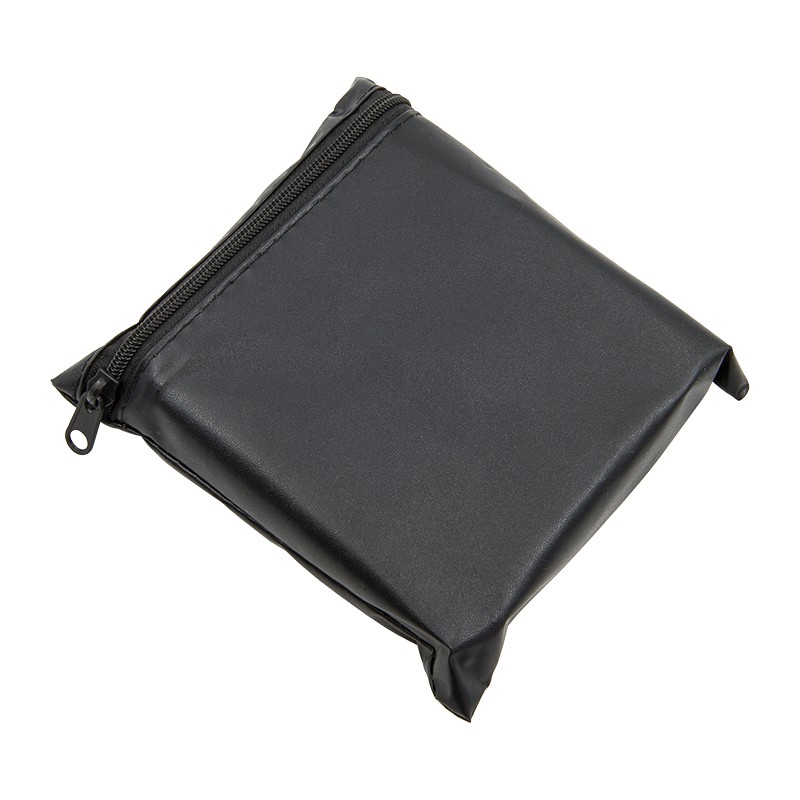

Тестер имеет компактный размер, небольшой вес (103 г без батарейки) и легко умещается в инженерной сумке. В комплект входит чехол на молнии для хранения и защиты устройства от царапин.

Процесс тестирования кабелей

Для проверки патч-кордов и телефонных кабелей с помощью тестера достаточно выполнить несколько простых действий:

1. Установите батарею «Крона» в отсек передатчика;
2. Подключите один конец тестируемого кабеля к соответствующему порту на модуле-передатчике, а второй конец соедините с «обраткой» (модулем приема);
3. Включите передатчик на нужную скорость опроса (положения ON или S);
4. Наблюдайте за индикаторами для обнаружения обрыва или ошибки в обжиме.

Тестер RJ-45/RJ-11 — стандартный инструмент инженера слаботочных сетей, который используется для быстрой проверки исправности патч-кордов при их изготовлении или диагностике на объекте. Для более сложных проверок, включая тесты PoE-сетей, используйте модель NF-8209.
