Сетевой кабельный PoE тестер NF-8209

Цена: 6 000 р.
Категория: Инструмент
Наличие: Есть в наличии

Артикул: 2654

Купить
В сравнение

NF-8209 — новая модель тестера кабельных линий с расширенным функционалом, позволяющая проверить кабельную сборку Ethernet, узнать параметры PoE-питания, определить длину патч-корда, выявить задействованные порты и найти отдельные витые пары при большом количестве коммутаций. PoE-тестер состоит из основного блока (эмиттера), удаленного блока (используется для тестирования кабельной линии) и ресивера (для поиска проводки).

Основные компоненты PoE-тестера: эмиттер, удаленный блок и ресивер

Эмиттер представляет собой основной блок измеряющей системы, на корпусе которого также размещены 4 разъема RJ-45 для подключения патч-корда и управляющие клавиши. Каждый порт имеет свое назначение и используется для тех или иных исследований локальной сети. Яркий ЖК-экран с подсветкой предназначен для отображения измеряемых параметров, схемы распиновки витой пары и текущего режима работы прибора. Эмиттер оснащен встроенным фонариком — полезной в работе системного администратора опцией — и питается от трех батареек размера ААА.

Удаленный блок оснащен единственным разъемом RJ-45. Этот компонент измеряющей системы устанавливается на один из разъемов тестируемого Ethernet-кабеля.

Ресивер — еще одно устройство в комплекте тестера, позволяющее находить подключенную витую пару. Ресивер оснащен небольшим динамиком, издающим звуковые сигнала, а также разъемом для наушников. Единственная кнопка на корпусе устройства отвечает за включение ресивера и выбор режима работы. Фейдер позволяет отрегулировать громкость исходящего звукового сигнала. Ресивер также оснащен встроенным фонариком. Питание устройства осуществляется от батарейки типа «Крона».

NF-8209 поставляется в комплекте с чехлом для переноски, наушниками, батарейками и руководством пользователя. Современный универсальный тестер легко хранить, перевозить, использовать. Компактность позволяет легко транспортировать набор в отделении сумки вместе с другими инструментами. Руководство пользователя содержит подробное описание функций тестера и порядок эксплуатации.

Режимы исследования кабельной системы

  • Проверка Ethernet-кабеля. Тестер позволяет удостовериться в верности распиновки патч-корда, отсутствии необжатых пар, короткого замыкания, обрывов проводника. Для данного типа исследований патч-корд подключается к эмиттеру с одной стороны и к удаленному блоку с другой. Результаты проверки отображаются в графическом виде (схемой) на ЖК-экране. При выявлении неполадок системный администратор сможет повторно обжать разъемы RJ-45 или заменить кабель на новый.
  • Определение параметров PoE-питания. Подключение тестера к источнику PoE (коммутатору, роутеру, инжектору) позволяет достоверно выяснить исходящий вольтаж, тип PoE и используемые пары кабеля. Модель NF-8209 также позволяет оценить параметры нестандартного PoE-питания (Passive PoE).
  • Измерение длины кабельной трассы. Полезная функция, определяющая протяженность кабеля в пределах от 2,5 до 200 м. Для использования функции необходимо подключить один конец патч-корда к эмиттеру, а второй оставить свободным. Используется, чтобы узнать длину подключенного патч-корда или определить место обрыва линии.
  • Поиск подключенного порта. Функция позволяет идентифицировать порт, к которому подключена одна из сторон кабеля, что удобно при большом количестве коммутаций. Свободный разъем витой пары подключается к порту Flash на эмиттере, в меню выбирается соответствующий режим работы. Светодиодный индикатор Ethernet-порта, к которому подключен кабель (например, свитча), и индикатор Ethernet-порта на эмиттере начинают мигать с одинаковой периодичностью, что позволяет «вычислить» используемый порт.
  • Поиск подключенного кабеля. Для реализации данной функции в комплект поставки добавлен ресивер, являющийся приемником сигнала. Нередко системным администраторам бывает трудно найти подключенный кабель при большом количестве сетевых проводов. NF-8209 позволяет быстро справиться с этой задачей! Один конец витой пары подключается к эмиттеру; тестер в соответствующем режиме работы генерирует сигнал, распространяющийся по кабелю. При помощи ресивера производится поиск провода: при приближении устройства к нужному кабелю издается характерный звуковой сигнал. Ресивер поддерживает работу в аналоговом и цифровом режимах, режим PoE, а также может применяться для поиска проводов с высоким напряжением.

В чем отличие NF-8209 от предыдущей модели?

Как и предшествующая модель NF-488, новинка имеет доступную цену. Модель NF-8209 получил функцию поиска кабеля и измерения длины кабельной линии. Расширение возможностей прибора потребовало не только улучшения эмиттера, но также включения в комплект поставки ресивера.

Системным администраторам, уже оценившим возможности тестера NF-488 и обдумывающим покупку новой «продвинутой» версии прибора, необходимо учитывать, что модель NF-8209 не имеет разъемов DC для тестирования питания. Также NF-8209 не поддерживает тестирование порта на отклик (Loopback). Отсутствие этой функции компенсируется режимом Flash, который позволяет выяснить, к какому порту подключен патч-корд.

NF-8209 — недорогой PoE-тестер для системного администратора, работающего с локальными сетями различного масштаба. Хотите купить тестер, но не уверены, что он подойдет для решения ваших задач? Позвоните по номеру 8-800-3333-965 и получите консультацию наших менеджеров!

Характеристики
Диапазон измеряемого напряжения PoE 5–60В
Диапазон измеряемой мощности PoE 0–18 Вт
Определяемые стандарты PoE cтандарт (802.3af/at) / не стандарт
Тип тестируемого кабеля Cat.5e, Cat.6, Cat.6a (UTP, STP)
Допустимая длина кабеля (тестирование распиновки и поиск кабеля) 600 м
Допустимая длина кабеля (измерение длины / диагностика обрыва) 2,5–200 м
Точность измерения длины кабеля ± 1,6 м
Максимальное напряжение сигнала (в режиме поиска кабеля) 9 ±1 Vpp
Частота генерируемого сигнала (в режиме поиска кабеля) 130 кГц
Защита эмиттера от входного напряжения 48В, 5 мА
Максимальный рабочий ток эмиттера ≤ 80 мА
ЖК-экран 2,2-дюймовый монохромный с разрешением 128x64 и подсветкой
Разъемы на корпусе эмиттера 1 x RJ-45 (PoE test)
1 x RJ-45 (Length / Flash)
1 x RJ-45 (CONT)
1 x RJ-45 (SCAN)
Разъемы на удаленном блоке 1 x RJ-45
Питание 3 x AAA (эмиттер)
1 x «Крона» 9В (ресивер)
Размер эмиттера 165 x 125 x 30 мм
Вес эмиттера 163 г
Размер ресивера 210 x 45 x 25 мм
Вес ресивера 84 г

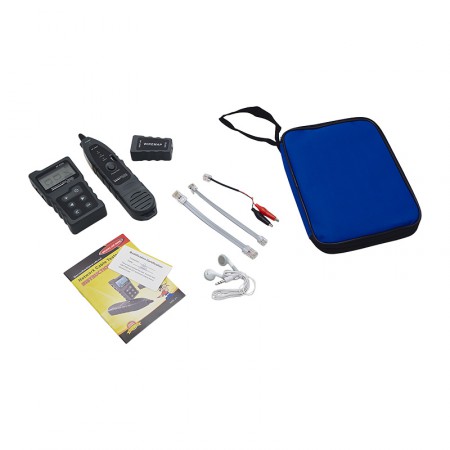

Комплектация эмиттер, удаленный блок, ресивер, кабель RJ-45 — RJ-45, кабель RJ-12 — RJ-12, кабель RJ-12 — «крокодилы», наушники, чехол, инструкция по эксплуатации
Доставка и гарантия
Доставка по Москве 500 руб., 1–2 дня
Доставка по СПб 500 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-17, Вых 10-16
Установка под ключ Москва, СПб от 5000 руб.
