Сетевой кабельный PoE тестер NF-488

Цена: 3300 р.
Категория: Инструмент
Наличие: В наличии

Артикул: 2289

Купить
В сравнение

NF-488 — удобный измерительный инструмент, позволяющий системному администратору определить тип PoE различных источников питания, оценить качество установки разъемов RJ-45 на витую пару, измерить потребляемую мощность PoE-устройств и многое другое. Невысокая цена прибора и широкий перечень возможностей позволяют использовать NF-488 при обслуживании корпоративных, промышленных и домашних локальных сетей.

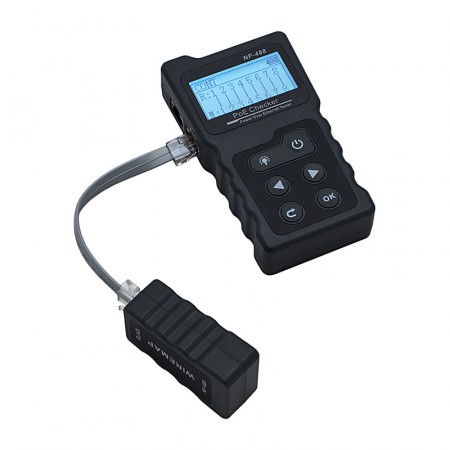

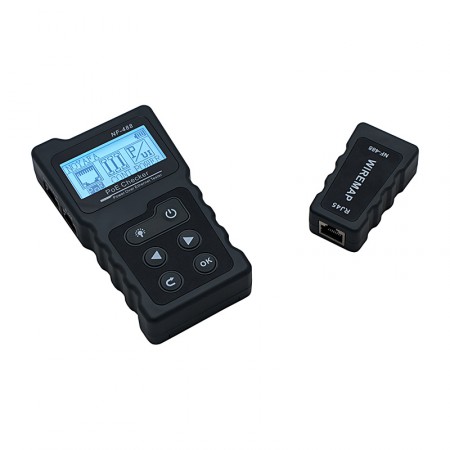

Тестер состоит из двух частей: эмиттера и удаленного блока. Эмиттером называется сам тестирующий прибор с дисплеем, кнопками управления и различными разъемами. Удаленный блок представляет собой небольшое устройство с одним портом RJ-45, устанавливаемое на тестируемый кабель.

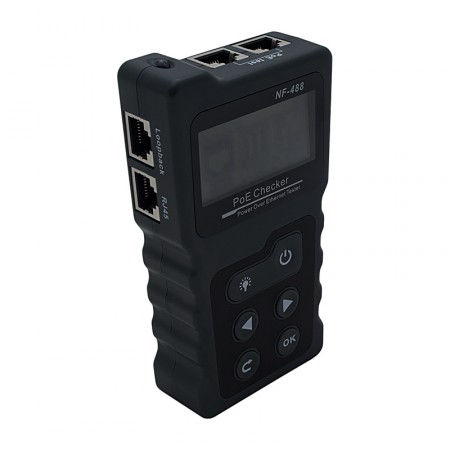

На корпусе эмиттера расположены 2 порта RJ-45 для оценки параметров PoE-питания, выдаваемого различными сетевыми устройствами (коммутаторами, роутерами, PoE-инжекторами). Эти разъемы промаркированы словами «PoE test». Два боковых коннектора RJ-45, промаркированные надписями «Loopback» и «RJ45», предназначены соответственно для проверки работоспособности (отклика) сетевого порта и оценки качества обжима разъемов на кабеле.

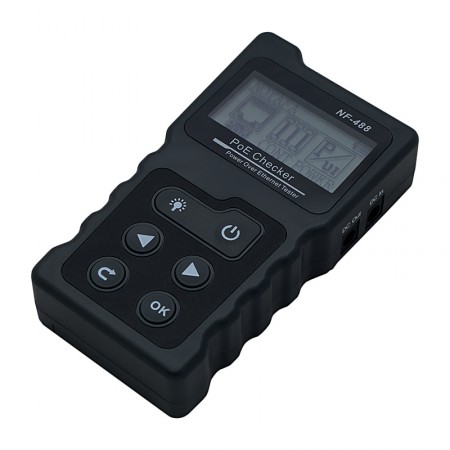

Также на корпусе тестера расположены два стандартных гнезда DC (5,5 x 2,1), подписанные словами «DC In» и «DC Out», которые используются для замера энергопотребления IP-камер, точек доступа WiFi и другого оборудования, не поддерживающего PoE.

Питание тестера осуществляется с помощью трех батареек типа ААА. Использование внешнего блока питания или адаптера производителем не предусмотрено. NF-488 поставляется в удобном чехле с замком-молнией, что позволяет хранить и транспортировать тестер вместе с другими инструментами и аксессуарами.

Монохромный ЖК-экран эмиттера предназначен для отображения текущих показаний и результатов тестирования. Пользователю доступна настройка яркости и контрастности. С помощью клавиш управления осуществляется навигация по меню прибора.

Основные функции сетевого кабельного PoE-тестера NF-488:

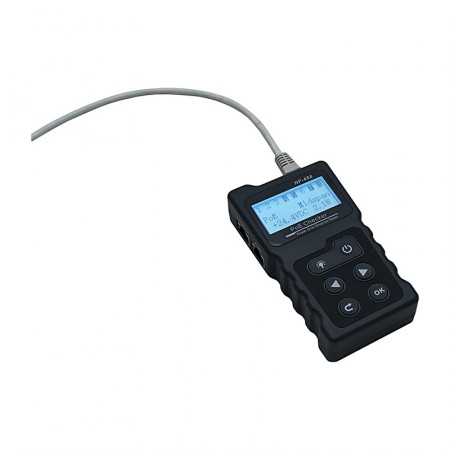

  • Определение типа PoE-питания, получаемого от коммутатора, роутера или PoE-инжектора. При подключении NF-488 к какому-либо оборудованию, обеспечивающему питание PoE, на экране устройства отобразится тип питания (Passive PoE, PoE 802.3at/af), вольтаж и задействованные пары. Для подключения используется витая пара с двумя стандартными разъемами RJ-45.
  • Оценка энергопотребления подключенного PoE-устройства. При установке тестера между питающим и питаемым PoE-оборудованием на экране отобразятся текущие параметры энергопотребления.
  • Проверка качества Ethernet-кабеля (правильность распиновки, отсутствие коротких замыканий, необжатых пар и разрыва). Для проверки качества и работоспособности кабелей один конец устанавливается в гнездо «RJ45» тестера, второй — в гнездо на удаленном блоке. При наличии короткого замыкания, неправильной распиновки или отсутствия передачи сигнала на экране будет отображена суть дефекта.
  • Оценка мощности, силы тока и вольтажа, потребляемого устройствами через DC-разъем. NF-488 может быть установлен между блоком питания какого-либо оборудования (например, IP-камеры) и самим оборудованием. В этом случае используются разъемы «DC In» и «DC Out» на корпусе тестера. На экране отражаются фактические параметры энергопотребления.
  • Loopback — проверка отклика коммутатора на сигнал, посылаемый тестером. NF-488 подключается с помощью стандартного Ethernet-кабеля к свитчу, подает сигнал и ожидает отклика. В случае правильной работы устройства LED-индикатор на свитче должен загореться. В данном режиме на экране тестера статично отображается сообщение «LOOP Testing…».

Компактный пластиковый корпус PoE-тестера удобно лежит в руке: боковые поверхности устройства имеют углубления для удержания пальцами. Малый вес NF-488 обеспечивает простоту эксплуатации и транспортировки. Также NF-488 оснащен встроенным фонариком, который придет на помощь системному администратору при работе в темных подсобных помещениях.

Для получения подробной информации о PoE-тестере NF-488 и других инструментах системного администратора воспользуйтесь бесплатной консультацией специалистов нашего магазина по номеру 8-800-3333-965. Мы порекомендуем необходимый инструмент и измерительные приборы по доступным ценам!

Характеристики
Диапазон измеряемого напряжения PoE 5–60В
Диапазон измеряемой мощности PoE 0–18 Вт
Определяемые стандарты PoE cтандарт (802.3af/at) / не стандарт
Диапазон измеряемого напряжения в режиме исследования внешнего питания 0–60 В
Диапазон измеряемой силы тока в режиме исследования внешнего питания 0–3А
Диапазон измеряемой мощности в режиме исследования внешнего питания 0–180 Вт
Тип кабеля, проверяемого на качество монтажа UTP, STP
Максимальная длина кабеля 600 м
Схема подключения при проверке кабеля эмиттер + удаленный блок
эмиттер + коммутатор/роутер
Защита от входного напряжения 48В, 5 мА
Максимальный рабочий ток ≤ 80 мА
ЖК-экран 2,2-дюймовый монохромный с подсветкой
Разъемы на корпусе эмиттера 2 x RJ-45 (PoE test)
1 x RJ-45 (Loopback)
1 x RJ-45 (RJ45)
1 x DC In
1 x DC Out
Разъемы на удаленном блоке 1 x RJ-45
Питание 3 x AAA
Размер эмиттера 125 x 70 x 28 мм
Вес 163 г

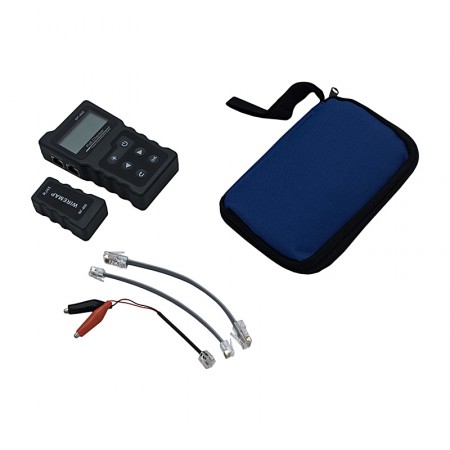

Комплектация эмиттер, удаленный блок, сумка, кабель RJ-45 — RJ-45, кабель RJ-12 — RJ-12, кабель RJ-12 — «крокодилы», инструкция по эксплуатации
