Комплект заземления фидера 1/2 со струбциной

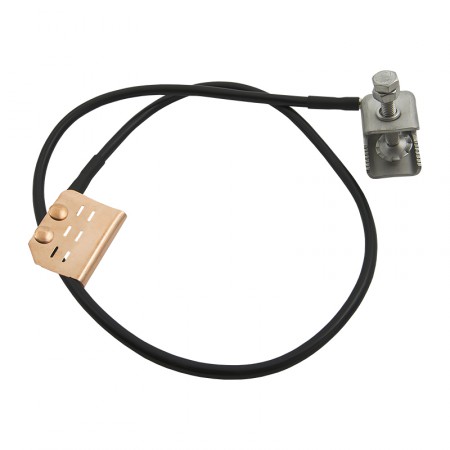

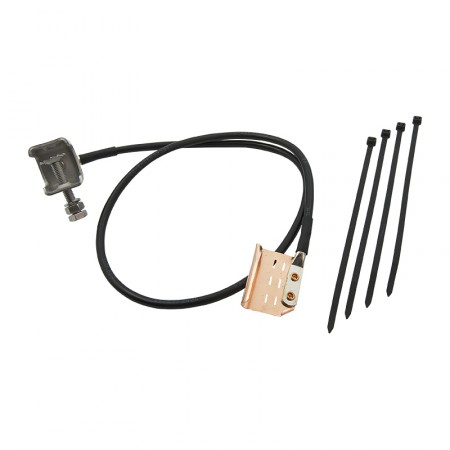

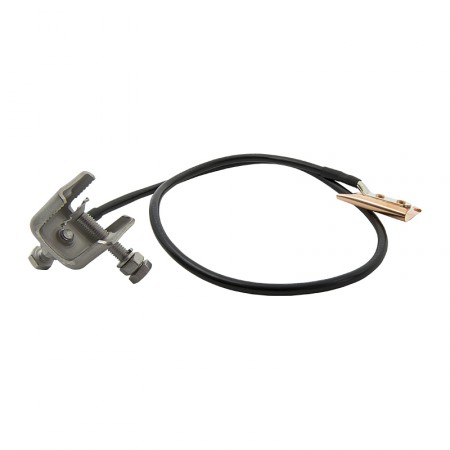

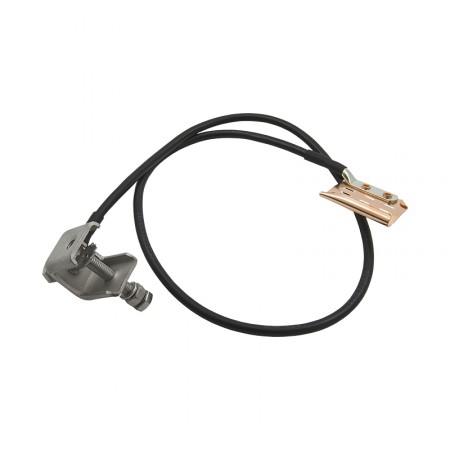

Набор для заземления радиокабеля форм-фактора 1/2″, а также более тонких разновидностей. Комплект представляет собой медную пластину, которая монтируется поверх экрана фидера и кабелем соединяется с заземленной опорой или другим заземлителем. Данная версия устройства для подсоединения заземления использует струбцину.

Зачем заземлять антенный кабель?

Заземление кабелей связи призвано защитить оборудование и сами линии передачи от протекания токов, возникающих вследствие короткого замыкания или под воздействием внешних факторов (например, от электростатического заряда во время грозы). Также установка этого оборудования повышает безопасность сотрудников, непосредственно взаимодействующих с антенно-фидерной инфраструктурой.

Установка заземляющих устройств на провода связи часто предписана нормативными актами, а также может являться локальным требованием заказчика. Во всех случаях это является полезным дополнением к общей системе безопасности на инфраструктурном объекте.

Процесс установки заземления на коаксиальный кабель

Монтаж комплекта действительно прост, не требует пайки или применения сложных специальных инструментов. Монтаж сводится к следующим этапам:

1. Удаление части наружной изоляции кабеля (63 мм);
2. Обертывание наружного проводника (экрана) фидера металлической пластиной;
3. Фиксация металлической пластины с помощью комплектных стяжек;
4. Изоляция рабочего участка с использованием водонепроницаемой ленты или обычной изоленты (приобретается отдельно);
5. Подсоединение комплекта к заземлителю.

Для максимальной защиты от избыточных токов и помех высокой и низкой частоты рекомендуется двустороннее заземление кабельной линии с установкой одного комплекта на стороне абонентского оборудования и второго — на противоположном конце кабельной трассы (на стороне антенны).

Данная версия комплекта для подсоединения к заземлению использует струбцину. Это позволяет зафиксировать кабель не только на шине, но также на иной заземленной опоре, стойке и т. п. Длина провода — 85 см. Отдельно в продаже доступен аналогичный набор с клеммой (без струбцины).

Набор FIW-Ф5.3-14U подходит ко многим популярным маркам коаксиальных радиокабелей, включая фидеры 1/2″ SF и 1/2″. Благодаря простоте монтажа и установки, этот набор не требует многоэтапной подготовки, а весь процесс размещения и подключения занимает несколько минут.

Чтобы купить набор заземления для фидера 1/2″ со струбциной, нажмите кнопку «В корзину», а затем перейдите на страницу оформления заказа. Чтобы получить предварительную консультацию наших инженеров по оборудованию радиосвязи, позвоните по телефону 8-800-3333-965 или закажите обратный звонок!

Комплект заземления для кабеля — инструкция [PDF, ~2.08Mb]
