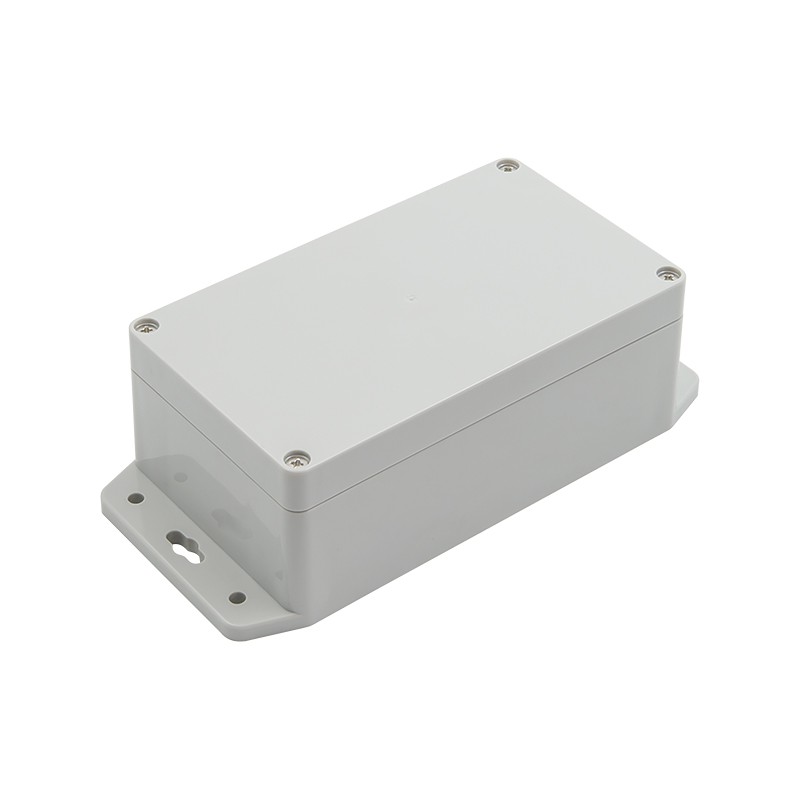

Гермобокс 160x92x61 мм для 3G/4G роутера

Гермобокс предназначен для размещения USB-модемов, роутеров и других электронных компонентов. Корпус обеспечивает защиту оборудования от пыли, влаги и механических повреждений, что делает его пригодным для эксплуатации на загородных участках, складах или в уличных условиях. Бокс позволяет организовать компактные системы связи или модульные решения, такие как видеонаблюдение или датчики IoT, при этом сохраняет работоспособность устройств в неблагоприятной среде.

Когда используется корпус с защитой IP 65?

Гермобокс PW033S применяется, чтобы защитить чувствительное оборудование от влаги и пыли. Внутрь может быть установлено любое электрическое или антенное пассивное оборудование, включая печатные платы, антенны, сплиттеры PoE и т. п.

Корпус применяется для:

• Размещения LTE-совместимых роутеров и модемов в системах усиления сотовой связи (часто используются готовые платы для интеграции);
• Защиты электроники в условиях повышенной влажности или запыленности;
• Монтажа незащищенных устройств в проектах, требующих надежной герметизации.

Бокс монтируется на стену или мачту с помощью фланцев, обеспечивая удобство установки в различных сценариях.

Размеры и возможности по размещению устройств

Бокс выполнен из прочного пластика, долговечен и при этом достаточно вместителен для установки внутрь модемов или плат маршрутизаторов.

• Защита от пыли и влаги. Класс IP65 по стандарту IEC 529 гарантирует устойчивость к пыли и струям воды, что позволяет использовать корпус на улице при дожде или снеге;
• Ударопрочный материал. Изготовлен из ABS-пластика толщиной 3,2 мм, устойчивого к механическим воздействиям. Улучшенное качество пластика без большого содержания примесей;
• Удобная фиксация. Удобное расположение посадочных отверстий для фиксации плат или монтажной пластины. Отверстия под винты выступают на 5 мм от основания бокса;
• Возможность кастомизации. Корпус не имеет вводов под кабели. Разъемы устанавливаются самим пользователем: пластик легко сверлится, а также допускает нанесение шелкографии для адаптации под проект;
• Компактные размеры. Внешние габариты 160 x 92 x 61 мм (196 мм с фланцами) позволяют выполнить установку в ограниченном пространстве. Внутренние размеры под установку оборудования — примерно 147 x 79 x 54 мм.

Применение в телеком-системах

Оборудование размещается внутри корпуса: роутер, модем или плата фиксируются на выступах с помощью винтов или монтируются на отдельную пластину (покупается отдельно). Прокладка и крышка обеспечивают герметичность, защищая содержимое от внешних воздействий. Фланцы на корпусе упрощают монтаж на вертикальные поверхности или мачты. Для подключения кабелей, например, для антенных разъемов SMA, можно просверлить отверстия, используя уплотнители для сохранения герметичности. Корпус рассчитан на работу при температурах от -20°C до +60°C, что подходит для регионов с зимними морозами.

PW033S подходит для размещения 3G/4G-роутеров, модемов, плат Arduino или Raspberry Pi, а также датчиков для IoT-проектов. Он обеспечивает защиту оборудования, которое изначально не предназначено для уличного размещения. Корпус используется в системах усиления связи, например, для размещения роутера рядом с внешней антенной. Также бокс применяется в уличных системах видеонаблюдения или метеостанциях, где требуется защита от влаги и пыли. Отсутствие заготовленных отверстий позволяет установить любые нужные гермовводы, вплоть до Ethernet (RJ-45).

PW033S — это надежное решение для защиты электроники в сложных условиях. Его компактность, прочность и возможность кастомизации подходят для различных условий эксплуатации. Купите гермобокс на сайте или получите консультацию по телефону 8-800-3333-965!

Гермобокс 160 х 92 х 61 мм — чертеж [PDF, ~318Kb]
