Ответвитель Baltic Signal BS-700/2700-6

Цена: 1 800 р.
Скидка: По запросу
Категория: Делители
Наличие: Есть в наличии

Артикул: 2300

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Ответвители Baltic Signal используются в составе систем усиления мобильной связи для неравномерного деления высокочастотного сигнала на два потока. Неравномерное деление означает сильное ослабление мощности сигнала на одном из разъемов ответвителя. Мощность между входом и боковым выходом BS-700/2700-6 различается в 4 раза (на 6 дБ).

Установка ответвителей позволяет использовать сложные каскадные системы усиления связи. Типичная и наиболее распространенная схема эксплуатации ответвителя — подключение устройства к одному репитеру и нескольким внутренним антеннам. При этом центральный выход с большей мощностью используется для внутренней антенны в удаленном помещении, а боковой выход с ослабленным сигналом предназначен для подключения антенны в том же помещении, что и репитер. Таким образом производится компенсация затухания ВЧ-сигнала при одновременном использовании нескольких кабельных сборок с разной длиной.

BS-700/2700-6 имеет широкий диапазон рабочих частот от 700 до 2700 МГц, что обеспечивает универсальность ответвителя и совместимость с большинством моделей репитеров, бустеров и антенных усилителей, а также позволяет работать во всех распространенных стандартах мобильной связи (2G/3G/4G).

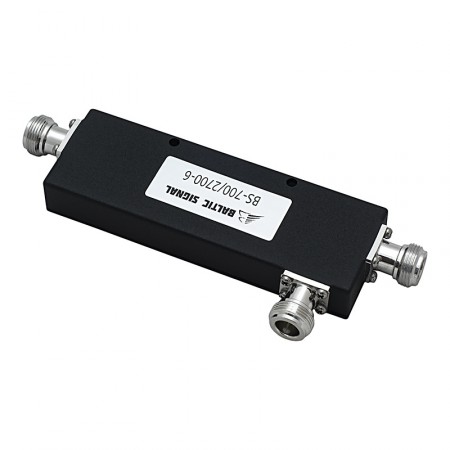

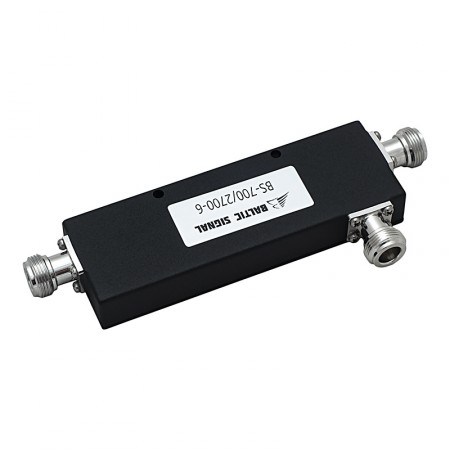

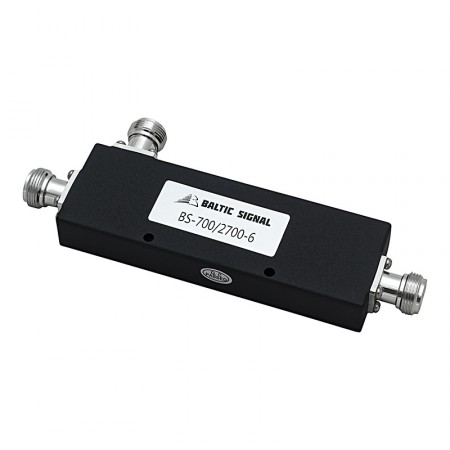

Для подключения кабельных сборок активного усиливающего оборудования и антенн на корпусе BS-700/2700-6 установлены три разъема N-female. Поскольку ответвитель является устройством, способным работать не только на деление, но и на суммирование сигнала, на корпусе отсутствует маркировка входов и выходов. Обычно разъем, расположенный в правом торце устройства, используется для подключения к репитеру. Симметричный левый разъем — для подключения антенны, нуждающейся в мощном входящем сигнале. Боковой разъем имеет ослабление относительно основного на 6 дБ и предназначен для подключения ближайшей антенны.

Прочный металлический корпус и надежный монтаж разъемов N-female обеспечивает долгий срок службы устройства, высокую стойкость к механическим повреждениям и хорошие экранирующие свойства.

Мы порекомендуем оборудование, комплектующие и готовые решения для усиления сотовой связи. Воспользуйтесь бесплатной консультацией наших специалистов по номеру 8-800-3333-965!

Характеристики
Количество выходов 2
Конструктив прямоугольного исполнения
Частотный диапазон 700–2700 МГц
Ответвление (ослабление на боковом выходе) -6 дБ
Вносимые потери ≤ 0,5 дБ
Максимальная подводимая мощность 50 Вт
Сопротивление 50 Ом
КСВн (коэффициент стоячей волны по напряжению) ≤ 1,25
PIM3 (интермодуляционные продукты третьего уровня) -140 дБн @ 2x43 дБм
ВЧ-разъемы N-female
Температура эксплуатации от -40°С до +60°С
Размер 155 x 60 x 15 мм
Вес 180 г
