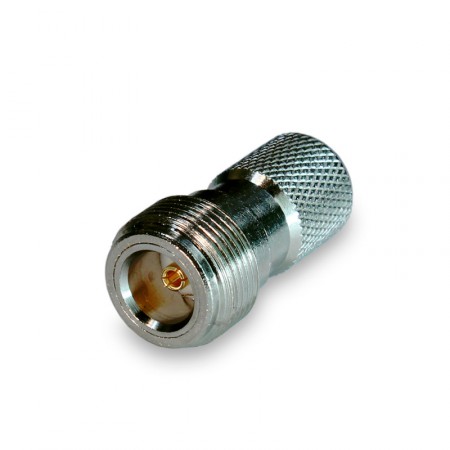

Разъём N-213A (N-female, накручивающийся, на кабель RG-6)

Разъем N-213A — это розетка N-типа, предназначенная для установки на коаксиальный кабель RG-6U или SAT-703. Он служит для создания джамперов и удлинителей, которые обеспечивают передачу сигнала между ВЧ-устройствами с использованием недорогих кабелей с волновым сопротивлением 75 Ом. Коннектор имеет простейшую накручивающуюся конструкцию, не требуя от инженера использования специальных инструментов.

Разъем позволяет подключать внешние антенны к усилителям, LTE-роутерам, точкам доступа и другому оборудованию.

N -розетка для установки накруткой

Необходимость установить N-разъем на кабель 75 Ом, такой как RG-6U, возникает в системах связи, когда необходимо снизить стоимость комплектующих. Телевизионные кабели существенно дешевле профильных решений 50 Ом, при этом могут передавать ВЧ-сигнал лишь с небольшими дополнительными потерями.

Коннектор N-213A удобен, поскольку имеет простую конструкцию и может быть установлен на месте за несколько минут:

• Накручивающаяся конструкция. Монтаж не требует использования обжимных инструментов. Зачищенный участок кабеля вставляется в корпус коннектора и просто «вкручивается» внутрь. Такой способ установки менее надежен, чем обжим, но экономит время и снижает затраты;
• Совместимость с RG-6U и SAT-703. Это популярные марки телевизионных кабелей. Они имеют невысокую стоимость и широко представлены в продаже в различных вариантах;
• N-female под ВЧ-приборы. Установленная N-розетка на кабеле может использоваться для соединения с другими кабельными сборками (с установленными вилками) или для подключения к приборам, на которых смонтирован наружный male-разъем.

Разъем N-213A находит применение в различных ситуациях, где требуется стабильная передача высокочастотного сигнала с минимальными затратами. К сфере применения относятся системы сотовой связи и интернета, сети WiFi и радиолюбительское оборудование.

Как устанавливается разъем?

Монтаж разъема N-213A предельно прост и состоит всего из нескольких простых этапов:

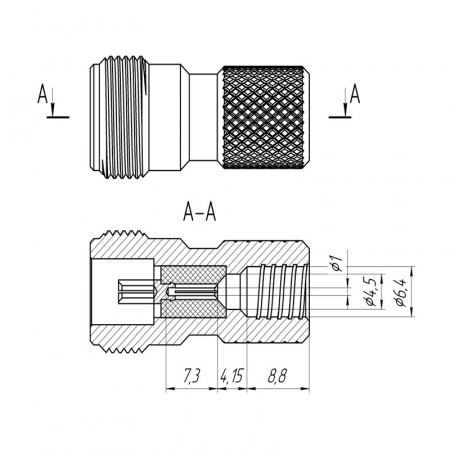

1. Зачистка кабеля. Удаляется участок внешней изоляции. Центральная жила зачищается на 7,5 мм, а изоляция — примерно на 4 мм. Экран кабеля необходимо отогнуть, чтобы исключить его контакт с центральной жилой;

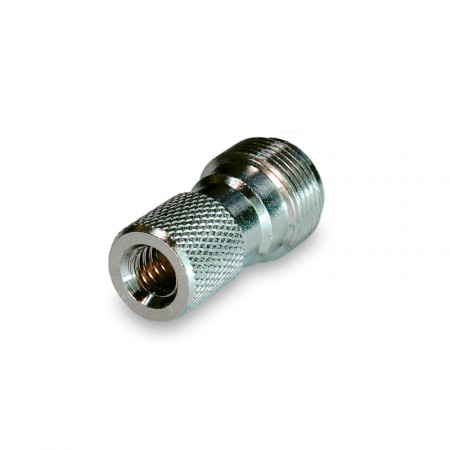

2. Накрутка на кабель. Корпус разъема просто накручивается на внешнюю оболочку провода. Удержание розетки на кабеле происходит за счет резьбы, которая вдавливается в оболочку;
3. Проверка соединения. Готовую кабельную сборку необходимо проверить мультиметром. Тестируется прохождение сигнала по центральной жиле и отсутствие замыкания между корпусом коннектора и центральной жилой.

Резьбовой механизм обеспечивает надежное крепление, однако оно менее устойчиво к вибрациям, чем разборные или обжимные варианты. Использовать коннектор под накрутку рекомендуется только для стационарного монтажа, при отсутствии возможности использовать соединители других видов.
