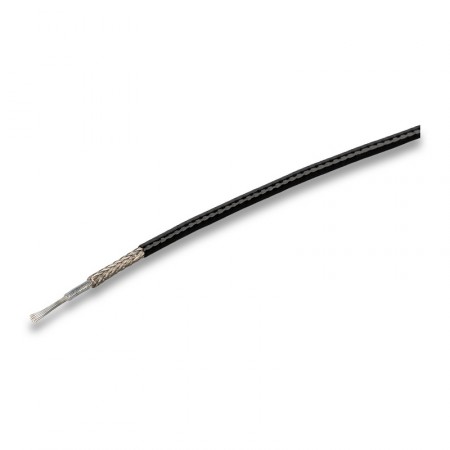

Кабель коаксиальный RF1.48

Цена: 230 р.
Скидка: По запросу
Категория: Кабель
Наличие: Под заказ

Артикул: 3365

В корзину
В сравнение
Описание
  • Описание
  • Доставка
  • Отзывы (0)

Тонкий коаксиальный кабель диаметром 1,48 мм применяется для установки миниатюрных ВЧ-разъемов, используемых для передачи радиосигнала на небольшие расстояния. Типичным коннектором, совместимым с маркой RF1.48, является Hirose H.FL. Кабель способен передавать сигнал частотой до 6000 МГц.

Коаксиальный радиокабель для специальных применений

Тонкие коаксиальные кабели обычно применяются в случаях, когда монтаж более габаритных коннекторов не представляется возможным по техническим причинам. Использовать тонкий провод целесообразно, когда:

  • Необходимо соединить элементы оборудования, размещенные в малогабаритном корпусе прибора. Ограниченное пространство часто вынуждает прокладывать отрезки кабелей под малым углом, и полноразмерная кабельная сборка просто не подходит под такой тип монтажа;
  • Требуется подключение низкопрофильных разъемов на платах устройств. Такие разъемы обычно можно установить только на провод малого диаметра. Радиокабель Ø1,48 мм совместим с коннектором H.FL от Hirose, который используется на ряде GNSS-модулей и GPS-антенн;
  • Изготавливается пигтейл – гибкий антенный переходник. Такой адаптер позволяет соединить коннекторы разного размера, которые невозможно или затруднительно объединить в рамках одного монолитного переходника.

Радиокабель «в разрезе» и особенности эксплуатации

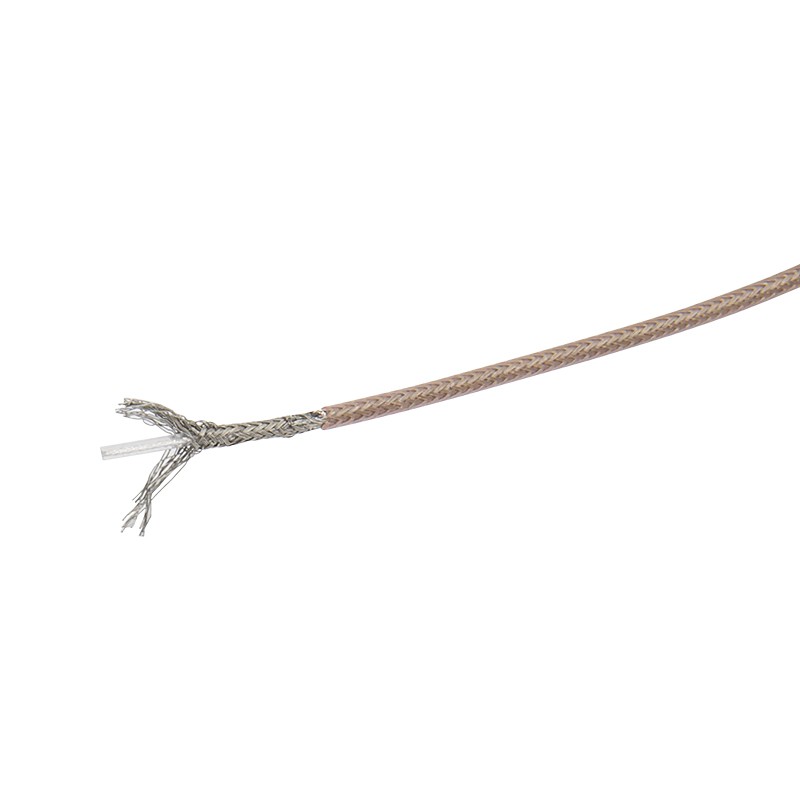

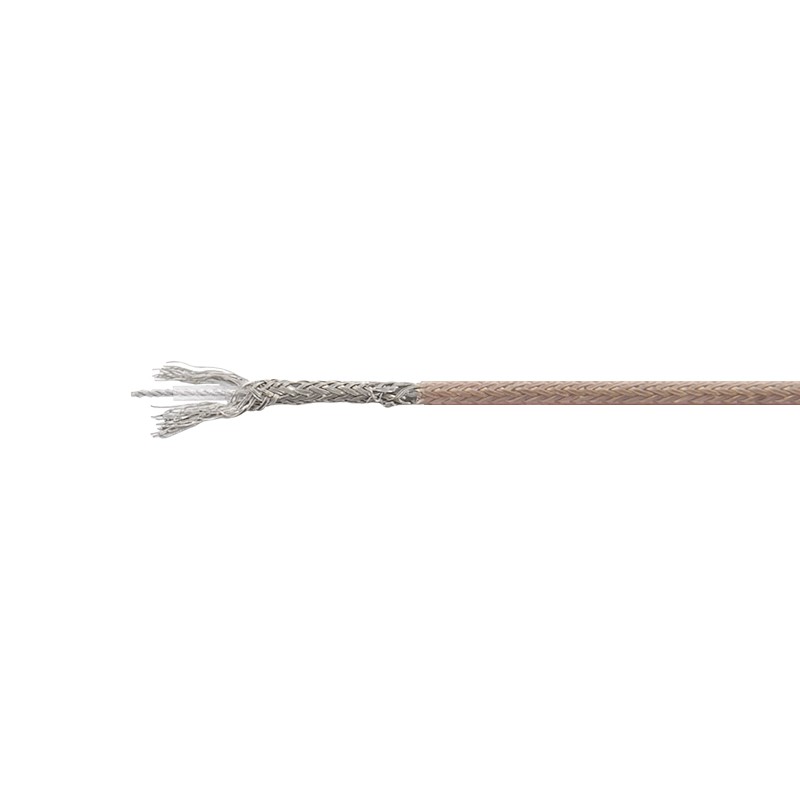

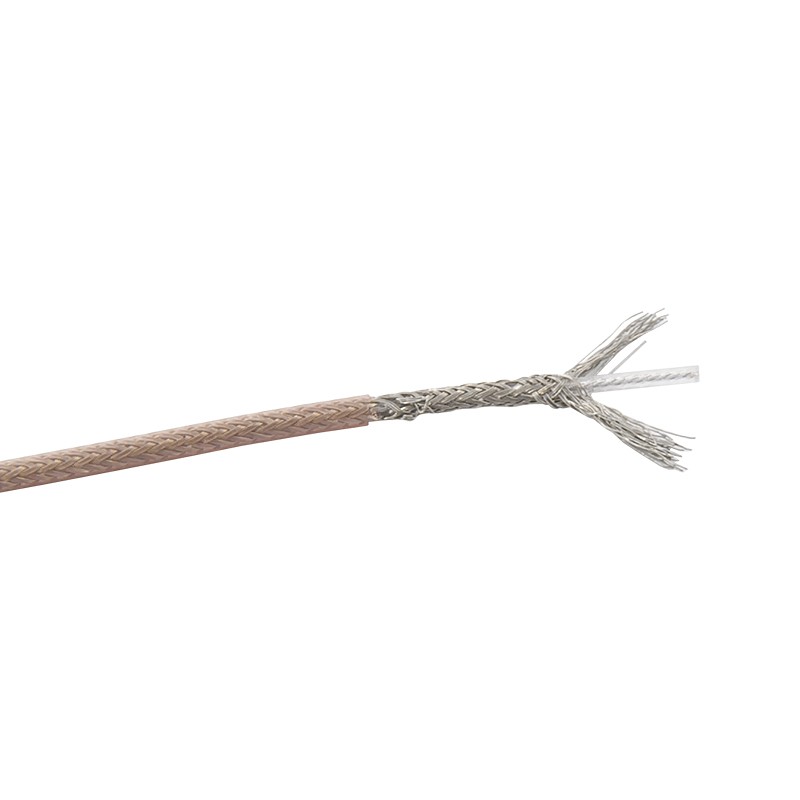

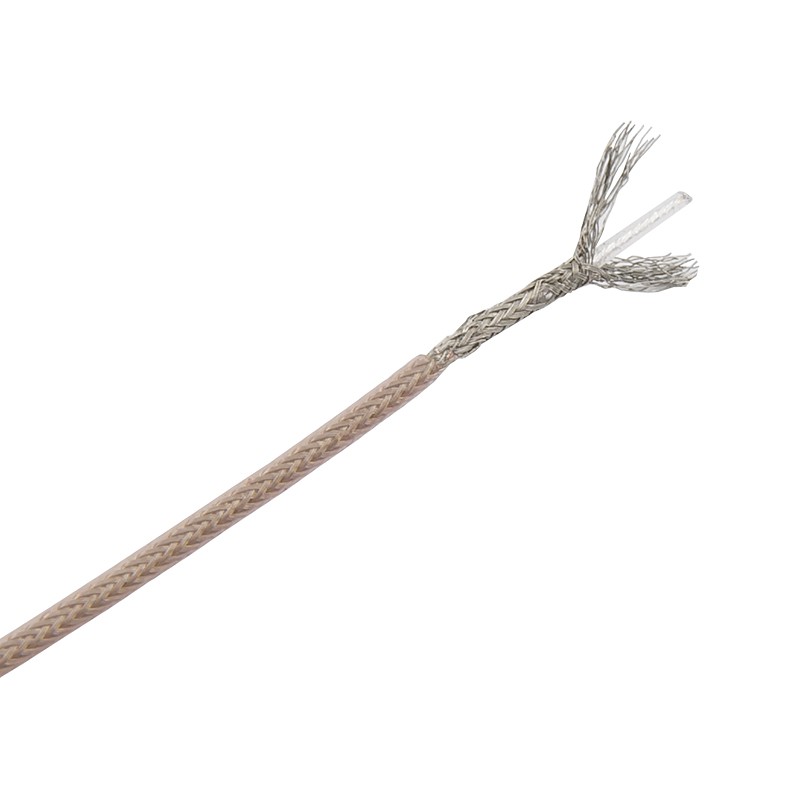

Структура провода повторяет в миниатюре конструкцию, свойственную более толстым «коаксиалам». Провод состоит из четырех элементов, отвечающих за передачу сигнала, экранирование и защиту от физических повреждений:

  • Многопроволочный центральный проводник Ø0,31 мм. Проводник состоит из 7 тонких жил (Ø0,102), которые сплетены между собой. Материал — омедненная сталь. Многопроволочная конструкция обеспечивает необходимую гибкость и износостойкость, что делает RF1.48 устойчивым как к однократным, так и к многократным сгибаниям;
  • Изоляция (диэлектрик) Ø0,86 мм. Диэлектриком выступает FEP (фторэтиленпропилен). Прослойка изолирующего материала необходима, чтобы провод сохранял расположение элементов на одной оси, поддерживая общее волновое сопротивление (50 Ом) и другие электрические параметры;
  • Экран — оплетка Ø1,30 мм. Внешний проводник (экран) служит защитой от помех и наводок. Также благодаря этому элементу передаваемый сигнал удерживается в кабеле и не излучается наружу. Материал оплетки — медь;
  • Оболочка Ø1,48 мм. Наконец, наружным элементом является оболочка из FEP черного цвета. Финальный слой защищает линию связи от физических факторов, таких как влага, мелкие частицы, вибрации или повреждения.

Благодаря использованию фторполимеров, кабель сохраняет функциональность при сильном охлаждении и нагреве в диапазоне от -55°C до +200°C.

Как и другие ультратонкие кабели, RF1.48 имеет высокие потери. В связи с этим его рекомендуется использовать для соединения устройств, расположенных на небольшом расстоянии (типично до 30 см).

Чтобы оформить заказ и купить кабель 1,48 мм, положите товар в корзину и оформите заказ. Наши менеджеры всегда помогают в проектировании системы усиления связи или другой радиосистемы, поэтому, если у вас остались вопросы, просто позвоните по телефону 8-800-3333-965!

Цена указана за 1 метр погонный.

Характеристики
Марка кабеля RF1.48
Диаметр центрального проводника 0,31 мм (7 x 0,102 мм)
Материал центрального проводника омедненная сталь
Диаметр диэлектрика 0,86 мм
Материал диэлектрика фторэтиленпропилен (ФЭП)
Диаметр оплетки 1,30 мм
Материал оплетки медь
Диаметр внешнего изолятора 1,48 мм
Материал внешнего изолятора фторэтиленпропилен (ФЭП)
Цвет черный
Волновое сопротивление 50 Ом
Емкость 95 пФ/м
Затухание (дБ / 100 м) 1000 МГц: 180 дБ
1800 МГц: 260 дБ
2400 МГц: 290 дБ
5200 МГц: 450 дБ
6000 МГц: 490 дБ
Минимальный радиус изгиба (единичный) 7 мм
Минимальный радиус изгиба (многократный) 35 мм
Рабочий диапазон температур от -55°C до +200°C
Длина кабеля в бухте 500 м
