Кабель коаксиальный LMR-100

Цена: 150 р.
Скидка: По запросу
Категория: Кабель
Наличие: Есть в наличии

Артикул: 3274

В корзину
В сравнение
Описание
  • Описание
  • Доставка
  • Отзывы (0)

Тонкий и гибкий коаксиальный радиокабель LMR-100 подходит для различных ВЧ-применений, включая соединение антенн и передатчиков на небольшом расстоянии, коммутацию измерительного оборудования, а также изготовление коротких антенных адаптеров (пигтейлов). Наружный диаметр кабеля составляет всего 2,79 мм, поэтому его очень удобно использовать внутри корпусного оборудования, а также прокладывать в помещениях вместе с другими линиями связи.

Кабель LMR-100 является близким аналогом RG-174, но, в отличие от последнего, имеет цельную жилу и двойной экран (фольга + оплетка). Таким образом, эта марка обеспечивает лучшую защиту от электромагнитных помех, имеет меньшее затухание и является полностью взаимозаменяемой с RG-174 по сфере применения и типу разъемов.

Тонкий кабель 50 Ом для коротких коммутаций

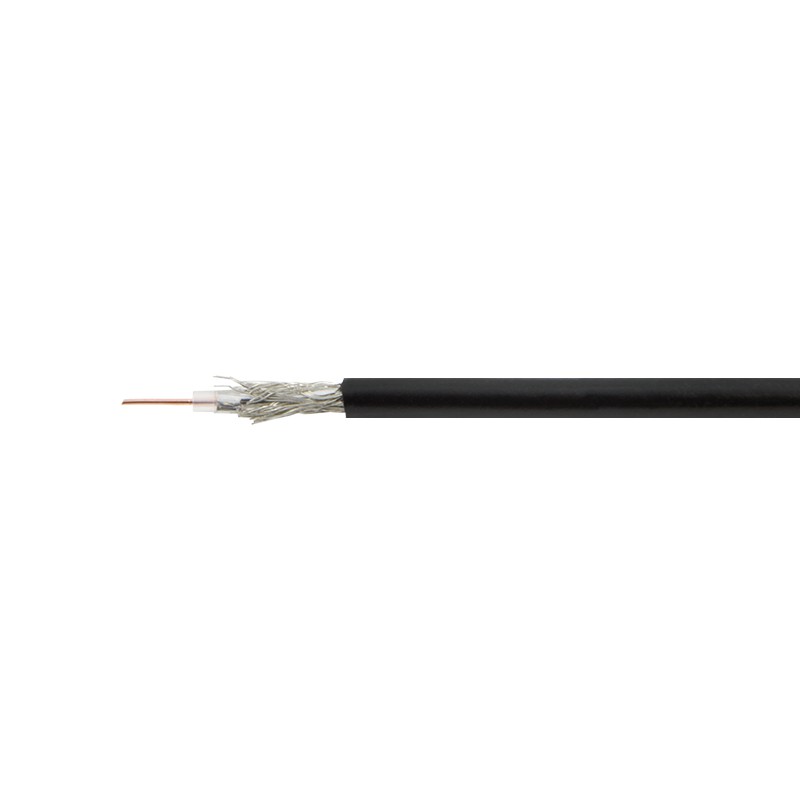

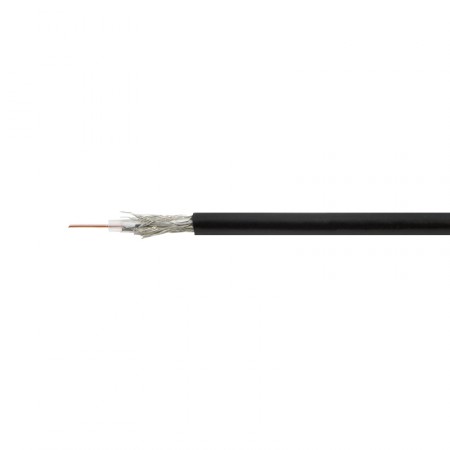

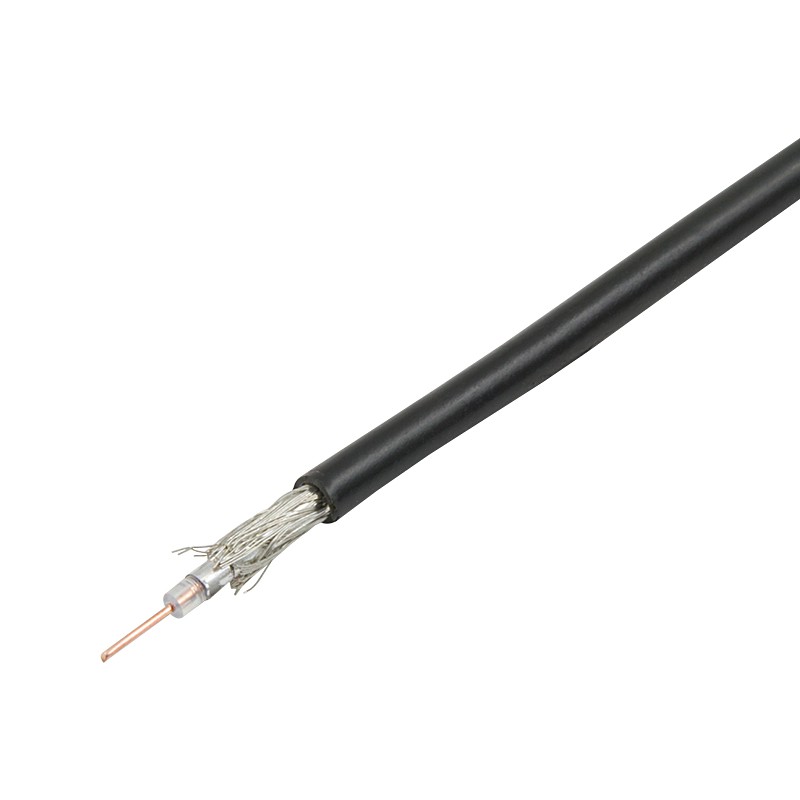

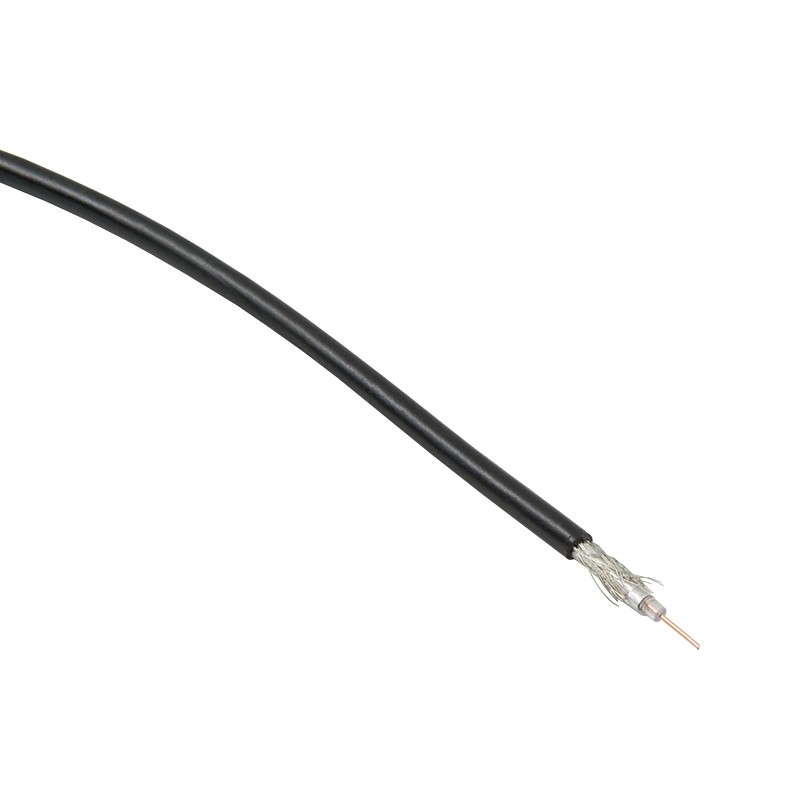

LMR-100 относится к кабелям коаксиального типа для радиоприменений с волновым сопротивлением 50 Ом. Провод состоит из нескольких «слоев» с точно рассчитанными характеристиками:

  • Цельная медная жила Ø0,48 мм. Медный проводник обеспечивает надежную передачу сигнала при сохранении высокой гибкости и устойчивости к изгибам. Тонкий провод можно многократно сгибать, что особенно важно, если он используется в полевых условиях или на тестовых стендах, где требуется частое отсоединение и подключение оборудования;
  • Изоляция из полиэтилена Ø1,52 мм. Твердый полиэтилен разделяет центральный проводник и экран, сохраняя единую структуру провода на всей его протяженности и гарантируя стабильный импеданс 50 Ом;
  • Двойной экран Ø2,11 мм. Экранирующий слой (внешний проводник) состоит из сплошной фольги и луженой медной оплетки. Экран защищает радиолинию от внешних источников ЭМИ и радиопомех различной природы;
  • Наружная ПВХ-оболочка Ø2,79 мм. Финальный слой кабеля создает защиту от погодных, химических и физических воздействий. Слой ПВХ черного цвета устойчив к влаге и солнечному ультрафиолету.

Марка LMR-100 допускает внутреннее (комнатное) или внешнее (уличное) использование при широком температурном диапазоне от -40°C до +85°C.

Где применяется LMR-100?

Этот «коаксиал» находит применение в различных системах радиосвязи (мобильная связь, WiFi, навигационные системы и др.). Вот несколько наиболее типичных примеров применения марки LMR-100:

  • В качестве встроенного кабеля магнитных и врезных антенн разнообразных стандартов вязи, таких как GSM/3G/LTE, GNSS, WiFi и проч.;
  • Как основа для коротких кабельных сборок и пигтейлов (антенных переходников);
  • Для коммутации анализаторов спектра, измерителей мощности и других приборов;
  • В качестве временных кабельных трасс или запасных линий связи.

Для своего малого диаметра LMR-100 имеет неплохие показатели затухания. Так, потери на частоте 900 МГц составят около 74,9 дБ на 100 метров, а на частоте 2500 МГц — порядка 130,6 дБ (на том же расстоянии). Разумеется, при расчете линии связи необходимо учитывать потери и закладывать их в «бюджет» мощности вашего радиооборудования.

Кабель совместим с типовыми ВЧ-коннекторами серий N, SMA, SMB, MMCX, MS-156 и другими. С этим проводом используются разъемы с индексом «L», такие как N-111L, S-111L и аналогичные.

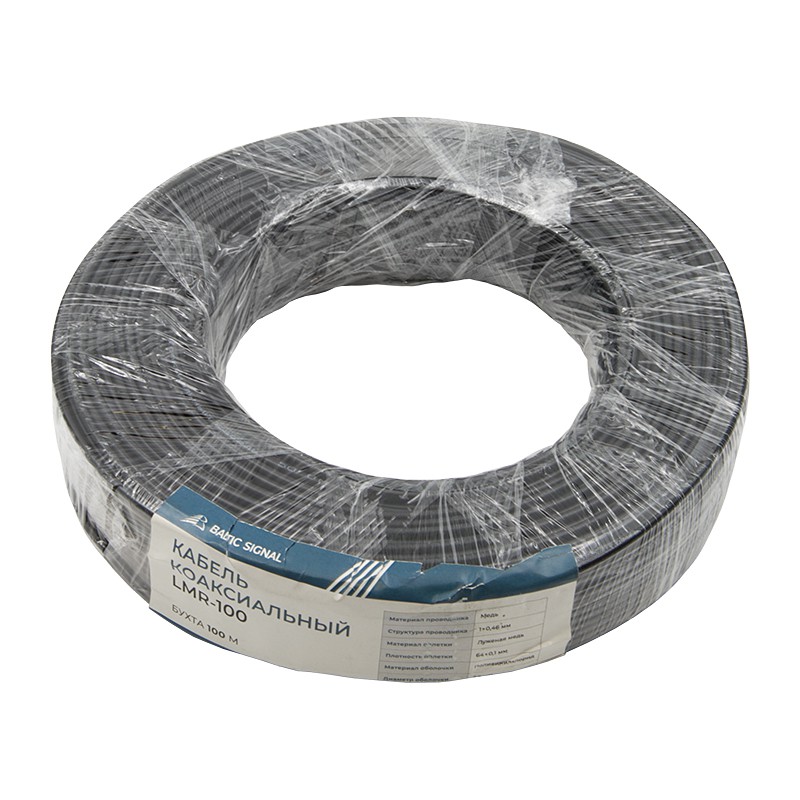

В нашем магазине вы можете купить бухту кабеля LMR-100 целиком или отрезок нужной длины под заказ. Просто добавьте товар в корзину и введите желаемую длину (количество в метрах). Узнать подробнее об ассортименте комплектующих для усиления связи вы можете по телефону 8-800-3333-965!

Цена указана за 1 метр погонный.

Характеристики
Марка кабеля LMR-100
Центральный проводник (материал) медь
Центральный проводник (диаметр) 0,46 мм
Изоляция (материал) твердый полиэтилен
Изоляция (диаметр) 1,52 мм
Экран двойной (алюминиевая фольга и оплетка из луженой меди)
Диаметр экрана 2,11 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 2,79 мм
Цвет черный
Волновое сопротивление 50 Ом
Погонная емкость 101 пФ/м
Затухание (на 100 м) 30 МГц: 12,9 дБ
50 МГц: 16,7 дБ
150 МГц: 29,4 дБ
220 МГц: 35,8 дБ
450 МГц: 51,9 дБ
900 МГц: 74,9 дБ
1500 МГц: 98,7 дБ
1800 МГц: 109,0 дБ
2000 МГц: 115,5 дБ
2500 МГц: 130,6 дБ
5800 МГц: 210,3 дБ
Рабочая температура от -40°C до +85°C
Вес 1,4 кг / 100 м
