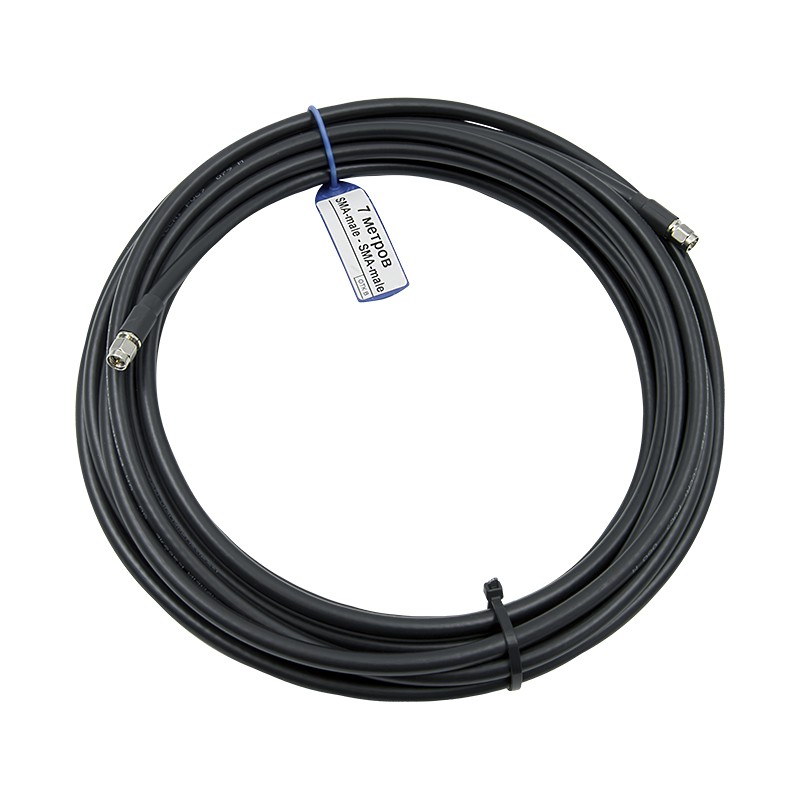

Кабельная сборка SMA-male - 7 метров 5D-FB - SMA-male

Кабель длиной 7 метров, оснащенный разъемами SMA типа «папа», предназначен для подключения антенн к радиооборудованию или для проводного соединения двух активных радиоустройств. Он также используется при необходимости нарастить антенный тракт, подключить измерительное оборудование или выполнить коммутацию автоматических приборов для обмена данными.

Основа сборки — коаксиальный провод 5D-FB, известный своей стабильной передачей сигнала и высоким уровнем надежности даже при значительной длине линии.

Универсальный джампер для радиосистем с SMA-разъемами

Благодаря наличию двух SMA-вилок, этот кабель может применяться в самых разных системах: от усилителей мобильной связи до лабораторного и промышленного оборудования. Он подходит как для постоянных, так и для временных монтажей, включая тестовые установки и адаптацию оборудования в производственных комплектах.

Небольшие разъемы SMA позволяют удобно прокладывать кабель внутри помещений и не требуют значительного пространства на корпусе устройств. Эти коннекторы востребованы в широком спектре применений:

• Клиентское телеком-оборудование: GSM-шлюзы, LTE-модемы, маршрутизаторы и телефоны;
• Системы ретрансляции сигнала: малогабаритные репитеры и усилители, включая их автомобильные версии;
• Навигационные устройства: компоненты GPS, ГЛОНАСС и прочих спутниковых систем;
• Беспроводные и радиочастотные решения: рации, WiFi-модули, передатчики/приемники 433 и 868 МГц;
• Контрольно-измерительная аппаратура: генераторы сигналов, анализаторы спектра, измерители мощности.

Такой кабель необходим в случаях, когда требуется доступ оборудования к внешней антенне или устойчивая связь между узлами внутри помещения.

Особенности и параметры исполнения на базе кабеля 5D-FB

Основой служит коаксиал 5D-FB диаметром 7,5 мм — гибкий и прочный вариант для радиочастотных задач. Он отличается оптимальным соотношением между габаритами и характеристиками затухания.

При длине в 7 метров значения потерь составляют 1,4 дБ для частоты GSM-900 и около 2,5 дБ для частоты LTE-2600. Дополнительно при проектировании рекомендуется учитывать до 1 дБ потерь на каждом SMA-соединении.

Конструктивные детали кабеля

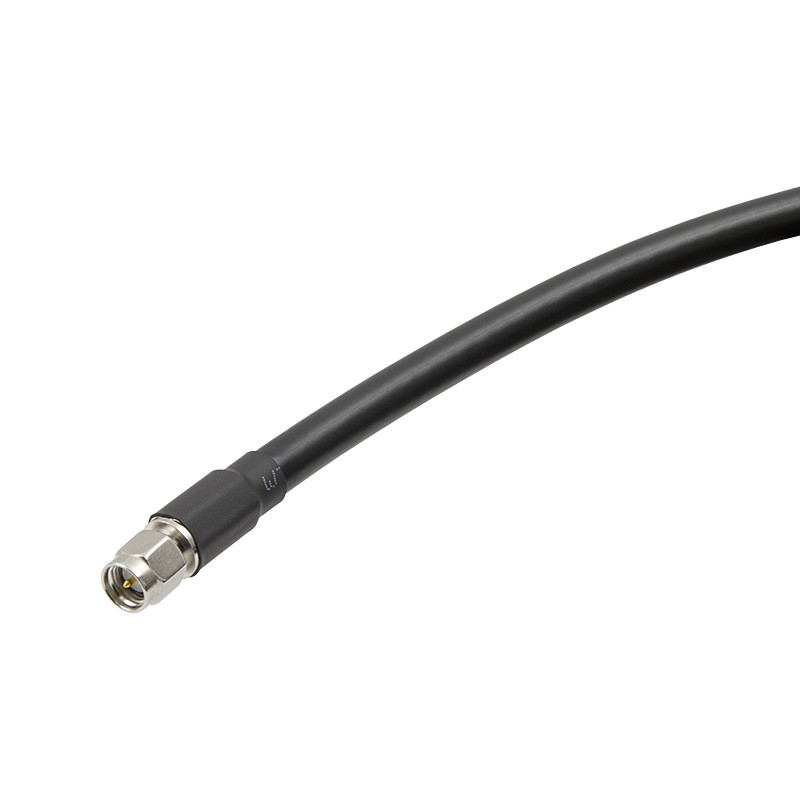

• SMA-коннекторы обжимного типа надежно крепятся с помощью гильзы, предотвращающей люфт и расшатывание. Центральная жила подпаивается, а сверху дополнительно устанавливается термоусадка для герметичности;
• Сопротивление 50 Ом обеспечивает корректное согласование с РЧ-устройствами;
• Кабель легко прокладывается через стеновые проемы и кабель-каналы;
• ПВХ-оболочка устойчива к пыли, влаге и перепадам температур от -40°C до +75°C;
• Каждая единица тестируется инженером вручную — проверяется целостность жилы и отсутствие короткого замыкания между элементами.

Добавьте изделие в корзину на сайте, чтобы оформить заказ. В каталоге вы также можете подобрать кабель другого типа или воспользоваться онлайн-конструктором, если нужна нестандартная длина или особая комбинация разъемов. Мы выполняем индивидуальные сборки и готовы проконсультировать вас по телефону 8-800-3333-965!
