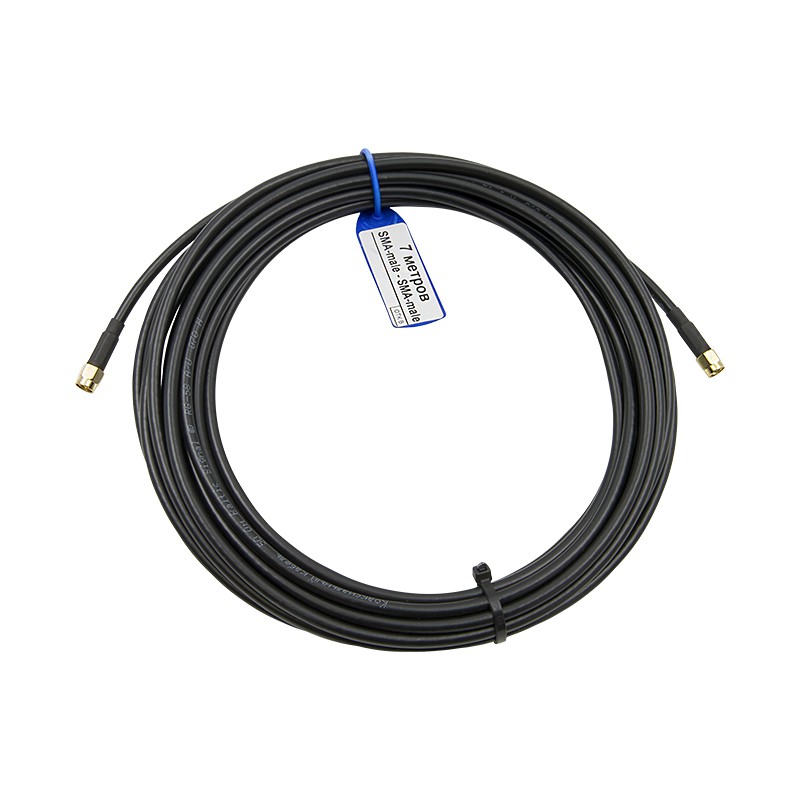

Этот соединительный кабель длиной 7 метров предназначен для подключения антенн к 4G-роутерам, усилителям, измерительным приборам и другой радиоаппаратуре. Кабель снабжен двумя SMA-разъемами (тип «папа») и изготовлен на основе коаксиального провода RG-58 A/U. Благодаря диаметру 5 мм, он удобен для передачи высокочастотного сигнала в различных сценариях: от тестовых стендов до усилителей связи.
Для систем со SMA-интерфейсом
Представленный кабель используется для соединения радиочастотных устройств между собой либо с внешними антеннами. Он подходит для оборудования, задействованного в мобильной связи, в системах усиления сигнала, в лабораторной и полевой аппаратуре. Такие сборки востребованы при удлинении штатных антенн, организации тестовых подключений и построении коммутаций внутри зданий.
Разъемы стандарта SMA отличаются малыми габаритами и малым весом. Это делает их удобными при установке на устройства с ограниченным пространством корпуса. В свою очередь, кабели с такими соединителями легко прокладывать сквозь перегородки или в специальных лотках.
Сегодня SMA-интерфейсы можно встретить на множестве устройств, в числе которых:
- Мобильные абонентские терминалы (включая LTE-роутеры, USB-адаптеры для модемов-плат и шлюзы);
- Компактные ретрансляторы (репитеры) сигнала, особенно транспортные варианты;
- Оборудование навигации и позиционирования (включая системы GPS и ГЛОНАСС);
- Устройства, работающие в доступных радиочастотных диапазонах — от раций и 433 МГц до WiFi-модулей;
- Измерительные приборы, такие как спектроанализаторы, генераторы сигнала, детекторы мощности и проч.
Когда требуется подключить внешнюю антенну или связать между собой несколько радиоблоков, именно такие кабельные сборки со SMA-разъемами обеспечивают необходимую гибкость и стабильность соединения.
Конструкция кабеля и характеристики
В основе сборки — коаксиальный кабель RG-58, отличающийся эластичностью, удобством прокладки и устойчивыми характеристиками при передаче сигнала. Он подходит для большинства радиоприложений, обеспечивая адекватный уровень потерь.
Для сборки длиною 7 метров потери составляют 2,5 дБ при частоте 900 МГц (диапазон GSM) и 4,3 дБ при частоте 2500 МГц (частоты LTE). Также стоит учитывать дополнительные затухания на разъемах, которые могут достигать до 1 дБ на каждую сторону.
RG-58 имеет классическую коаксиальную структуру: центральный проводник (жила из меди Ø1 мм), диэлектрик, металлическая оплетка с фольгой и защитная изоляция. Наружная оболочка выполнена из ПВХ диаметром 5 мм, устойчивого к низким и высоким температурам, влаге, пыли. Рабочий температурный диапазон — от -40°C до +70°C.
Технология сборки и контроль качества

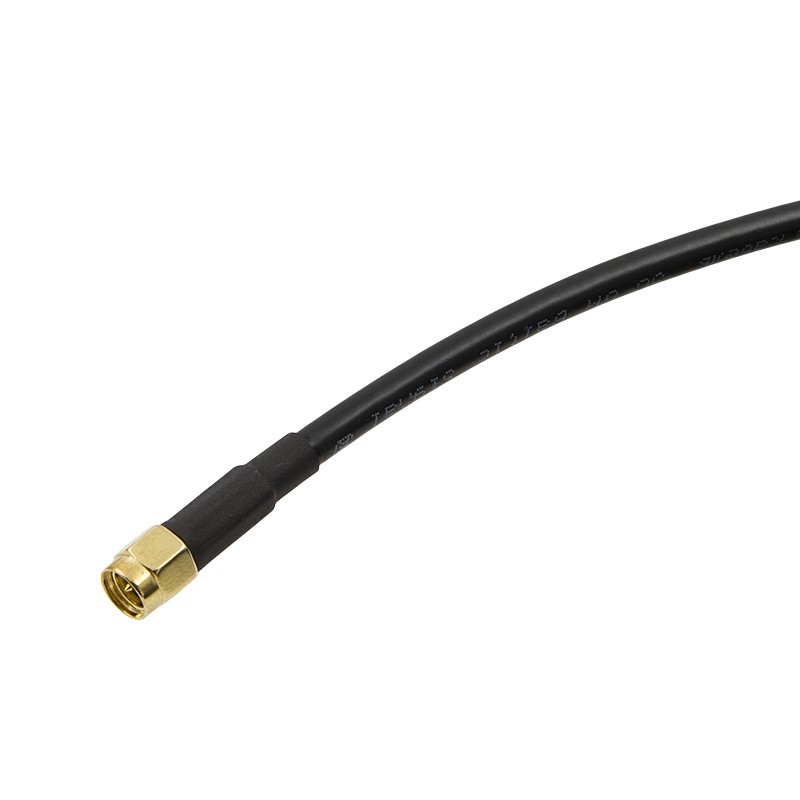

Для соединения разъемов SMA с кабелем используется обжимная технология: центральный контакт припаивается к медной жиле, корпус коннектора фиксируется с помощью обжимной муфты. После этого на место соединения надевается термоусадочная трубка, обеспечивающая дополнительную защиту и герметичность.
Каждая готовая сборка проходит обязательные испытания: проверяется целостность сердечника, отсутствие замыканий, качество обжима и соответствие стандартам. Только после успешного тестирования кабель поступает в реализацию.
Характеристики | |
Разъем (сторона 1) | SMA-male |
Разъем (сторона 2) | SMA-male |
Длина | 7 м |
Марка кабеля | RG-58 A/U |
Центральный проводник (материал) | медь |
Центральный проводник (диаметр) | 1,02 мм |
Изоляция (материал) | вспененный полиэтилен |
Изоляция (диаметр) | 2,90 мм |
Экран | двойной (алюминиевая фольга и оплетка из луженого омедненного алюминия) |
Конфигурация оплетки | 112 x 0,1 мм |
Диаметр экрана | 3,43 мм |
Внешняя оболочка (материал) | полихлорвинил (ПВХ) |
Внешняя оболочка (диаметр) | 5,00 мм |
Цвет | черный |
Волновое сопротивление | 50 ±3 Ом |
Погонная емкость | 83,3 пФ/м |
Скорость распространения | 80% |
Возвратные потери | ≥ 20 дБ |
Эффективность экранирования | ≥ 90 дБ |
Сопротивление внутреннего проводника по постоянному току | 26 Ом/км |
Сопротивление внешнего проводника по постоянному току | 35 Ом/км |
Сопротивление изоляции | 1000 МОм/км |
Испытательное напряжение изоляции | 3000В |
Напряжение пробоя оболочки | 1000В |
Затухание (на 100 м) |
150 МГц: 14,60 дБ 280 МГц: 20,70 дБ 350 МГц: 22,50 дБ 400 МГц: 23,00 дБ 800 МГц: 31,10 дБ 900 МГц: 36,50 дБ 1200 МГц: 39,10 дБ 1500 МГц: 47,70 дБ 1800 МГц: 52,50 дБ 1900 МГц: 53,00 дБ 2000 МГц: 55,40 дБ 2500 МГц: 61,10 дБ 2700 МГц: 69,00 дБ 3000 МГц: 75,00 дБ |
Минимальный радиус изгиба (однократный) | 25 мм |
Минимальный радиус изгиба (многократный) | 100 мм |
Усилие на разрыв | 200 Н |
Стойкость к сдавливанию | 10 Н |
Рабочая температура | от -40°C до +70°C |
Температура монтажа | от -20°C до +50°C |
Температура хранения | от -40°C до +70°C |
