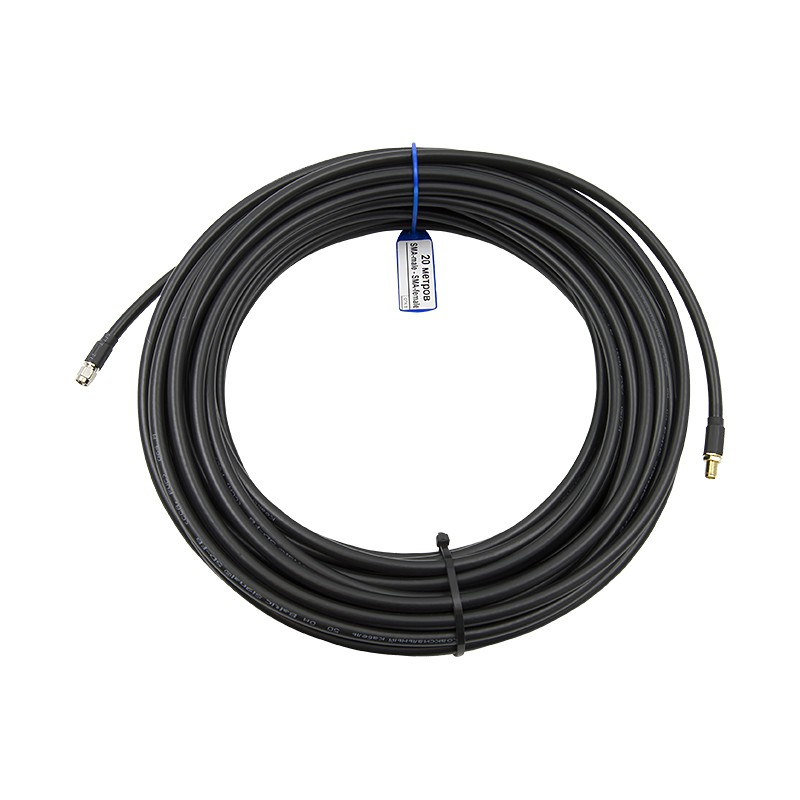

Кабельная сборка SMA-male - 20 метров 5D-FB - SMA-female

Кабельная сборка большой длины (20 м), которую можно использовать в качестве удлинителя кабельной трассы или для соединения двух устройств с подходящими разъемами напрямую. На концах провода обжаты разъемы SMA-папа (вилка) и SMA-мама (розетка), марка кабеля — 5D-FB (Ø7,5 мм).

Зачем нужен кабель-удлинитель с разъемами SMA?

Кабельные сборки с сочетанием разъемов вилка/розетка чаще всего используются, чтобы нарастить длину уже существующей трассы. Вместо того чтобы заново прокладывать всю длину фидера, к концу уже проложенного отрезка подключается удлинитель. Это позволяет избежать пайки кабеля и «скруток», которые недопустимы для ВЧ-соединений и могут нарушить работу всей радиосистемы.

Обычно кабели 50 Ом с разъемами SMA используются в системах связи совместно с приборами усиления, ретрансляции или генерации сигнала. При помощи радиокабеля происходит передача сигнала от антенны к таким приборам, как:

• LTE-совместимые роутеры и корпусные модемы;
• Некоторые модели LTE-роутеров для интеграции;
• Некоторые модели усилителей и ретрансляторов;
• GSM-телефоны, шлюзы, терминалы;
• Устройства Bluetooth, GNSS, различных стандартов телеметрии и удаленного контроля;
• Измерители сигнала, анализаторы, генераторы.

Разъемы SMA универсальны, а их малые размеры располагают к тому, чтобы использовать их на портативных и малогабаритных устройствах. Сегодня производители часто отдают предпочтение именно этому типу коннекторов, особенно на бытовых и полупрофессиональных приборах связи.

Кабельная линия 20 метров с умеренными потерями мощности

Любая коаксиальная линия ведет к снижению мощности передаваемого сигнала. Однако кабель 5D-FB за счет достаточного диаметра (7,5 мм) обеспечивает приемлемые потери на длине 20 м. Если в вашей системе циркулирует достаточно мощный сигнал, прокладка кабеля такой длины не приведет к проблемам или критическому снижению мощности.

В системах мобильной связи затухание составит: около 4 дБ на частотах GSM Band 8, порядка 6,3 дБ на частотах 3G Band 1 и до 7,2 дБ при работе со стандартом LTE Band 7. Во время расчетов мощности сигнала рекомендуется дополнительно учесть небольшие потери, возникающие на разъемах (обычно не более 1 дБ с каждой стороны).

• Марка 5D-FB устойчива к холоду и жаре. Рабочая температура от -40°C до +75°C позволяет использовать сборку в разных климатических зонах. Прокладка возможна в уличных условиях или внутри помещений;

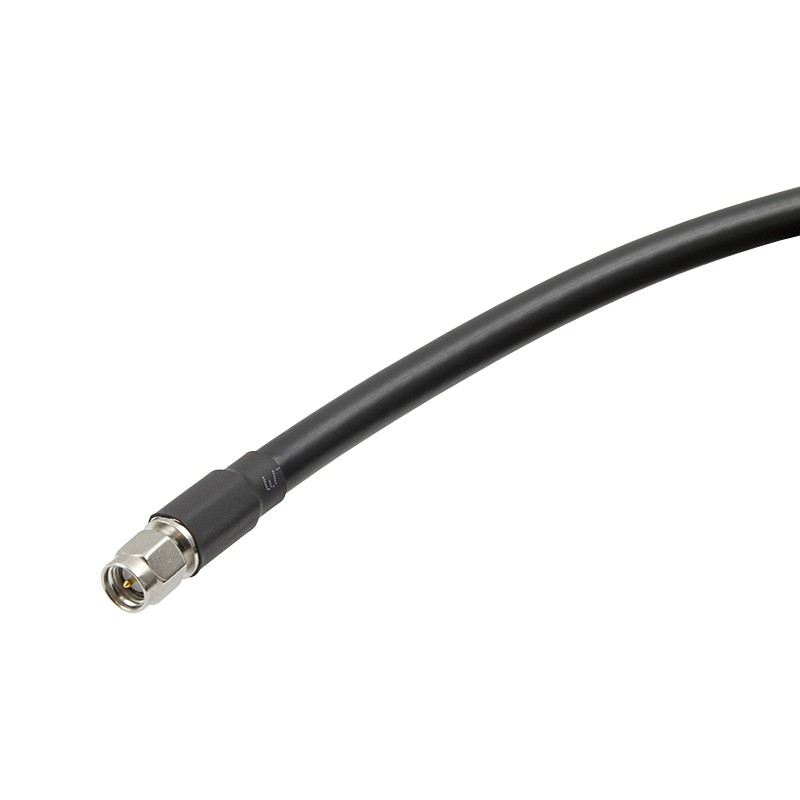

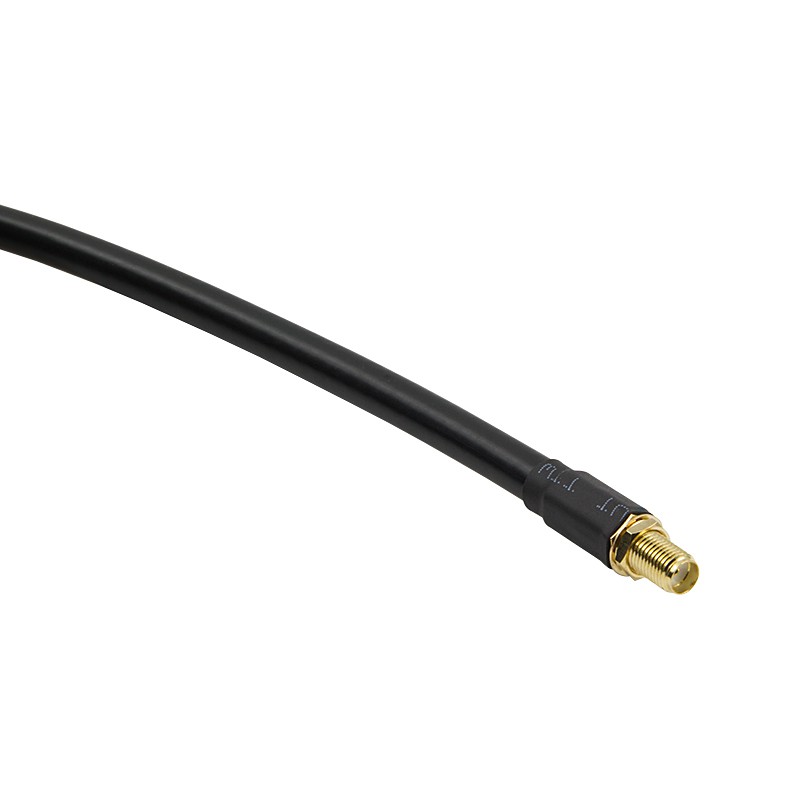

• Обжимные разъемы SMA-male (S-111/5D) и SMA-female (S-211/5D). Мы используем только коннекторы под опрессовку. Такие наконечники фиксируются специнструментом и прочно удерживаются на проводе даже при вибрациях или частых отключениях;
• Многоэтапный контроль качества. Кабельные сборки от GSM-Репитеры.РУ проходят несколько стадий проверки. После обжима мы не только проверяем, насколько прочно обжаты разъемы, но также тестируем центральный проводник и проверяем электрическую изоляцию проводника и экрана.

Чтобы купить ВЧ-удлинитель с разъемами SMA, нажмите на кнопку «В корзину» и сформируйте заказ на сайте. По вопросам индивидуального подбора оборудования обращайтесь к нашим менеджерам и инженерам по телефону 8-800-3333-965!
