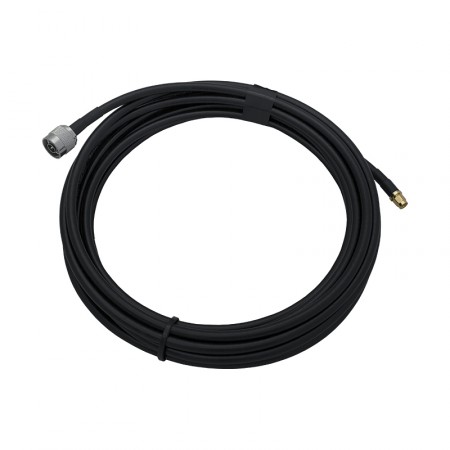

Кабельная сборка N-male - 7 метров 5D-FB - RP-SMA-male

Цена: 1 350 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Есть в наличии

Артикул: 3233

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Для соединения точки доступа WiFi или роутера с внешней антенной используются кабельные сборки, то есть участки радиокабеля с заранее установленными ВЧ-разъемами. На этой сборке установлены коннекторы N-вилка и RP-SMA-вилка, а длина изделия составляет 7 метров.

Типы коннекторов и назначение кабеля

Многие промышленные WiFi-устройства (точки доступа, роутеры, усилители) оснащаются съемными антеннами или поставляются вовсе без антенн. Это позволяет пользователю самостоятельно подобрать излучатель с нужными параметрами, например, для организации эффективной WiFi-зоны или создания беспроводного моста. Также антенные коннекторы позволяют подключить к WiFi-прибору различные измерительные и калибровочные инструменты.

Этот ВЧ-шнур имеет разъемы, предусмотренные для коммутации WiFi-устройств:

  • Профильная серия соединителей RP-SMA была спроектирована специально для беспроводного оборудования стандартов 802.11. Эти соединители являются реверсивными: male-разъем имеет гнездовой тип контакта, а female — штыревой;
  • На этой кабельной сборке размещен коннектор RP-SMA-male, что позволяет подсоединить ее к антенным разъемам, которые обычно выведены на корпус беспроводного устройства;
  • На втором конце установлен разъем N-male. Разъемы этой серии универсальны и часто используются для подключения излучателей (антенн), генераторов, анализаторов и других вспомогательных устройств.

Основным «материалом» изделия служит коаксиальный кабель 5D-FB. Эта марка проста при прокладке, поскольку имеет не слишком большой диаметр (7,5 мм) и отлично гнется. При этом уровень потерь 5D-FB не оказывает критического влияния на системы связи, если коаксиальная линия не превышает 10–15 м.

Процесс производства и тестирования

Чтобы изготовить кабельную сборку, мы используем разъем с обжимным методом установки. Удержание таких коннекторов на проводе осуществляется обхватывающей гильзой, которая расплющивается при помощи обжимных клещей. Приобретая шестиугольную форму, гильза зажимает корпус разъема и небольшой участок кабеля. В завершение поверх деформированной гильзы надевается термоусадка.

Перед тем, как изделие отправится на склад, мы обязательно тестируем его исправность. Проверяется правильность и надежность установки коннекторов и пропуск сигнала по линии передачи!

Кабельные сборки нашего производства подходят для внутреннего и внешнего монтажа, выдерживают перепады температуры и повышенную влажность. При этом дополнительная защита коннекторов при уличной прокладке не требуется.

В каталоге вы можете выбрать среди десятков кабельных сборок с различным сочетанием наконечников и типом кабеля. Если вы не обнаружили подходящий вариант, оформите заказную позицию: нужный провод будет выполнен в соответствии с вашими требованиями!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) RP-SMA-male
Длина 7 м
Марка кабеля 5D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 1,8 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 4,9 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 120 x 0,15 мм
Диаметр экрана 5,64 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 7,54 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 82%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 75 дБ
Сопротивление внутреннего проводника по постоянному току 12 Ом/км
Сопротивление внешнего проводника по постоянному току 22 Ом/км
Сопротивление изоляции 3000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1600В
Затухание (на 100 м) 150 МГц: 7,80 дБ
280 МГц: 10,80 дБ
350 МГц: 12,10 дБ
400 МГц: 13,00 дБ
800 МГц: 18,90 дБ
900 МГц: 20,20 дБ
1200 МГц: 23,70 дБ
1500 МГц: 26,80 дБ
1800 МГц: 29,70 дБ
1900 МГц: 30,60 дБ
2000 МГц: 31,50 дБ
2500 МГц: 35,80 дБ
2700 МГц: 37,41 дБ
3000 МГц: 39,73 дБ
Минимальный радиус изгиба (однократный) 50 мм
Минимальный радиус изгиба (многократный) 150 мм
Усилие на разрыв 500 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +75°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +75°C
