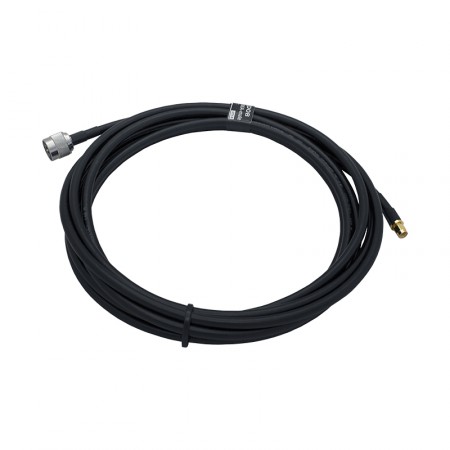

Кабельная сборка N-male - 5 метров 5D-FB - RP-SMA-male

Цена: 1 150 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Под заказ

Артикул: 3232

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Джамперный ВЧ-кабель для соединения радиоустройств на расстоянии 5 метров. Коннекторы N-male и RP-SMA-male позволяют соединить WiFi-оборудование с разнообразными устройствами, такими как внешние антенны и измерительные приборы. Кабельная сборка исполнена на качественном «коаксиале» 5D-FB и обладает низкими вносимыми потерями.

Соединение WiFi-оборудования с радиочастотными комплектующими

Кабельная сборка с коннекторами N и RP-SMA в первую очередь предназначена для подключения внешних комплектующих к устройствам WiFi: беспроводным точкам доступа, маршрутизаторам, усилителям и т. п. Это назначение определяется самой спецификой разъемов:

  • Серия RP-SMA имеет необычную конфигурацию соединителей, которая называется обратной полярностью. Дело в том, что у этих разъемов центральный выступающий контакт (штырь) расположен на коннекторе с внешней резьбой (то есть на «маме»), а гнездо — на коннекторе с внутренней резьбой (на «папе»). Таким образом, эти разъемы не имеют совместимости со своими предшественниками SMA;
  • Такая конфигурация разъемов RP-SMA была подобрана специально, чтобы выделить WiFi-комплектующие в отдельную группу и ограничить их совместимость с прочими радиоустройствами. Сегодня, учитывая широкую доступность переходников, пигтейлов и джамперов, это разделение де-факто потеряло смысл;
  • Разъем на второй стороне кабеля — N-male — является стандартным ВЧ-наконечником для передачи радиосигнала. Благодаря прочности и долговечности, этот соединитель часто устанавливается на уличные антенны, репитеры и другие устройства.

Для передачи сигнала между разъемами применен коаксиальный кабель 5D-FB. Эта марка известна своими высокими эксплуатационными качествами: сочетанием гибкости (диаметр 7,5 мм) и низких потерь. Уже давно радиокабель 5D-FB стал «золотым стандартом» для коммутации оборудования на небольших дистанциях.

Способ установки разъемов и методика тестирования

Производство кабельной сборки осуществляется методом обжима при помощи кримпера (щипцов). Разъем закрепляется на проводе при помощи металлической гильзы, которая в процессе деформируется и крепко удерживает металлический корпус коннектора. Поверх стыка гильзы и корпуса накладывается отрезок термоусадочной трубки: так изделие получает защиту от влаги и пыли и улучшенный товарный вид.

Обязательный постпроизводственный этап — тестирование. Инженер проверяет каждый товар в отдельности, удостоверяясь, что разъемы установлены плотно и не могут «сползти» во время эксплуатации. Затем каждая сборка проверяется при помощи мультиметра на прохождение сигнала и отсутствие короткого замыкания между жилой и оплеткой.

Кабельные сборки нашего производства могут применяться на улице без дополнительной герметизации. Кабель не требует обслуживания и при бережном обращении служит более 5 лет!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) RP-SMA-male
Длина 5 м
Марка кабеля 5D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 1,8 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 4,9 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 120 x 0,15 мм
Диаметр экрана 5,64 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 7,54 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 82%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 75 дБ
Сопротивление внутреннего проводника по постоянному току 12 Ом/км
Сопротивление внешнего проводника по постоянному току 22 Ом/км
Сопротивление изоляции 3000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1600В
Затухание (на 100 м) 150 МГц: 7,80 дБ
280 МГц: 10,80 дБ
350 МГц: 12,10 дБ
400 МГц: 13,00 дБ
800 МГц: 18,90 дБ
900 МГц: 20,20 дБ
1200 МГц: 23,70 дБ
1500 МГц: 26,80 дБ
1800 МГц: 29,70 дБ
1900 МГц: 30,60 дБ
2000 МГц: 31,50 дБ
2500 МГц: 35,80 дБ
2700 МГц: 37,41 дБ
3000 МГц: 39,73 дБ
Минимальный радиус изгиба (однократный) 50 мм
Минимальный радиус изгиба (многократный) 150 мм
Усилие на разрыв 500 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +75°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +75°C
