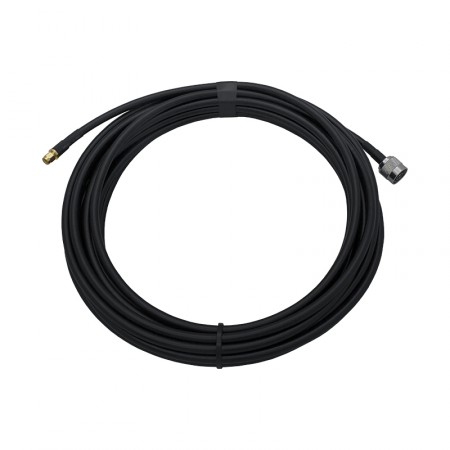

Кабельная сборка N-male - 10 метров 5D-FB - RP-SMA-male

Кабель для соединения WiFi-роутеров и точек доступа с внешними антеннами. Длина провода — 10 метров, а на его концах располагаются коннекторы N-папа и RP-SMA-папа. При производстве этой сборки использован провод Ø7,5 мм (марка 5D-FB). Все элементы согласованы по сопротивлению 50 Ом и подходят для использования в системах беспроводной связи.

Разновидности коннекторов и назначение каб. сборки

Коаксиальные кабели применяются для передачи ВЧ-сигнала между различными устройствами. Исторически сложилось, что для разных типов устройств производители предпочитают разные типы коннекторов. Предлагаемый шнур оснащен соединителями, которые ориентированы на WiFi-оборудование:

• RP-SMA-male — разъем «папа» для подключения к WiFi-передатчикам (беспроводные роутеры, Access Points, адаптеры и усилители). Именно серия разъемов RP-SMA была разработана специально для WiFi-оборудования. Чтобы дифференцировать эти коннекторы от обычной серии SMA, у них были заменены гнездовые и штыревые компоненты. В результате «папа» имеет гнездовой контакт, а «мама» — штыревой;
• N-male — классический ВЧ-разъем «папа» универсального назначения. Его можно подключить ко многим антеннам, усилителям, некоторым видам измерительного оборудования.

Длина кабельной сборки — 10 метров, что позволяет соединить оборудование, расположенное на существенной дистанции. Коаксиальный провод 5D-FB имеет невысокий коэффициент затухания, что гарантирует качественную передачу сигнала в системах связи. Также этот кабель обладает хорошей гибкостью, поэтому его прокладка одинаково удобна снаружи и внутри помещений.

Методы производства и испытания

Кабельные сборки производятся вручную, каждый этап контролируется нашим инженером. На концы кабеля устанавливаются коннекторы, которые монтируются при помощи обжимных щипцов. Обжим — наиболее надежный метод монтажа разъемов, поскольку он обеспечивает долговечность и устойчивость к частым подключениям и отсоединениям. Место обжима прикрыто термоусадкой, которая предохраняет изделие от влияния пыли и влаги.

Обязательный этап производства перед поступлением товара в продажу — его тщательная проверка. Кабельная сборка испытывается как механически (на надежность разъемов), так и электрически (на пропуск сигнала и КЗ). Только исправные экземпляры поступают в продажу!

При правильном монтаже и эксплуатации кабельная сборка может прослужить 5 лет и более, при этом возможна прокладка как в зданиях, так и под открытым небом. Контакты, разъемы и кабель не нуждаются в дополнительной герметизации и выдерживают даже сильные перепады температуры!
