Кабельная сборка N-male - 10 метров RG-58 - RP-SMA-male

Цена: 1 150 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Под заказ

Артикул: 3206

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

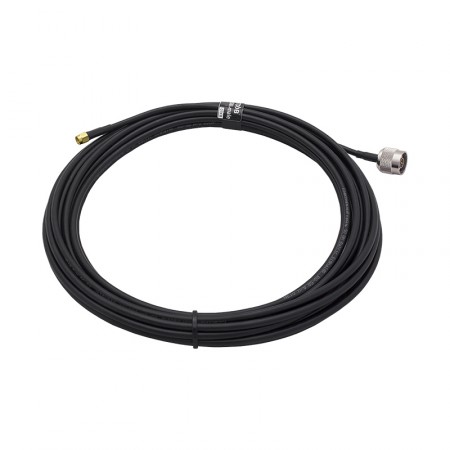

10-метровый радиочастотный кабель RG-58 с коннекторами N-типа (male) и RP-SMA (male). Эта кабельная сборка применяется преимущество для связи внешних антенн с беспроводными маршрутизаторами и точками доступа WiFi.

Джампер (соединительный кабель) для оборудования WiFi

На концах отрезка кабеля 10 м установлены коннекторы разного формата. С одной стороны находится стандартная вилка N-male, которую можно подключить ко многим видам широкополосных антенн и усилителей.

С другой стороны провода расположен коннектор RP-SMA-male. Серия коннекторов Reverse-polarity SMA имеет нестандартную конфигурация вилки и розетки: male-разъем содержит гнездо, а female — штырь (при сохранении корпуса неизменным). Таким образом разработчики WiFi-стандарта смогли дифференцировать коннекторы для точек доступа и роутеров от ВЧ-соединителей общего назначения.

Эта кабельная сборка находит применение в следующих ситуациях:

  • Для подключения различных выносных радиоантенн к WiFi-аппаратуре (например, для замены штатных антенн точки доступа или маршрутизатора на более мощные, а также в составе беспроводных мостов);
  • Для подсоединения к WiFi-устройству специального оборудования, которым может выступать анализатор спектра, генератор или другой измерительный прибор;
  • Для коммутации стороннего (не WiFi) оборудования, на котором по какой-либо причине был установлен коннектор серии RP-SMA.

Кабельная сборка изготовлена на основе провода RG-58, который имеет малый диаметр (всего 4,94 мм) и хорошую гибкость. Этот кабель известен своей универсальностью и пользуется популярностью для ВЧ-систем, которые не предъявляют повышенных требований к среде передачи. На расстоянии 10 метров RG-58 может вносить заметные потери, поэтому его рекомендуется использовать только при наличии уверенного источника сигнала.

Конструкция кабеля RG-58 повторяет другие коаксиальные марки и включает жилу (проводник), диэлектрик, экран и оболочку. Цельномедная жила имеет диаметр 1,00 мм. Экранирующий слой состоит из фольги и оплетки общим диаметром 3,43 мм. Наружная черная PVC-оболочка устойчива к свету и выдерживает резкие перепады температуры (использование на улице разрешается).

Особенности производства и тестирования

На кабель устанавливаются обжимные коннекторы. Фиксация таких наконечников происходит за счет сдавливания металлической втулки, которая в дальнейшем удерживает разъем и препятствует его произвольному движению вдоль кабеля. Герметизация обеспечена термоусадкой (дополнительная герметизация при уличном монтаже не требуется).

После установки разъемов сборка проходит проверку ОТК. Тестированию подвергается как надежность коннекторов, так и общая работоспособность изделия. В продажу поступают только проверенные и протестированные экземпляры!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) RP-SMA-male
Длина 10 м
Марка кабеля RG-58 A/U
Центральный проводник (материал) медь
Центральный проводник (диаметр) 1,00 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 2,70 мм
Экран двойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
Конфигурация оплетки 112 x 0,1 мм
Диаметр экрана 3,43 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 4,94 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 83,3 пФ/м
Скорость распространения 80%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 90 дБ
Сопротивление внутреннего проводника по постоянному току 26 Ом/км
Сопротивление внешнего проводника по постоянному току 35 Ом/км
Сопротивление изоляции 1000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1000В
Затухание (на 100 м) 150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
Минимальный радиус изгиба (однократный) 25 мм
Минимальный радиус изгиба (многократный) 100 мм
Усилие на разрыв 200 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +70°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +70°C
Доставка и гарантия
Доставка по Москве 500 руб., 1–2 дня
Доставка по СПб 500 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
Тип кабеля
RG-58 RG-58
Длина
10 м 10 м
Разъёмы
N-RPSMA N-RPSMA
Импенданс
50 Ом 50 Ом
