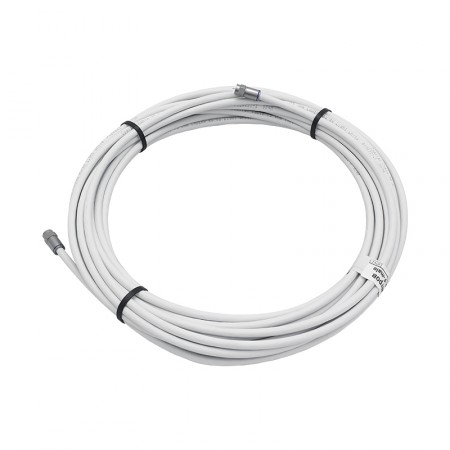

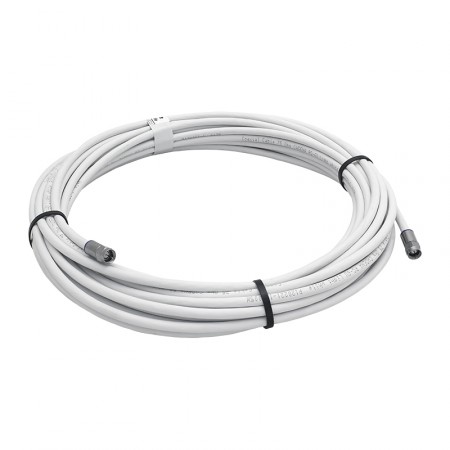

Кабельная сборка F-male - 15 метров RG-6 - F-male

Соединительный кабель RG-6 большой протяженности (15 метров) с установленными коннекторами F-male («папа»). Эта кабельная сборка может использоваться для соединения устройств эфирного и спутникового телевидения, видеонаблюдения, а также систем усиления сотовой связи с сопротивлением 75 Ом.

Использование кабеля RG-6 для усиления сотовой связи

Кабель марки RG-6 и разъемы F-типа имеют импеданс 75 Ом и традиционно применяются для передачи телевизионного сигнала, в то время как радиосвязь подразумевает использование устройств с волновым сопротивлением 50 Ом. Однако из-за низкой цены эти комплектующие регулярно используют в системах усиления мобильного сигнала, в том числе с репитерами, LTE-роутерами и модемами. Несмотря на рассогласование по сопротивлению, они могут применяться в условиях мощного входного сигнала оператора, когда небольшими дополнительными потерями можно пренебречь.

Кабель RG-6 имеет диаметр 6,91 мм, легко сгибается и может без труда прокладываться внутри помещения. В центре провода находится стальная, покрытая медью жила Ø1,02 мм. Вокруг жилы расположен слой диэлектрика, а за экранирование сигнала отвечают фольга и проволочная оплетка.

На частоте сотовой связи 900 МГц (GSM) кабельная сборка длиною 15 м внесет потери около 3 дБ (без учета возможных потерь на разъемах). При использовании распространенной частоты 3G-связи и интернета 2000 МГц потери увеличатся до 4,8 дБ.

Процесс изготовления и надежные компрессионные разъемы

Чтобы добиться долговечности и производительности кабельных сборок, мы используем комплектующие и расходные материалы только тех производителей, которым доверяем. К особенностям производственного процесса относятся:

• Использование компрессионных разъемов FCPO-55, которые имеют большую надежность, чем обычные накручивающиеся коннекторы. Такие разъемы обладают улучшенной герметичностью и крепче держатся на проводе;
• Обязательная проверка каждой кабельной сборки на прочность установки коннекторов и работу проводящей жилы. Проверяется отсутствие короткого замыкания, центральный проводник и корпус тестируются мультиметром;
• Только после прохождения всех проверок изделие может быть передано на реализацию.

Как подключить кабель к репитеру, модему или роутеру?

Некоторые модели усилителей и антенн изначально оснащаются совместимыми разъемами F-female. Однако на большинстве приборов мобильной связи, включая репитеры, бустеры, модемы и 4G-роутеры, используются разъемы с волновым сопротивлением 50 Ом. Чтобы использовать с такими разъемами эту кабельную сборку, обычно используются переходники или гибкие адаптеры (пигтейлы):

• Для подключения USB-модемов применяются пигтейлы F-female — CRC9 (модемы Huawei) и F-female — TS9 (модели ZTE);
• Для LTE-роутеров с разъемами SMA-серии подходят переходники SF-321;
• Для репитеров, бустеров и уличных антенн с коннекторами N-типа используются переходники NF-312.

При использовании переходников и адаптеров необходимо учитывать, что они вносят дополнительные потери (порядка 1 дБ) в линию связи.

Чтобы купить кабельную сборку RG-6 с разъемами F-male, положите товар в корзину и оформите заказ на нашем сайте. Не уверены в своем выборе? Наши менеджеры всегда готовы ответить на вопросы и подсказать подходящее решение для каждой конкретной ситуации по телефону 8-800-3333-965!
