Кабельная сборка N-male - 3 метра 5D-FB - RP-SMA-male

Цена: 990 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: В наличии

Артикул: 3231

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

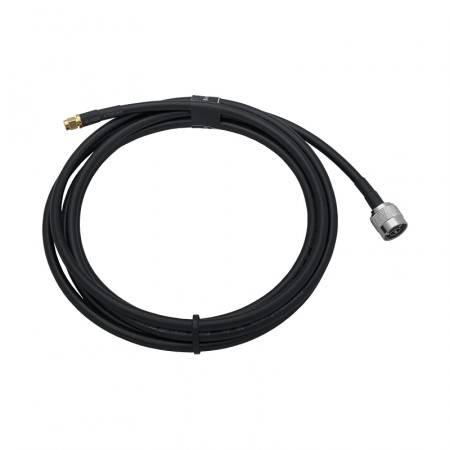

Кабельная сборка имеет длину 3 метра, а на ее концах установлены штекеры N-male и RP-SMA-male. Типичное назначение этого провода — соединение радиооборудования стандарта WiFi с наружными антеннами или иными источниками сигнала. Например, с помощью этого кабеля можно подсоединить секторную антенну к точке доступа для создания зоны доступа WiFi или направленную антенну для организации моста.

Реверсивный разъем для точки доступа WiFi

Типичные точки доступа и маршрутизаторы WiFi оснащаются антенными разъемами RP-SMA, которые похожи на коннекторы SMA, но имеют обратную полярность. Это выражается в измененном размещении штыревого и гнездового элементов: в отличие от традиционных разъемов, RP-SMA имеют штырь на female-разъеме, а паз на разъеме male. Такая модификация коннекторов, по замыслу консорциума WiFi, должна была ограничить профильное оборудование от подключения несовместимых и несертифицированных изделий.

В свою очередь, коннекторы N-типа — это одни из самых распространенных соединителей для подключения радиоприборов. Производители часто устанавливают их на уличные антенны, используют в усилителях и измерительном оборудовании.

Кабель 5D-FB относится к универсальным коаксиалам с низкими потерями, которые удобны в обращении. Кабельную сборку удобно прокладывать в помещении и на улице. Унифицированное сопротивление 50 Ом гарантирует, что в линии передачи не возникнет нежелательное отражение сигнала.

При помощи этой кабельной сборки вы сможете:

  • Подключить внешнюю направленную антенну к точке доступа WiFi или роутеру. Необходимость заменить стандартную антенну может возникнуть для формирования зоны WiFi или создания соединения «точка-точка»;
  • Подсоединить антенну к некоторым видам WiFi-усилителей;
  • Соединить WiFi-оборудование с генераторами сигнала, измерителями мощности и другими типами измерительного оборудования.

Обжимные разъемы и гарантия качества

Кабельная сборка изготавливается с использованием обжимных коннекторов. Принцип этих разъемов заключается в сжатии специальной металлической гильзы при помощи кримпера с шестиугольными губками. В результате гильза деформируется с разных сторон и тем самым соединяет провод и корпус разъема.

Обжимные коннекторы гарантируют надежность изделия как при однократном подключении, так и при частом сопряжении. Наши кабельные сборки могут применяться в системах радиосвязи, а также в лабораторных стендах или в процессе выездных работ для временных коммутаций.

Каждая произведенная сборка перед поступлением в продажу проходит два этапа тестирования. Сначала отдел контроля качества проверяет правильность и прочность разъемов, а затем тестируется качество контакта и передача ВЧ-сигнала. Все изделия гарантированно работают и выдерживают долгий срок службы!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) RP-SMA-male
Длина 3 м
Марка кабеля 5D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 1,8 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 4,9 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 120 x 0,15 мм
Диаметр экрана 5,64 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 7,54 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 82%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 75 дБ
Сопротивление внутреннего проводника по постоянному току 12 Ом/км
Сопротивление внешнего проводника по постоянному току 22 Ом/км
Сопротивление изоляции 3000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1600В
Затухание (на 100 м) 150 МГц: 7,80 дБ
280 МГц: 10,80 дБ
350 МГц: 12,10 дБ
400 МГц: 13,00 дБ
800 МГц: 18,90 дБ
900 МГц: 20,20 дБ
1200 МГц: 23,70 дБ
1500 МГц: 26,80 дБ
1800 МГц: 29,70 дБ
1900 МГц: 30,60 дБ
2000 МГц: 31,50 дБ
2500 МГц: 35,80 дБ
2700 МГц: 37,41 дБ
3000 МГц: 39,73 дБ
Минимальный радиус изгиба (однократный) 50 мм
Минимальный радиус изгиба (многократный) 150 мм
Усилие на разрыв 500 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +75°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +75°C
