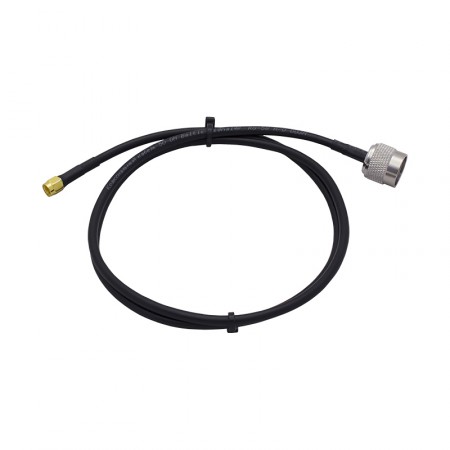

Кабельная сборка N-male - 1 метр RG-58 - RP-SMA-male

Цена: 836 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Под заказ

Артикул: 3203

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Короткий и тонкий джампер-кабель RG-58 для соединения внешней антенны с точкой доступа WiFi или другим оборудованием, которое использует реверсивный разъем серии RP-SMA. Отрезок провода имеет длину всего 1 м, что позволяет соединить рядом стоящее оборудование.

Назначение и способы применения

Короткий кабель с конфигурацией разъемов N-male и RP-SMA-male в основном используется для соединения универсальных ВЧ-устройств (например, уличных антенн) с оборудованием стандарта WiFi.

  • N-разъем является классическим ВЧ-коннектором, который устанавливается на антенны и другие аксессуары радиооборудования с сопротивлением 50 Ом;
  • Разъемы серии RP-SMA разработаны исключительно для беспроводного WiFi-оборудования. Эти коннекторы имеют обратную полярность: вилка имеет гнездовой контакт и внутреннюю резьбу, а розетка — штырь и внешнюю резьбу. Такой разъем часто встречается в точках доступа и промышленных WiFi-роутерах, гораздо реже — на других типах устройств.

Кабель RG-58 имеет хорошую эластичность, которая допускает многократное сгибание и разгибание. При этом на длине 1 метр практически не сказывается затухание сигнала, что делает такой джамперный кабель удобным не только в стационарных условиях, но также во время выездных работ.

Общий диаметр кабеля — всего 5,0 мм. По своему классу RG-58 относится к обычным коаксиалам, которые содержат центральную жилу (Ø1,0 мм, медь), прослойку диэлектрика и двойной экран. Внешняя оболочка из поливинилхлорида черного цвета устойчива к УФ-излучению и перепадам температуры, что делает возможным использование этого провода на улице.

Производство обжимным методом

При производстве кабельных сборок данного типа нами используются только обжимные коннекторы. При установке таких коннекторов на кабель происходит опрессовка удерживающей гильзы, которая не позволяет впоследствии «соскользнуть» наконечнику. Перед установкой корпуса разъема происходит пайка центрального штыря на жилу кабеля. Завершается монтаж нагревом термоусадки, которая герметизирует место соприкосновения гильзы и корпуса разъема.

Кабельная сборка проходит обязательную проверку. Тестируется работоспособность изделия, а также надежность установки разъемов. Джампер выдерживает многочисленные циклы переподключения и может проработать многие годы как на стационарном, так и на подвижном (транспортном) объекте.

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) RP-SMA-male
Длина 1 м
Марка кабеля RG-58 A/U
Центральный проводник (материал) медь
Центральный проводник (диаметр) 1,00 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 2,90 мм
Экран двойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
Конфигурация оплетки 112 x 0,12 мм
Диаметр экрана 3,43 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 5,00 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 83,3 пФ/м
Скорость распространения 80%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 90 дБ
Сопротивление внутреннего проводника по постоянному току 26 Ом/км
Сопротивление внешнего проводника по постоянному току 35 Ом/км
Сопротивление изоляции 1000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1000В
Затухание (на 100 м) 150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
Минимальный радиус изгиба (однократный) 25 мм
Минимальный радиус изгиба (многократный) 100 мм
Усилие на разрыв 200 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +70°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +70°C
