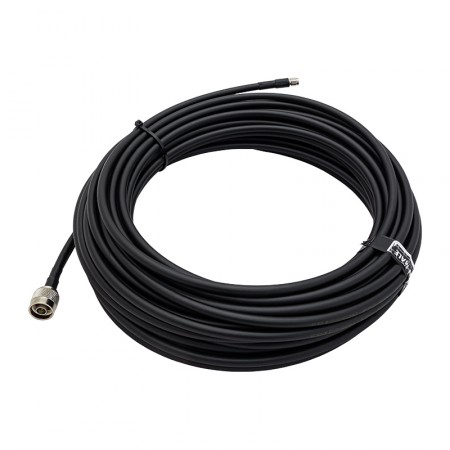

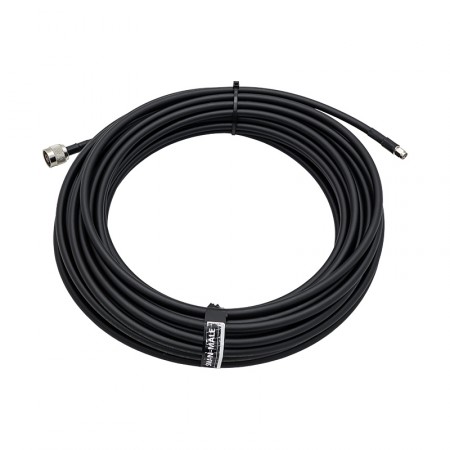

Кабельная сборка N-male - 20 метров 5D-FB - SMA-male

Цена: 2 700 р.
Категория: Кабель
Наличие: Есть в наличии

Артикул: 3006

Купить
В сравнение

Кабельная сборка из качественного коаксиала 5D-FB для прокладки фидерного тракта между антенной и LTE-роутером, модемом, стационарным GSM-телефоном или другим прибором сотовой связи. Длина — 20 метров, на концах установлены коннекторы N-male и SMA-male.

Из чего состоит коаксиальный провод?

Кабель 5D-FB имеет общий диаметр 7,5 мм. Проволока из алюминия, плакированного медью, является центральным проводником. Внешний проводник (экран) состоит из фольги и оплетки высокой плотности. Соосное расположение двух проводников достигается слоем диэлектрика из вспененного полиэтилена. Внешняя всепогодная оболочка черного цвета выполнена из ПВХ.

Использованные разъемы N-типа (вилка) и SMA-типа (вилка) позволяют использовать этот кабель в разнообразных сценариях:

  • Для подсоединения уличной антенны к сотовому прибору (модему, 4G-роутеру, настольному GSM-телефону) с целью усиления сигнала;
  • Подключение донорной или сервисной антенны к усилителю;
  • Коммутация двух активных приборов, разнесенных в пространстве;
  • Наращивание длины уже существующей трассы кабеля.

Большая протяженность провода предполагает его использования в системах с достаточным входным сигналом оператора или мощными усилителями!

Как изготавливается кабельная сборка?

Наши соединительные кабели изготавливаются обжимным методом: разъемы крепятся на проводе благодаря деформации металлической гильзы. Пин разъема предварительно припаивается к центральной жиле. Чтобы обеспечить качественную герметизацию и придать изделию завершенный вид, снаружи гильзы устанавливается термоусадочная трубка.

После изготовления кабельная сборка проходит обязательное тестирование измерительными приборами. Мы гарантируем, что вы не столкнетесь с «разболтанными» коннекторами. Использовать кабель можно многократно, не боясь, что разъемы «сползут» с провода. Разрешается прокладка как в помещениях, так и на улице под открытым небом.

В большинстве случаев подобрать подходящую кабельную сборку можно в нашем каталоге. В тех случаях, когда требуется соединительный элемент нестандартной длины или необычного набора разъемов, мы предлагаем оформить заказную позицию. Разобраться в многообразии комплектующих вам помогут наши менеджеры по телефону 8-800-3333-965!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) SMA-male
Длина 20 м
Марка кабеля 5D-FB CCA
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 1,8 мм
Изоляция (материал) физически вспененный полиэтилен
Изоляция (диаметр) 5 мм
Экран двойной (алюминиевая фольга и луженая медная оплетка)
Плотность оплетки 95%
Диаметр оплетки 5,9 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 7,5 мм
Цвет черный
Минимальный радиус однократного изгиба 25 мм
Адгезионная сила > 150 Н
Волновое сопротивление 50 Ом
Емкость 86 пФ/м
Скорость распространения 85%
Испытательное напряжение переменного тока 1 кВ/мин
Сопротивление изоляции > 5 x 103 МОм/км
Коэффициент экранирования > 90 дБ
Затухание (на 100 м) 150 МГц: 7,80 дБ
280 МГц: 10,80 дБ
350 МГц: 12,10 дБ
400 МГц: 13,00 дБ
800 МГц: 18,90 дБ
900 МГц: 20,20 дБ
1200 МГц: 23,70 дБ
1500 МГц: 26,80 дБ
1800 МГц: 29,70 дБ
1900 МГц: 30,60 дБ
2000 МГц: 31,50 дБ
2500 МГц: 35,80 дБ
2700 МГц: 37,41 дБ
3000 МГц: 39,73 дБ
