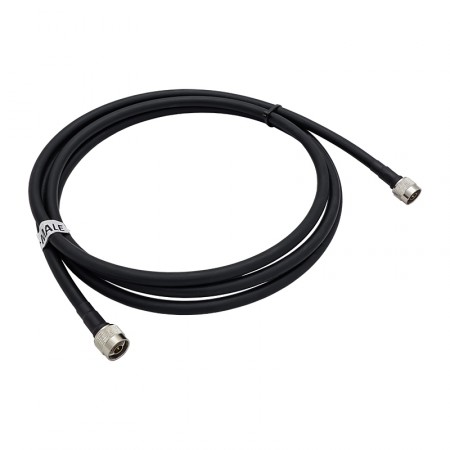

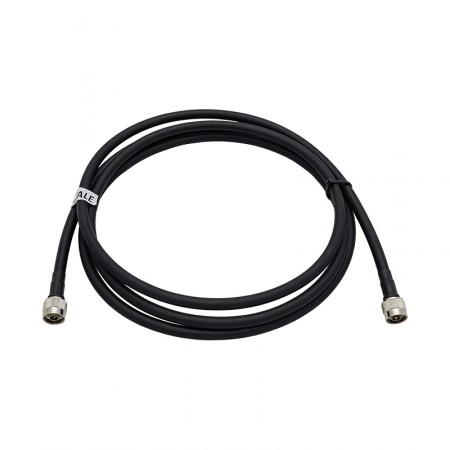

Кабельная сборка N-male - 3 метра 8D-FB - N-male

Цена: 1 320 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: В наличии

Артикул: 3005

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Короткий соединительный кабель из высококачественного коаксиала марки 8D-FB (Ø10,15 мм). Такие провода также называют джамперами, поскольку они выполняют функцию перемычки между разными ВЧ-устройствами: антеннами, усилителями, модемами, анализаторами спектра и прочим абонентским и измерительным оборудованием. Длина — 3 метра, разъемы — N-male.

Для тех случаев, когда важно качество передачи

Марка 8D-FB отличается низкими показателями затухания, что позволяет использовать этот кабель при передаче сигнала пониженной мощности. Внутренняя структура провода включает в себя центральную жилу Ø2,56 мм (омедненный алюминий), диэлектрик из вспененного полиэтилена и внешний проводник (экран), состоящий из двух слоев: фольги и оплетки. Внешняя оболочка — ПВХ черного цвета.

Предлагаемая кабельная сборка подходит для следующих видов соединений:

  • Уличная антенна — репитер;
  • Репитер — комнатная антенна;
  • Репитер — бустер (линейный усилитель);
  • Уличная антенна — LTE-роутер, модем или другое сотовое устройство (могут потребоваться переходники).

Единое сопротивление кабеля и штекеров 50 Ом гарантирует передачу сотового сигнала с минимальными потерями. Рекомендуется использование этого джампера в сложных радиочастотных условиях, например, в составе систем усиления сотовой связи за городом.

Установка разъемов методом обжима

Коннекторы N-типа («папа») закреплены на проводе посредством опрессовки металлической гильзы. Игла разъема (пин) припаивается к коннектору. В результате изделие имеет долгий срок службы и выдерживает многочисленные циклы переподключения. Кабельные сборки в обязательном порядке проходят ОТК, где их тестируют с использованием мультиметра.

Разъемы N-male имеют резьбовое соединение, поэтому сохраняют надежный контакт даже при монтаже на улице. Дополнительная герметизация не требуется.

Не нашли подходящую кабельную сборку в каталоге? Не беда! Вы можете оформить заказ на индивидуальную позицию нужной длины и/или комбинации разъемов. Чтобы получить консультацию по системам усиления связи и необходимым комплектующим, позвоните по телефону 8-800-3333-965.

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) N-male
Длина 3 м
Марка кабеля 8D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 2,56 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 7,35 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 168 x 0,15 мм
Диаметр экрана 8,25 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 10,15 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 82%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 80 дБ
Сопротивление внутреннего проводника по постоянному току 6,5 Ом/км
Сопротивление внешнего проводника по постоянному току 13 Ом/км
Сопротивление изоляции 5000 МОм/км
Испытательное напряжение изоляции 2500В
Напряжение пробоя оболочки 3000В
Затухание (на 100 м) 150 МГц: 4,90 дБ
280 МГц: 6,90 дБ
350 МГц: 7,80 дБ
400 МГц: 8,50 дБ
800 МГц: 12,60 дБ
900 МГц: 13,60 дБ
1200 МГц: 16,30 дБ
1500 МГц: 18,60 дБ
1800 МГц: 20,80 дБ
1900 МГц: 21,50 дБ
2000 МГц: 22,10 дБ
2500 МГц: 24,80 дБ
2700 МГц: 25,90 дБ
3000 МГц: 27,40 дБ
Минимальный радиус изгиба (однократный) 60 мм
Минимальный радиус изгиба (многократный) 200 мм
Усилие на разрыв 700 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +75°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +75°C
Доставка и гарантия
Доставка по Москве 700 руб., 2–3 дня
Доставка по СПб 700 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 7000 руб.
