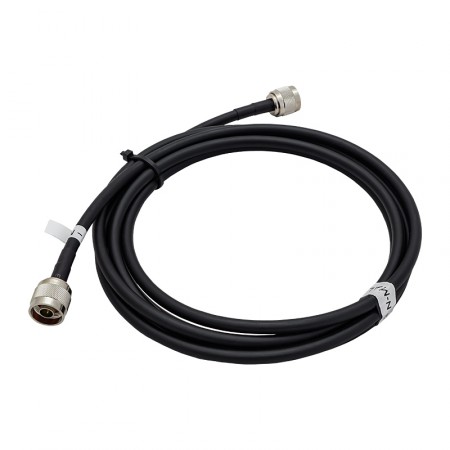

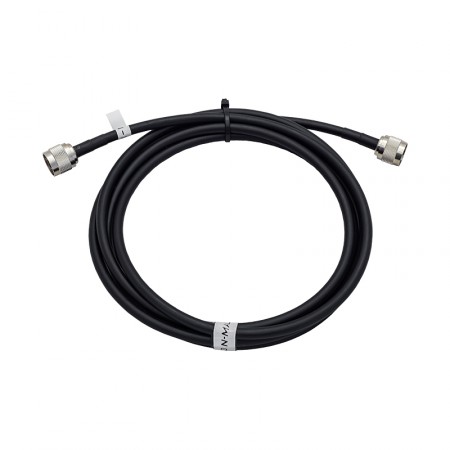

Кабельная сборка N-male - 3 метра 5D-FB - N-male

Цена: 900 р.
Категория: Кабельные сборки
Наличие: Есть в наличии

Артикул: 3008

Купить
В сравнение

Коммутационный ВЧ-кабель для передачи сотового сигнала между репитерами, линейными усилителями, уличными антеннами и другими приборами. Длина провода составляет 3 метра, а на его концах установлены коннекторы N-male («папа»). Благодаря использованию коаксиала марки 5D-FB (Ø7,5 мм), потери на линии передачи минимальны — изделие подходит в том числе для ослабленного сотового сигнала.

Принципы использования

Эта кабельная сборка служит для соединения несколько высокочастотных устройств друг с другом:

  • Передача сигнала от усилителя (репитера) к антенне и обратно;
  • Соединение репитера с дополнительными усилителями — бустерами;
  • Коммутация с делителями и ответвителями сигнала, диплексерами и другими пассивными устройствами;
  • Подключение внешней антенны к модемам и 4G-роутерам (требуется переходник);
  • Наращивание фидерного тракта (при совместимости разъемов).

Кабель 5D-FB имеет низкие потери. Провод состоит из центрального проводника Ø1,8 мм, выполненного из омедненного алюминия (CCA). Внешний проводник имеет двойную конфигурацию: фольга и оплетка (плотность 95%). Для сохранения соосности кабеля используется слой диэлектрика — вспененного полиэтилена. Защита от внешних воздействий обеспечивается всепогодной PVC-оболочкой черного цвета.

Обжимные разъемы для многократного монтажа

Кабельная сборка производится с использованием обжимных разъемов, которые закрепляются на проводе при помощи специальных клещей. Во время обжима клещи деформируют металлическую гильзу и крепко фиксирует вилку, не позволяя ей «сползать» или «болтаться». Игла штекера в обязательно порядке припаивается к центральному проводнику.

Обжимные коннекторы повышают надежность сборки и гарантируют исправность даже при необходимости производить регулярное переподключение. Высокая герметичность, которая достигается установкой на коннектор термоусадочной трубки, позволяет выполнять коммутацию не только в помещениях, но и на улице.

Наши инженеры производят тестирование всей продукции. Каждая кабельная сборка в обязательном порядке проверяется мультиметром. Строгий контроль качества исключает попадание в продажу неисправной продукции.

Ищете кабель другой длины или конфигурации разъемов? Обязательно проверьте страницу каталога, ведь в продаже доступны десятки наименований! В случае, если вам нужна редкая позиция, вы можете оформить индивидуальный заказ.

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) N-male
Длина 3 м
Марка кабеля 5D-FB CCA
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 1,8 мм
Изоляция (материал) физически вспененный полиэтилен
Изоляция (диаметр) 5 мм
Экран двойной (алюминиевая фольга и луженая медная оплетка)
Плотность оплетки 95%
Диаметр оплетки 5,9 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 7,5 мм
Цвет черный
Минимальный радиус однократного изгиба 25 мм
Адгезионная сила > 150 Н
Волновое сопротивление 50 Ом
Емкость 86 пФ/м
Скорость распространения 85%
Испытательное напряжение переменного тока 1 кВ/мин
Сопротивление изоляции > 5 x 103 МОм/км
Коэффициент экранирования > 90 дБ
Затухание (на 100 м) 150 МГц: 7,80 дБ
280 МГц: 10,80 дБ
350 МГц: 12,10 дБ
400 МГц: 13,00 дБ
800 МГц: 18,90 дБ
900 МГц: 20,20 дБ
1200 МГц: 23,70 дБ
1500 МГц: 26,80 дБ
1800 МГц: 29,70 дБ
1900 МГц: 30,60 дБ
2000 МГц: 31,50 дБ
2500 МГц: 35,80 дБ
2700 МГц: 37,41 дБ
3000 МГц: 39,73 дБ
