Кабельная сборка N-male - 1 метр 5D-FB - RP-SMA-male

Цена: 830 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Под заказ

Артикул: 3229

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

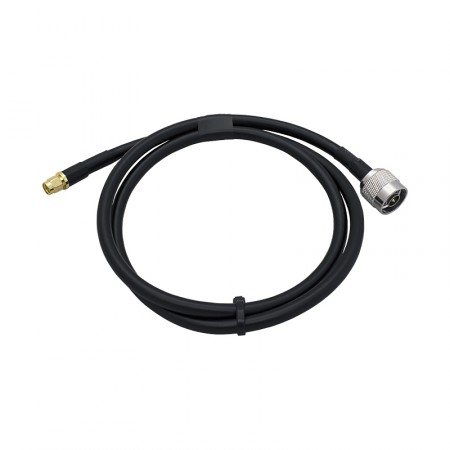

Отрезок кабеля небольшой длины (1 м) для подключения беспроводного WiFi-оборудования к внешним антеннам. Радиокабель марки 5D-FB имеет диаметр 7,5 мм, а на его концах установлены коннекторы N-male («папа») и RP-SMA-male («папа). Этот короткий провод служит для коммутации точек доступа и роутеров с внешними антеннами при их расположении поблизости друг от друга.

Основные способы использования

Сочетание разъемов серии RP-SMA и N-типа необходимо, чтобы выполнить коммутацию оборудования беспроводной сети WiFi с наружной антенной. Наиболее часто такая кабельная сборка применяется совместно с точками доступа и маршрутизаторами, которые имеют наружный антенный разъем.

  • Серия коннекторов RP-SMA обладает обратной полярностью (буквально Reverse Polarity SMA). Это означает, что конфигурация оригинального коннектора SMA сохранена, однако выступающий элемент (пин) и гнездо поменяны местами. В RP-версии коннектора пин расположен на розетке, а гнездовое отверстие — на штекере. Это фирменная черта WiFi-разъемов, которая позволяет отличить профильные комплектующие от ВЧ-оборудования общего назначения;
  • Коннекторы N-серии широко распространены и используются в системах радиосвязи в качестве соединяющих элементов общего назначения. Они имеют достаточно большой диаметр, могут без дополнительной герметизации использоваться на улице, а также оснащены прочным резьбовым соединением.

При изготовлении кабельной сборки применен коаксиальный кабель марки 5D-FB. Это кабель средней толщины (Ø7,54 мм), который предлагает пользователям удачный компромисс производительности и удобства монтажа. Имея низкий коэффициент затухания, эта марка сохраняет гибкость для прокладки в домашних условиях. Всепогодная оболочка делает возможным эксплуатацию изделия не только в помещениях, но также под открытым небом.

Оба коннектора и кабель имеют импеданс 50 Ом, а значит, могут использоваться в любых системах радиосвязи, включая WiFi и мобильную связь.

Обжимные коннекторы для лучшей надежности

Забота о клиентах является для нас приоритетом, поэтому для производства кабельных сборок мы используем только надежные обжимные разъемы. Такие наконечники монтируются на кабель путем опрессовки металлической втулки с обязательным использованием герметизирующей термоусадки. В результате на выходе получается долговечная и аккуратная кабельная сборка, которая подходит к самым разным условиям монтажа.

После изготовления изделие проверяется на исправность. Сотрудник отдела контроля удостоверяется, что разъемы прочно закреплены на концах провода, а сигнал успешно по нему проходит. Соединительные элементы нашего производства долговечны и подходят для использования в стационарных, лабораторных и полевых условиях.

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) RP-SMA-male
Длина 1 м
Марка кабеля 5D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 1,8 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 4,9 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 120 x 0,15 мм
Диаметр экрана 5,64 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 7,54 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 82%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 75 дБ
Сопротивление внутреннего проводника по постоянному току 12 Ом/км
Сопротивление внешнего проводника по постоянному току 22 Ом/км
Сопротивление изоляции 3000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1600В
Затухание (на 100 м) 150 МГц: 7,80 дБ
280 МГц: 10,80 дБ
350 МГц: 12,10 дБ
400 МГц: 13,00 дБ
800 МГц: 18,90 дБ
900 МГц: 20,20 дБ
1200 МГц: 23,70 дБ
1500 МГц: 26,80 дБ
1800 МГц: 29,70 дБ
1900 МГц: 30,60 дБ
2000 МГц: 31,50 дБ
2500 МГц: 35,80 дБ
2700 МГц: 37,41 дБ
3000 МГц: 39,73 дБ
Минимальный радиус изгиба (однократный) 50 мм
Минимальный радиус изгиба (многократный) 150 мм
Усилие на разрыв 500 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +75°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +75°C
