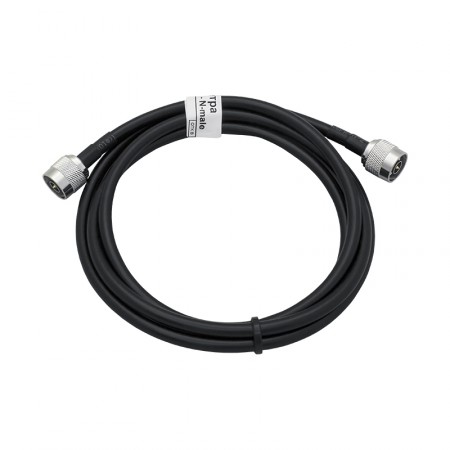

Кабельная сборка N-male - 2 метра 5D-FB - N-male

Цена: 950 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: В наличии

Артикул: 3235

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

2-метровая кабельная сборка, исполненная на базе коаксиального провода 5D-FB, служит для соединения сотовых ретрансляторов (репитеров), линейных усилителей (бустеров), антенн и других элементов систем усиления сотовой связи. ВЧ-шнур с обоих концов оснащен одинаковыми коннекторами N-male.

Когда используются коаксиальные сборки N-male?

Коннекторами N-серии оснащаются высокочастотные приборы, которые используются совместно в составе систем радиосвязи. Эти коннекторы имеют сопротивление 50 Ом и фактически являются стандартными соединителями для сотовых усилителей-репитеров. При помощи этой кабельной сборки можно:

  • Соединить приемную (донорную) антенну с репитером сотового сигнала;
  • Подключить раздающую (сервисную) антенну к репитеру. Также кабельные сборки используются в системах распределения, когда с одним усилителем применяется несколько антенн, подключаемых через делители или ответвители ВЧ-сигнала;
  • Подключить репитер к последующим вспомогательным линейным усилителям (бустерам);
  • В составе пассивных систем усиления для коммутации антенны с модемом, LTE-роутером, GSM-шлюзом и т. п. (может потребоваться переходник);
  • Как удлинитель, если ответные разъемы удлиняемой трассы совместимы с этой кабельной сборкой.

Фидерной основой является коаксиальный кабель 5D-FB диаметром 7,5 мм. Этот провод имеет CCA-жилу (омедненный алюминий), легко сгибается и может быть проложен вдоль оконных и дверных проемов, в бытовых кабель-каналах и плинтусах. Эта марка кабеля обладает низким коэффициентом затухания и на расстоянии 2 метров практически не влияет на качество передаваемого сигнала. Цвет оболочки провода — черный.

Для постоянного монтажа или работы «в поле»

Монтаж разъемов производится методом обжима, при котором специальный инструмент — кримпер — воздействует на полый металлический цилиндр и деформирует его. Цилиндр приобретает гексагональную форму и надежно соединяет корпус коннектора и оболочку кабеля. Такой метод установки разъемов наиболее надежен. Наши кабельные сборки выдерживают большое число циклов подключения и отключения, что позволяет использовать их не только для одноразового стационарного монтажа, но также во время выездных работ для временного или тестового подключения.

Все до единого экземпляры проходят тестирование, при котором оценивается качество обжима разъемов и проверяется передача сигнала. Разъемы на наших изделиях не «прокручиваются» и не «сползают», а сигнал передается бесперебойно.

Использовать соединительные кабели допустимо в отапливаемых и неотапливаемых помещениях, а также на улице. Широкий диапазон рабочих температур и устойчивость оболочки к УФ-лучам позволяют эксплуатацию в любое время года.

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) N-male
Длина 2 м
Марка кабеля 5D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 1,8 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 4,9 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 120 x 0,15 мм
Диаметр экрана 5,64 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 7,54 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 82%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 75 дБ
Сопротивление внутреннего проводника по постоянному току 12 Ом/км
Сопротивление внешнего проводника по постоянному току 22 Ом/км
Сопротивление изоляции 3000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1600В
Затухание (на 100 м) 150 МГц: 7,80 дБ
280 МГц: 10,80 дБ
350 МГц: 12,10 дБ
400 МГц: 13,00 дБ
800 МГц: 18,90 дБ
900 МГц: 20,20 дБ
1200 МГц: 23,70 дБ
1500 МГц: 26,80 дБ
1800 МГц: 29,70 дБ
1900 МГц: 30,60 дБ
2000 МГц: 31,50 дБ
2500 МГц: 35,80 дБ
2700 МГц: 37,41 дБ
3000 МГц: 39,73 дБ
Минимальный радиус изгиба (однократный) 50 мм
Минимальный радиус изгиба (многократный) 150 мм
Усилие на разрыв 500 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +75°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +75°C
