Кабельная сборка N-male - 2 метра 5D-FB - N-female (удлинитель)

Цена: 1 056 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Есть в наличии

Артикул: 4140

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

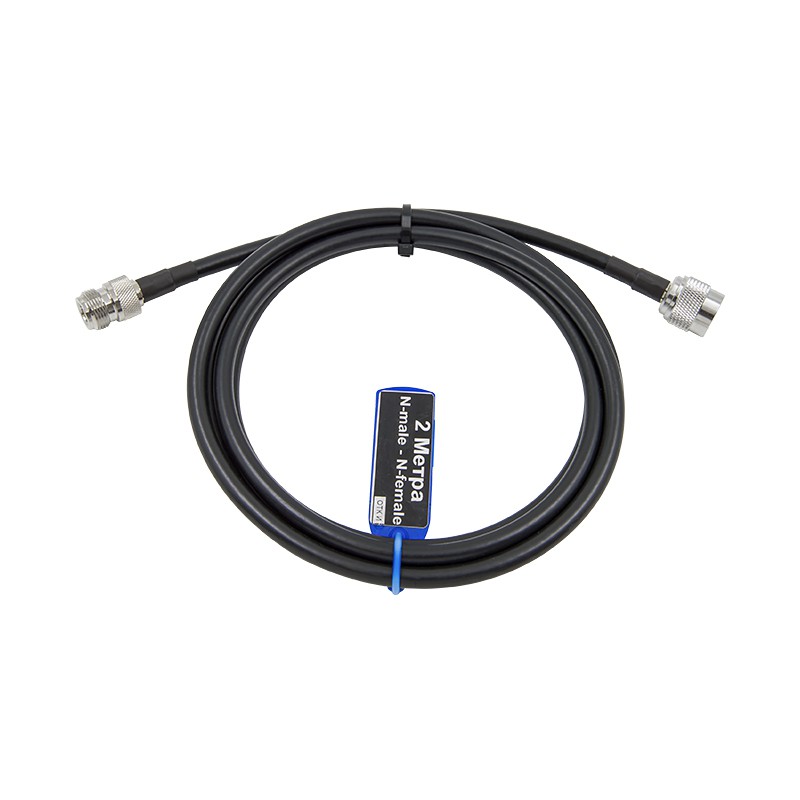

Готовая кабельная сборка длиной 2 метра, оснащенная разъемами «папа» и «мама» N-типа. Этот джампер предназначен для увеличения длины существующих кабельных линий без применения дополнительных адаптеров или пайки. Благодаря такому сочетанию разъемов, он подходит для ситуаций, когда необходимо нарастить уже проложенный кабель.

Совместимость и сферы применения

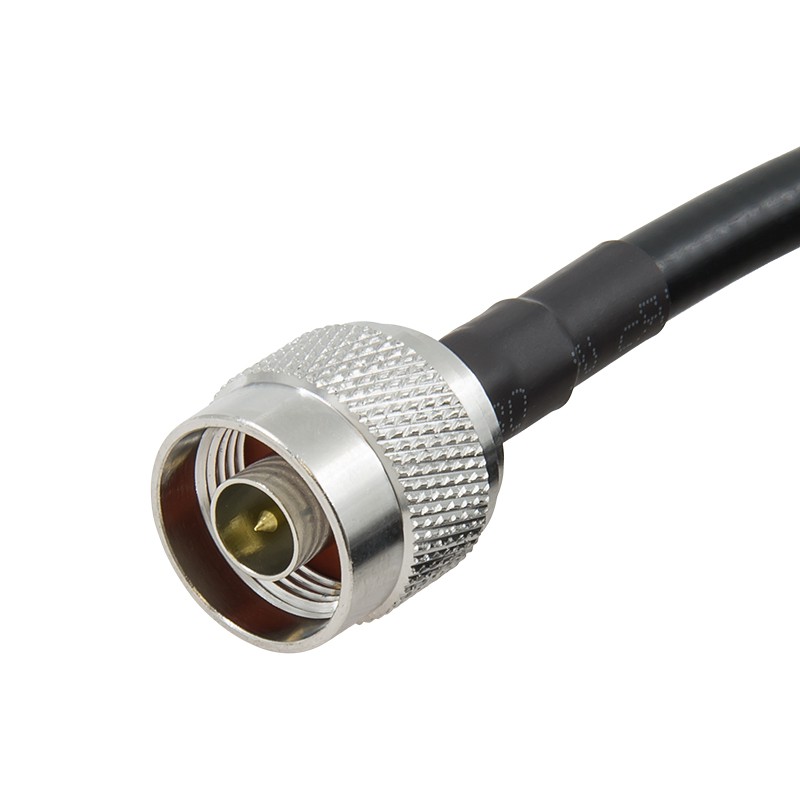

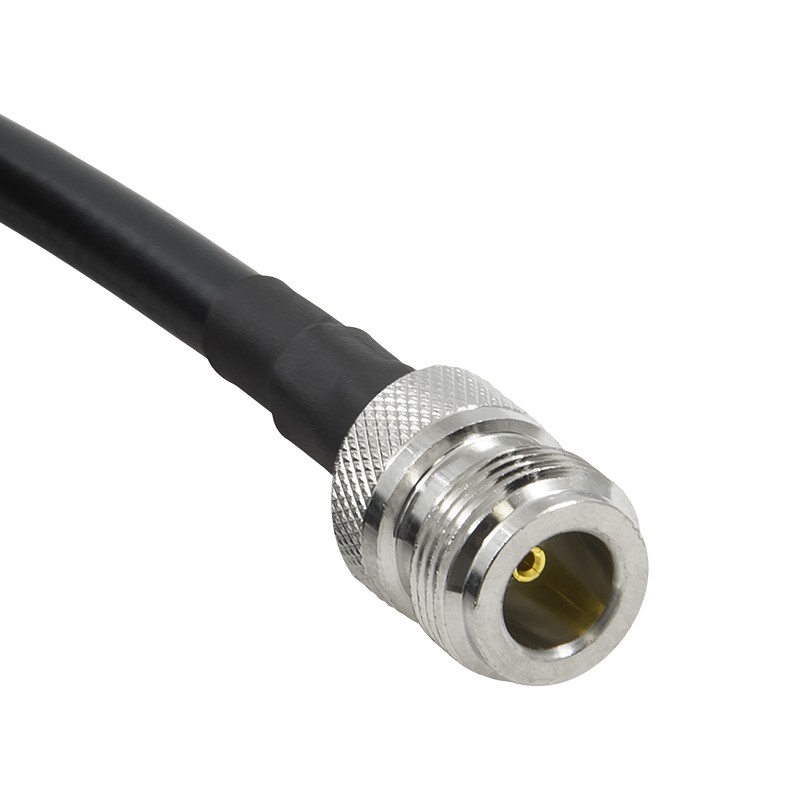

Кабель снабжен коннекторами N-male и N-female — это стандартная пара «разного пола». Коннекторы N-серии имеют сопротивление 50 Ом и широко используются в системах обработки высокочастотного сигнала. Такие соединения применяются в следующем оборудовании:

  • Усилители сигнала сотовой связи и интернета (репитеры);
  • Некоторые WiFi-комплектующие (точки доступа, ретрансляторы);
  • Внутренние и наружные антенны для сотовых сетей, WiFi и других беспроводных решений;
  • Радиочастотные компоненты: делители, фильтры, нагрузочные элементы, аттенюаторы и пр.;
  • Профессиональные, промышленные и измерительные устройства.

Разъемы N-серии имеют прочную резьбовую конструкцию, которая устойчива к механическим нагрузкам. Это делает их универсальным выбором для самых разных сфер — от домашней установки до задач на уровне операторов и научных лабораторий.

Коаксиальный кабель 5D-FB: эффективность с минимальными потерями

В этой сборке используется коаксиальный кабель 5D-FB, обладающий диаметром около 7,5 мм. Он характеризуется низкими потерями при передаче сигнала, что особенно важно для частот в диапазоне мобильной связи. Высокая проводимость обеспечивается центральной жилой из алюминия с медным покрытием (Ø1,8 мм), а также продуманной экранировкой, состоящей из фольги и плотной металлической оплетки. Такая конструкция эффективно снижает уровень внешних помех даже при близком соседстве с другими кабельными трассами или активным электрическим оборудованием.

Сборка может использоваться как внутри зданий, так и вне помещений. Рабочий температурный диапазон: от -40°C до +75°C.

Почему профессионалы выбирают наши кабели?

Наши кабельные решения используются как домашними пользователями, так и специалистами по установке и обслуживанию мобильных сетей. Сборки стабильно и надежно работают в течение многих лет, не снижая своих характеристик. При изготовлении мы строго придерживаемся следующих принципов:

  • Все соединения выполнены с использованием обжимных коннекторов, что гарантирует механическую прочность и долговечность;
  • Центральный контакт паяется, что значительно улучшает надежность линии передачи (нет цанговых соединений);
  • Зона обжима закрыта термоусадочной трубкой, которая дает дополнительную защиту от влаги и пыли;
  • Каждый кабель проходит проверку инженером по контролю качества — проверяется надежность установки всех элементов. Финальное тестирование проводится с использованием мультитестера — это позволяет убедиться, что сигнал беспрепятственно проходит по центральной жиле.

Только после всех этапов контроля изделие попадает к заказчику. Такой подход снижает вероятность брака и обеспечивает длительный срок службы изделия.

Если ваше оборудование использует другие типы разъемов, найдите соответствующий джампер в каталоге. А если вам требуется нестандартный вариант — воспользуйтесь нашим онлайн-конструктором для подбора сборки по индивидуальным параметрам. Для консультации по выбору оборудования или кабелей позвоните по телефону 8-800-3333-965 или оформите обратный звонок на сайте!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) N-female
Длина 2 м
Марка кабеля 5D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 1,8 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 4,9 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 120 x 0,15 мм
Диаметр экрана 5,64 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 7,54 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 82%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 75 дБ
Сопротивление внутреннего проводника по постоянному току 12 Ом/км
Сопротивление внешнего проводника по постоянному току 22 Ом/км
Сопротивление изоляции 3000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1600В
Затухание (на 100 м) 150 МГц: 7,80 дБ
280 МГц: 10,80 дБ
350 МГц: 12,10 дБ
400 МГц: 13,00 дБ
800 МГц: 18,90 дБ
900 МГц: 20,20 дБ
1200 МГц: 23,70 дБ
1500 МГц: 26,80 дБ
1800 МГц: 29,70 дБ
1900 МГц: 30,60 дБ
2000 МГц: 31,50 дБ
2500 МГц: 35,80 дБ
2700 МГц: 37,41 дБ
3000 МГц: 39,73 дБ

Минимальный радиус изгиба (однократный) 50 мм
Минимальный радиус изгиба (многократный) 150 мм
Усилие на разрыв 500 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +75°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +75°C
