Аттенюатор AT-30S-10W (SMA, 30 дБ, до 10 Вт)

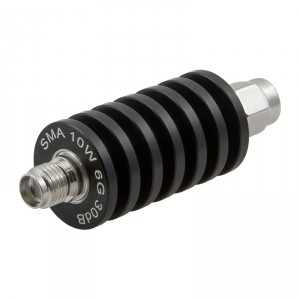

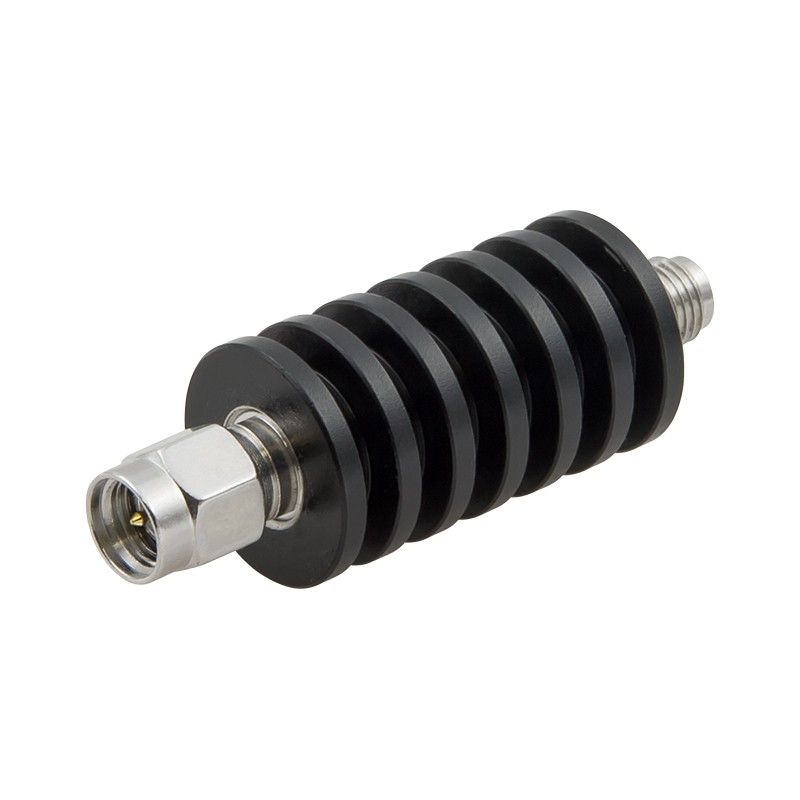

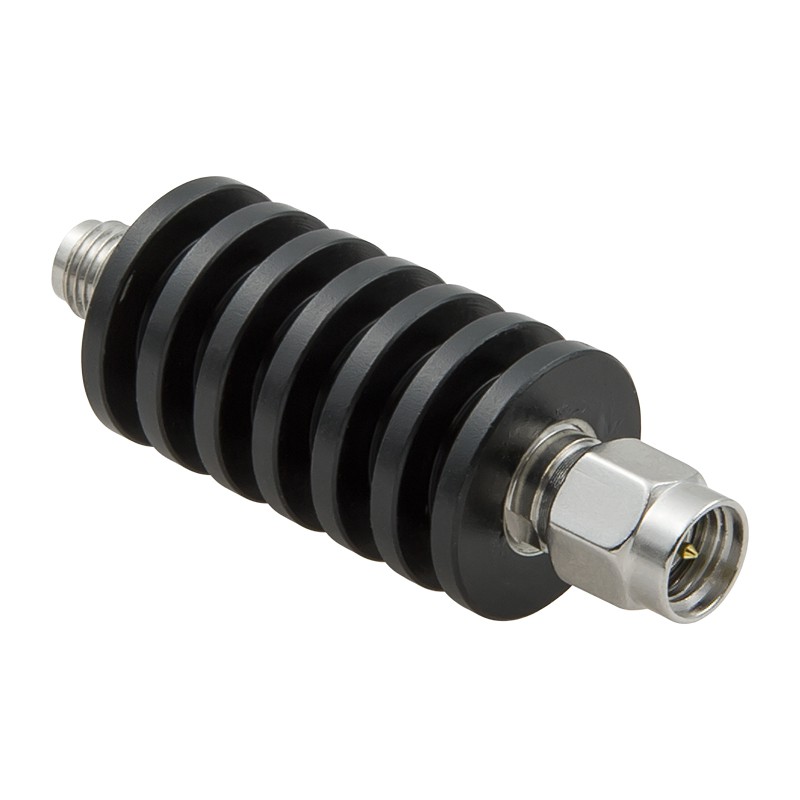

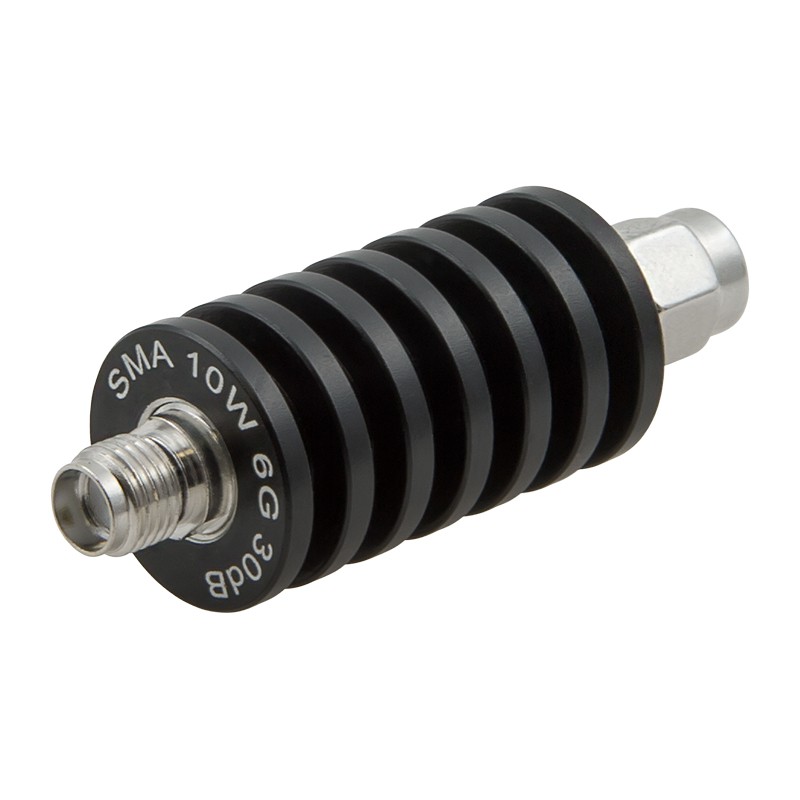

AT-30S-10W — внешний аттенюатор с разъемами SMA-серии и коэффициентом затухания 30 дБ. Прибор существенно снижает уровень проходящего сквозь него сигнала для защиты подключенного оборудования от превышения допустимых показателей. Эта модель снабжена радиатором для рассеивания тепла и «выдерживает» мощность до 10 Вт.

Когда не обойтись без внешнего SMA-аттенюатора?

Производители проектируют свое оборудование с учетом максимальной подводимой мощности. Этим параметром обладают все ВЧ-приборы, включая активные комплектующие (модемы, усилители, анализаторы, генераторы) и пассивные элементы (антенны, делители, фильтры и т. п.). В некоторых случаях в прибор может быть встроена настраиваемая аттенюация в виде рычажков или регулировки на экране.

Однако не все приборы снабжены средствами регулировки или рассчитаны на высокую поступающую мощность. Некоторые чувствительные устройства могут нуждаться в дополнительном ограничителе, который понизит уровень сигнала до приемлемых значений.

Наружный аттенюатор может подключаться к самым разным устройствам:

• Сотовым репитерам для исправления перегрузки или осцилляции («закольцовки») системы усиления;
• Анализаторам и другим детекторам и измерителям сигнала для «подгонки» мощности под допустимые значения;
• Прочим активным и пассивным ВЧ-элементам для ограничения мощности, снижения излучения, калибровки, тестов и т. п.

Во всех случаях аттенюатор снижает мощность, но не меняет форму сигнала, что позволяет сохранить работоспособность линии связи и целостность передаваемой информации.

Высокий коэффициент затухания для производительных систем

Модель AT-30S-10W предназначена для мощных систем, которые нуждаются в многократном снижении мощности сигнала.

• Аттенюация 30 дБ применяется для существенного подавления сигнала в системах повышенной мощности. Такие аттенюаторы обычно используются с оборудованием промышленного типа, при тестировании индустриальных усилителей и передатчиков;
• Мощность до 10 Вт подразумевает, что проходящий через аттенюатор сигнал не должен превышать 40 дБм. При подаче максимального сигнала 10 Вт результирующий сигнал после затухания будет равен 10 дБм (10 мВт);
• Разъемы SMA часто устанавливаются на устройства мобильной связи, но также они используются при проектировании прочих приборов связи. Такие коннекторы можно найти на антеннах, усилителях, генераторах и прочих приборах, выпускаемых в компактных корпусах;
• Форм-фактор переходника (разъемы «мама» и «папа») упрощают интеграцию аттенюатора в любую систему. Его можно подключить между прибором и кабельной сборкой или встроить в разрыв кабельной трассы;
• Частотный диапазон до 6 ГГц обеспечивает полную поддержку средств сотовой связи (GSM, UMTS, LTE, многие 5G-стандарты), WiFi, диапазонов 433/868 МГц и других.
