Антенна 4G панельная KROKS KAA18-1700/2700-4x4 (N-female)

Уличная антенна направленной конструкции для модемов и LTE-роутеров с поддержкой технологии MIMO 4x4. Эта технология задействована в современных мобильных сетях для приема и передачи данных одновременно в четырех каналах, что существенно расширяет скорость интернет-соединения. Антенна имеет усиление до 18 дБи и работает в диапазоне частот от 1700 до 2700 МГц.

Мощная антенна для LTE-модемов Cat. 12 и выше

Рабочий диапазон излучателя 1700–2700 МГц включает основные стандарты интернета, которые мобильные операторы разворачивают для работы современных сотовых сетей в России. Сюда относятся стандарты Band 1 (2100 МГц), Band 3 (1800 МГц) и Band 7 (2600 МГц), а также два стандарта с временным подразделением (TDD). Широкополосная конструкция позволяет задействовать эту модель в сетях с поддержкой агрегации частот, когда несколько диапазонов используются одновременно для передачи данных на высоких скоростях.

Коэффициент усиления антенны составляет от 15 до 18 дБи, что позволяет выполнять подключение к мобильным сетям даже при ослабленном входном сигнале. Модель KAA18-1700/2700-4x4 оптимальна для пригородных и загородных районов, а также кварталов с плотной застройкой (кода прием сигнала ограничен соседними сооружениями). С ее помощью можно добиться стабильного и быстрого интернета в дачном доме, коммерческой недвижимости, на производстве и т. п.

Основной «фишкой» антенны является поддержка режима MIMO 4x4:

• Антенна может принимать и передавать сигнал в 4 пространственных потоках. В каждом потоке «кодируется» уникальная информация. Эта технология наравне с агрегацией частот увеличивает скорость LTE-соединения;

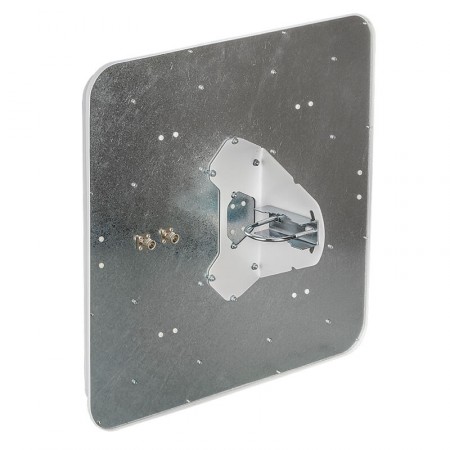

• На обратной стороне излучателя расположены четыре коннектора N-female (стандартные розетки). Разъемы совместимы с типовыми кабельными сборками с волновым сопротивлением 50 Ом;
• Для использования этой технологии подключаемое устройство (модем или LTE-роутер) также должно быть оснащено 4 антенными входами.

Не все базовые станции поддерживают MIMO 4x4. Перед покупкой изделия рекомендуем изучить характеристики вашей мобильной сети, чтобы получить максимальную пользу от усиливающего оборудования!

К чему подключается антенна MIMO 4x4?

KAA18-1700/2700-4x4 служит для усиления мобильного интернета, однако сама по себе антенна не содержит сотового модуля и WiFi-роутера. Она обязательно должна быть подключена к соответствующему мобильному устройству.

Существует несколько способов использовать эту модель:

• Подключение к сотовому модулю (модему) в виде платы M.2. Как правило, четыре антенных разъема имеют только модели высокой категории LTE, например, Quectel EM160R-GL, MeiG SLM820 или Fibocom L860-GL. Эти интегрируемые модели часто используются в составе промышленных LTE-маршрутизаторов и других устройств с сотовым подключением;
• Перечисленные модемы M.2 могут использоваться самостоятельно с помощью USB-адаптеров MIMO 4x4;
• Некоторые заводские LTE-роутеры могут быть рассчитаны на поддержку режима MIMO 4x4 и иметь соответствующее количество входов на корпусе;
• Другим примером использования антенны является ее подключение к двум модемам или LTE-роутерам, работающим в режиме 2x2. В этом случае два разъема антенны соединяются с одним устройством, а два оставшихся разъема — с другим. Такой способ применяется, чтобы не устанавливать две отдельные антенны для двух подключаемых устройств.

Панельная конструкция с монтажом на кронштейн

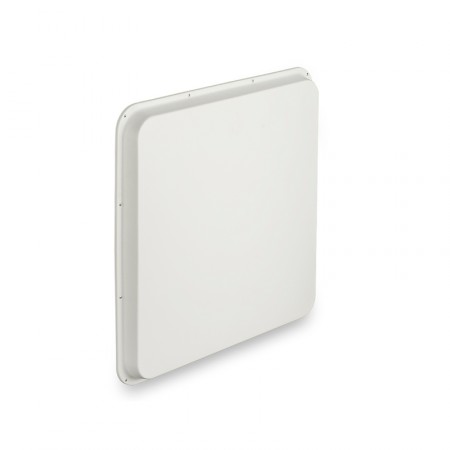

KAA18-1700/2700-4x4 имеет тонкое исполнение: толщина корпуса без учета крепежа составляет всего 40 мм, а размеры самой «панели» — 480 x 480 мм. Штатный узел крепежа совместим с фасадными кронштейнами и выносными мачтами. Положение корпуса в пространстве регулируется во всех плоскостях, позволяя точно «настроиться» на базовую станцию оператора.

Всепогодное исполнение гарантирует устойчивость к повышенной влажности, пыли, низким и высоким температурам (от -40°C до +50°C). Пластик корпуса устойчив к прямому солнечному воздействию и не повреждается при морозах.

Чтобы купить антенну MIMO 4x4 с усилением 18 дБи от Крокс, нажмите «В корзину». В процессе оформления потребуется указать способ доставки оборудования и ваши контактные данные. Наши менеджеры свяжутся с вами, чтобы ответить на вопросы и подтвердить заказ. Чтобы задать вопросы до покупки, позвоните нам по телефону 8-800-3333-965 или закажите обратный звонок!

Антенна KAA18-1700/2700-4x4 — инструкция [PDF, ~5,3Mb]
