Антенна AX-959P для приёма-усиления сигнала 950-1050 МГц

Панельная усиливающая антенна с рабочим диапазоном частот 950–1050 МГц. Модель AX-959P имеет коэффициент усиления до 9 дБи и работает в ограниченном секторе, позволяя сконцентрировать прием и излучение в нужной области. Указанный диапазон в России зарезервирован государством и в основном применяется для воздушной радионавигации.

Направленная антенна для диапазона 0,95–1,05 ГГц

Модель AX-959P работает на частотах, которые в РФ отведены для радионавигации и воздушной подвижной связи. В том числе на этих частотах могут передаваться управляющие сигналы некоторых FPV-дронов, поэтому комплектующие диапазона 1 ГГц также применяются в системах радиоэлектронной борьбы (РЭБ).

Основная часть диапазона имеет правительственное назначение, то есть эти частоты предназначены эксклюзивно для целей обороны, организации правительственной связи, работы авиационных систем опознавания свой/чужой и прочих спецприменений.

Секторная антенна для работы в заданном секторе

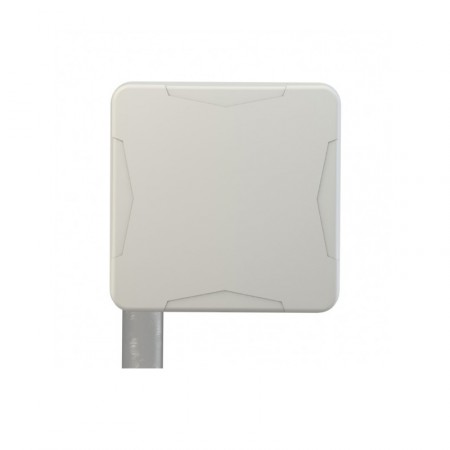

Антенна имеет резонаторную конструкцию и панельное исполнение. Это позволяет сосредоточить излучаемый сигнал в одном направлении, чтобы обеспечить повышенную дальность действия.

• Коэффициент усиления до 9 дБи — эта модель более эффективна, чем обычные всенаправленные антенны. По сравнению с идеальным круговым излучателем, AX-959P принимает и передает сигнал более высокого уровня;
• Ограниченный сектор излучения — в H-плоскости излучения диаграмма направленности составляет 67–70°, а в E-плоскости — 58–59°. При размещении антенны в вертикальной поляризации H-плоскость соответствует горизонту, а E-плоскость — вертикали;
• Максимальная эффективность — при отношении вперед/назад в районе 12 дБ, весь полезный сигнал сконцентрирован с передней стороны «панели». Умеренный КСВн (до 1,4) гарантирует низкие потери и высокий КПД всей системы;
• Универсальный коннектор N-female — на антенне размещен разъем «мама», который подходит ко многим радиочастотным джамперам (кабельным сборкам) с сопротивлением 50 Ом. Этот разъем обеспечивает прочный контакт и не нуждается в герметизации при уличном размещении оборудования.

AX-959P производится на собственных мощностях российского предприятия Антэкс. Антенна выполнена из качественных материалов: излучатели из стали, а защитный корпус из поликарбоната. Рабочие характеристики изделия сохраняются при температурном режиме от -50°C до +80°C, поэтому эта модель подходит для эксплуатации в любых регионах России и других стран.

Стандартный узел крепежа служит для регулировки излучателя в нескольких плоскостях. Помимо настройки направления, с его помощью можно легко изменить наклон и даже поляризацию. Крепление поддерживает установку на разные круглые опоры, такие как мачты, Г-образные кронштейны, столбы.

Чтобы купить антенну Antex для диапазона 950–1050 МГц, нажмите «в корзину» и завершите покупку онлайн. Наши специалисты занимаются разработкой индивидуальных систем усиления связи: если ваш случай требует персонального подхода, позвоните по телефону 8-800-3333-965, и мы поможем!
