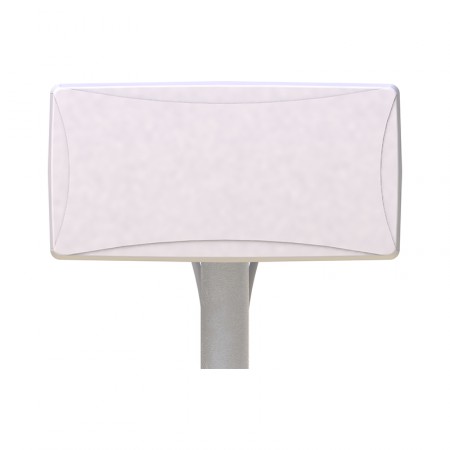

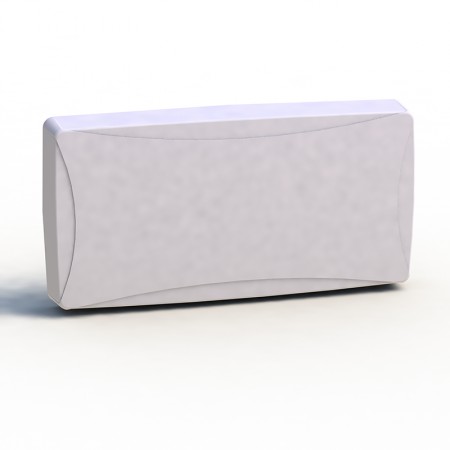

Антенна AX-5717PC для приёма-усиления сигнала 5700-5800 МГц

AX-5717PC — небольшая панельная антенна с круговой поляризацией, спроектированная специально для работы в диапазоне частот 5700–5800 МГц. В России этот диапазон частично используется для WiFi-сетей стандартов 802.11ac/ax, а частично зарезервирован для правительственных, ведомственных и военных нужд. Антенна имеет наружное (уличное) исполнение и реализует прием/передачу с усилением до 17 дБи.

Для подключения к оборудованию 5,7–5,8 ГГц

Диапазон частот 5700–5800 МГц имеет множественное назначение и его применение может существенно различаться в зависимости от страны. В России часть этого спектра разрешена к использованию WiFi-сетями современных стандартов, однако чаще эта антенна применяется для особых целей: установления РРС (радиорелейной связи), подвижной спецсвязи, радиолокации, управления FPV-дронами, радиоэлектронной борьбы и т. п. Отдельные участки спектра могут лицензироваться государством под особые задачи.

Для полноценной поддержки WiFi 5 ГГц рекомендуем применять специализированные антенны с более широким диапазоном 5100–5900 МГц и линейной поляризацией.

Секторная трансляция/прием с круговой поляризацией

Модель AX-5717PC обладает достаточно высоким усилением и реализует прием/передачу только в узком секторе. Конструкция излучателя — резонаторная.

• Коэффициент усиления 17 дБи. Антенна принимает сигнал существенно лучше, чем это делают круговые или слабонаправленные модели. При усилении 17 дБи на ваше устройство будет поступать более мощный сигнал, что делает возможным связь на большие расстояния (на удалении от передатчика);
• Правая круговая поляризация (RHCP). В отличие от большинства панельных антенн, модель AX-5717PC имеет круговую, а ни линейную поляризацию. Такой тип поляризации используется в спутниковой связи, а также с летательными аппаратами, которые постоянно меняют положение относительно передатчика. RHCP позволяет установить более качественное соединение в «зашумленных» условиях, снижает влияние интерференций и замирания сигнала при движении объектов;
• Секторная диаграмма 30°/15°. Корпус может быть размещен длинной стороной горизонтально или вертикально. По «длинной» стороне угол приема/излучения достигает 15°, в то время как «короткая» сторона обеспечивает ширину излучения 30°;
• Сопротивление 50 Ом и N-коннектор. Универсальное сопротивление 50 Ом используется в системах радиосвязи. Коннектор N-female выведен на заднюю панель — это стандартная «розетка» для типовых кабелей РК50;
• Низкие показатели КСВн и боковых лепестков. Высокая эффективность антенны достигается пониженными показателями затухания. Эта модель обладает малым КСВн (1,5). Излучаемый «вперед» сигнал на 27 дБ выше, чем паразитный сигнал «позади» корпуса. Боковые лепестки минимально влияют на диаграмму направленности (их уровень не превышает -12 дБ).

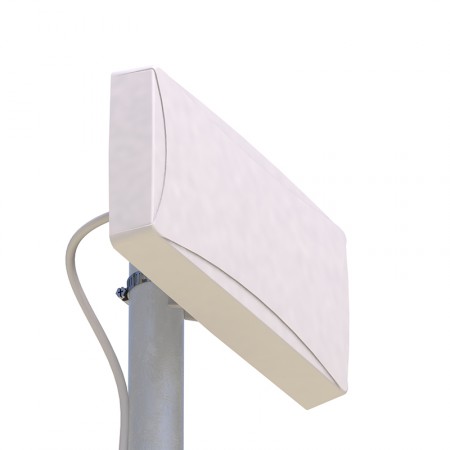

Антенна оснащена простейшим креплением для монтажа на трубостойку (столб, кронштейн или мачту). Пластиковый корпус устойчив к высоким и низким температурным режимам (выдерживает перепады от -50°C до +80°C). Защита от пыли и влаги — по классу IP43.

Чтобы купить панельную антенну AX-5717PC с круговой поляризацией, нажмите «В корзину» и оформите заказ онлайн. Остались вопросы или вы ищете нестандартные решения под сложные задачи? Позвоните по телефону 8-800-3333-965, и наши менеджеры и инженеры подготовят индивидуальный проект!
