Антенна 868 МГц BS-868-14 (Направленная, 14 дБ)

BS-868-14 — это направленная антенна (волновой канал) с усиление 14 дБи для безлицензионного диапазона частот 868 МГц. Антенна может использоваться с контроллерами или обслуживаемыми устройствами, которые задействует эти свободные частоты для обмена телеметрией или управляющими сигналами. Направленная конструкция антенны позволяет устанавливать точечные соединения или организовать зону обслуживания в узком секторе.

Зачем нужен волновой канал диапазона 868 МГц?

В Европе, России и некоторых других регионах мира частота 868 МГц и прилегающий к ней диапазон признаны безлицензионными. Это означает, что приемники и передатчики этой частоты при соблюдении определенных требований могут применяться без получения лицензии у регулирующих служб. Поскольку обычно такие «свободные» частоты используются с промышленным, исследовательским и медицинским оборудованием, они получили обозначение ISM (от англ. Industrial, Scientific, Medical).

ISM-частоты 868 МГц применяются в таких отраслях, как:

• Автоматика промышленных процессов. Современные устройства передают данные о ключевых параметрах работы через радиоканал, что позволяет эффективно оценивать и оптимизировать системы производства;
• Сбор телеметрии. Считывание данных с приборов учета ресурсов может осуществляться без проводов, что упрощает процесс и исключает необходимость прокладки дополнительных кабелей;
• Системы оповещения, мониторинга и безопасности. Беспроводные сенсоры находят широкое применение в охранных системах. Частота 868 МГц используется для передачи на контроллер сигналов о несанкционированном доступе, перемещении, повышенной концентрации дыма и т. п. Популярная технология для таких систем — Jeweller от Ajax Systems;
• Системы с элементами M2M и IoT. В современном мире машины часто «разговаривают» друг с другом: техника нуждается в радиоканале для взаимодействия. Устройства «интернета вещей» и умного дома также активно использует беспроводной канал, чтобы делать нашу жизнь удобнее;
• Дистанционное управление. Частота 868 МГц является одним из стандартов для беспроводных пультов управления (ДУ), которые используются с подъемными воротами, шлагбаумами, электрическими замками и т. п. Другой частый пример использования — детские игрушки;
• RFID (идентификация товаров и объектов). Эта технология широко применяется для идентификации объектов, чаще всего товаров, с помощью радиочастотных меток в виде стикеров, «таблеток» или карт.

Рынок изобилует разнообразными решениями, использующими радиочастоту 868 МГц для передачи данных. В качестве примера можно привести технологию LPWAN, предназначенную для беспроводного соединения устройств. В эту категорию входят многочисленные реализации от различных компаний, включая DASH7, Sigfox, LoRa, российский «СТРИЖ» и др.

Волновой канал 868 МГц для установки на кронштейн или мачту

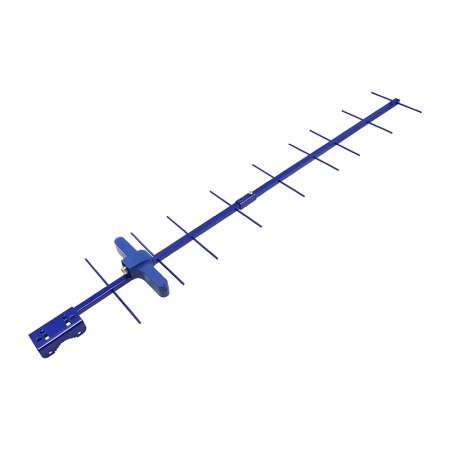

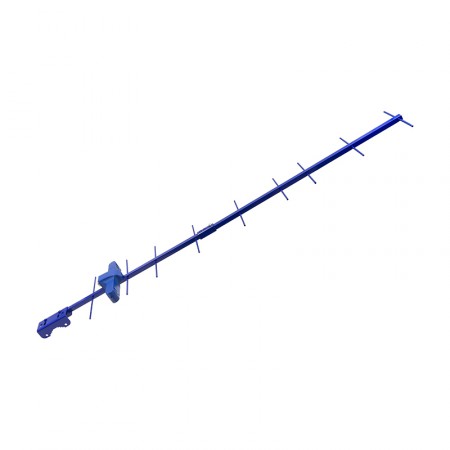

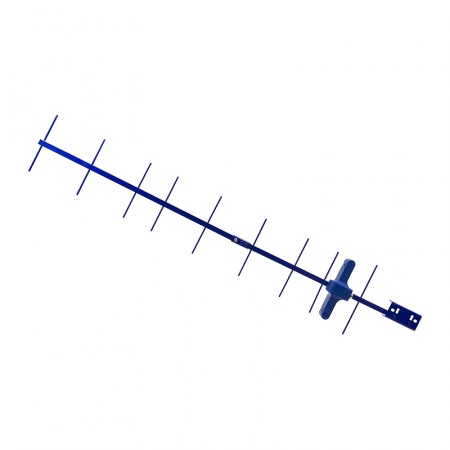

Модель BS-868-14 представляет собой классический волновой канал (антенну Яги-Уда), адаптированный под частотный диапазон 860–870 МГц. Антенна состоит из 10 элементов: директоров, активного вибратора и рефлектора (отражателя). Эти элементы закреплены на траверсе с определенным просчитанным промежутком. Усиление антенны в рабочем диапазоне частот достигает 14 дБи, что образует узкую диаграмму направленности (излучение в пределах 35–38°).

Волновой канал обычно используется для приема или передачи сигнала с точного направления на больших расстояниях. С его помощью можно построить систему «точка-точка» или «точка-многоточка», обеспечив качественный канал связи между контроллером и отдельным подключенным устройством.

Среди особенностей антенны:

• Диапазон частот 860–870 МГц. Антенна охватывает основные полосы частот, которые используются оборудованием в рамках безлицензионных ISM-стандартов;

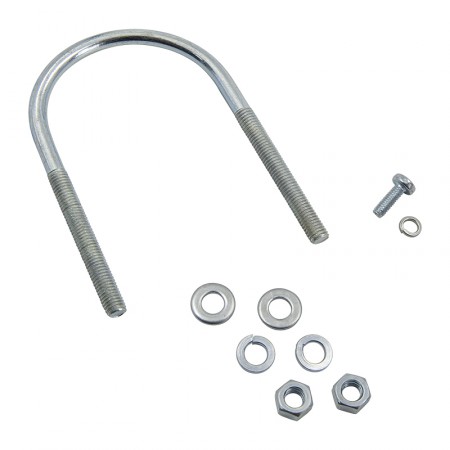

• Крепление на трубу Ø20–52 мм. Фиксация излучателя производится с помощью U-образного хомута и метизов, входящих в комплект поставки. Антенну можно легко закрепить на фасадном кронштейне, выносной мачте, столбе или другой аналогичной опоре;
• Всепогодное исполнение. Антенна защищена от осадков и мелких частиц, а материалы корпуса предназначены для работы в очень широком диапазоне температур от -60°С до +80°С. Для использования в помещениях рекомендована панельная модель BS-868-9;
• Коннектор N-типа, встроенный в корпус. Кабель снижения подключается к коннектору N-female, который закреплен на корпусе активного вибратора. Такой конструктив делает подвод кабельной сборки простым и удобным в любых условиях монтажа;

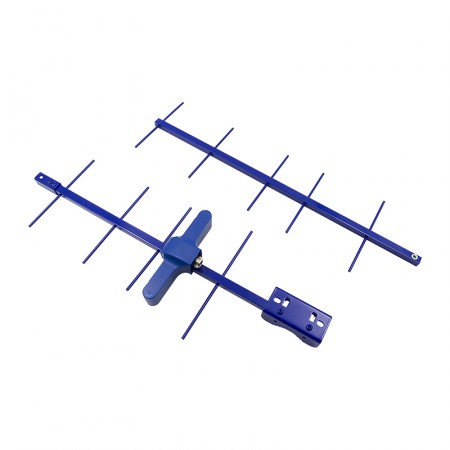

• Стандартные размеры волнового канала. Габариты прибора определены физикой радиоволн. В собранном виде антенна имеет длину около 1 м. Для удобства транспортировки и пересылки изделие разбирается на две части.

BS-868-14 — мощная направленная антенна для радиосистем 868 МГц. Благодаря точным расчетам при проектировании и производстве, эта модель демонстрирует высокую эффективность в радиосистемах. Чтобы купить антенну, добавьте товар в корзину и оформите заказ онлайн. Остались вопросы или нужна помощь в разработке оптимальной системы связи? Позвоните по телефону 8-800-3333-965, и наши менеджеры окажут содействие в выборе оптимального оборудования!
