Антенна AX-729P для приёма-усиления сигнала 720-870 МГц

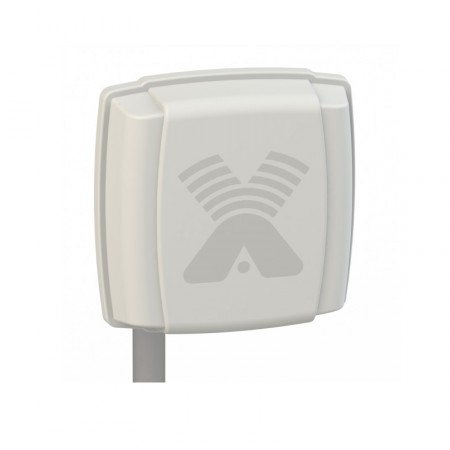

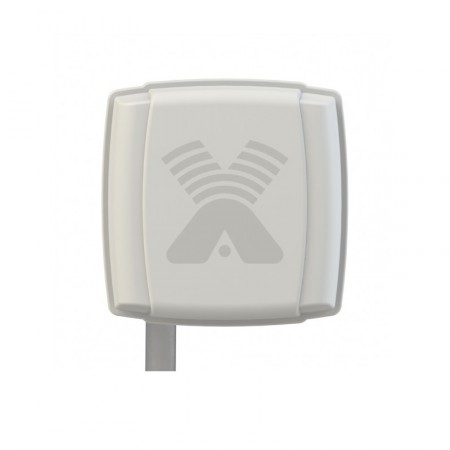

AX-729P — панельная антенна Антэкс для приема радиочастотного сигнала в диапазоне 720–870 МГц с усилением до 9 дБи. Эта модель имеет небольшие компактные габариты и обычно размещается на улице, в зоне, где необходимо обеспечить прием и/или передачу сигналов в означенном диапазоне.

Для чего применяется антенна с частотами 720–870 МГц?

Внутри этого диапазона могут быть развернуты различные виды правительственной и профессиональной ведомственной связи. Отдельные полосы частот отведены для работы мобильной (сотовой) связи и телевидения.

• Часть диапазона применяется для функционирования радионавигационных служб (ВРНС) и обеспечения безопасности полетов;
• Поддиапазоны 791–821 МГц и 832–862 МГц используются в сетях LTE Band 20 для приема и передачи мобильного сигнала соответственно;
• Некоторые полосы частот (694–790 МГц) ранее использовались для организации аналогового телевизионного вещания, а сегодня рассматривается возможность их передачи сотовым оператором;
• Зарезервированные участки спектра государство может использовать по своему усмотрению для установления радиорелейной связи, развертывания радиосвязи вооруженных сил, систем РЭБ, связи спецслужбы, транспорта, энергетических объектов и т. п.

Антенна AX-729P предназначена для решения узкоспециальных задач, требующих поддержки широкого диапазона частот. Она может быть задействована для обслуживания абонентов спецсвязи, в составе средств радиоэлектронного подавления, в радиорелейных линиях. Для систем мобильной связи LTE Band 20 выпускаются антенны диапазона 790–870 МГц.

Панельная антенна с секторным профилем излучения

Резонаторная антенна AX-729P имеет коэффициент усиления 9 дБи. Это позволяет принимать и передавать сигнал с большей мощностью, чем это делают обычные круговые излучатели.

• Прием/передача осуществляется в секторе 64–69° в H-плоскости (по горизонтали при вертикальной поляризации) и 57–61° в E-плоскости (по вертикали). Достаточно широкий угол обзора позволяет использовать антенну как для точечных соединений, так и для обслуживания многих устройств в заданном направлении;
• Антенна имеет отношение вперед/назад на уровне 14 дБ, что препятствует паразитному излучению «позади» панели и концентрирует луч сигнала с передней стороны;
• Стандартный разъем N-female имеет сопротивление 50 Ом. Для подключения к оборудованию используются типовые радиокабели с аналогичным импедансом (марки РК50 и западные аналоги);
• Стандартное мачтовое крепление позволяет разместить антенну на трубостойке и точно настроить положение в пространстве. Крепеж позволяет настроить направление, наклон к земле и поляризацию.

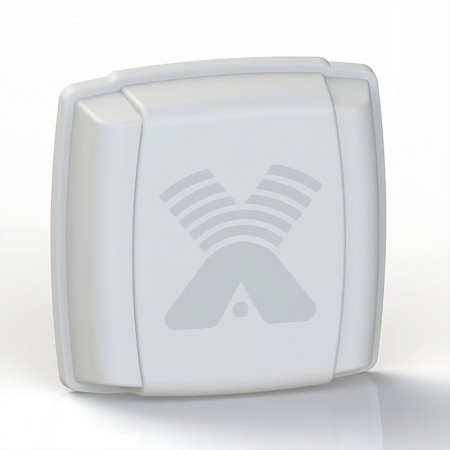

Сами излучающие металлические элементы защищены поликарбонатным корпусом, который устойчив к солнечному свету и нагреву. Эксплуатационные свойства сохраняются при работе в допустимом температурном режиме от -50°C до +80°C.

Чтобы купить антенну Antex диапазона 720–870 МГц, нажмите кнопку «В корзину» и сформируйте заказ. Если для решения вашей задачи необходима подготовка персонального проекта связи, позвоните по телефону 8-800-3333-965!
