Антенна AX-1214P для приёма-усиления сигнала 1010-1360 МГц

Панельная антенна AX-1214P служит для обслуживания устройств, функционирующих в диапазоне 1,2 ГГц (1010–1360 МГц). Традиционно этот диапазон используется для аналоговых CCTV-систем и передачи видеосигнала с беспилотных летательных аппаратов, но также он может применяться для сбора телеметрии и передачи управляющих радиосигналов.

Антенна диапазона 1,2 ГГц для специальных применений

Модель AX-1214P разработана компанией Антэкс и предназначена для использования со специальным оборудованием в диапазоне частот от 1010 МГц до 1360 МГц. Этот диапазон разбит на несколько каналов, которые применяются для передачи видеосигнала и радиоуправления.

К наиболее популярным применениям этого диапазона относятся:

• Передача аналогового изображения от видеокамер охранных систем;
• Трансляция видео с дронов и беспилотников;
• Системы защиты от летательных аппаратов;
• Слежение за воздушные судами (технология ADS-B) и вторичная радиолокация;
• Системы воздушной навигации и посадки;
• Оборудование для спутникового мониторинга за окружающей средой и исследования Земли.

Устройства диапазона 1,2 ГГц обычно относятся к спецоборудованию и могут нуждаться в регистрации или получении лицензии на использование.

Усиление до 15,5 дБи в широком секторе

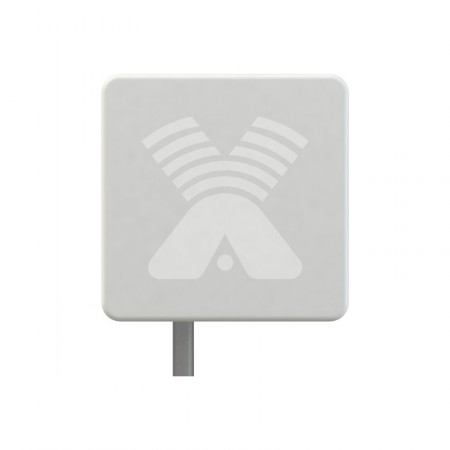

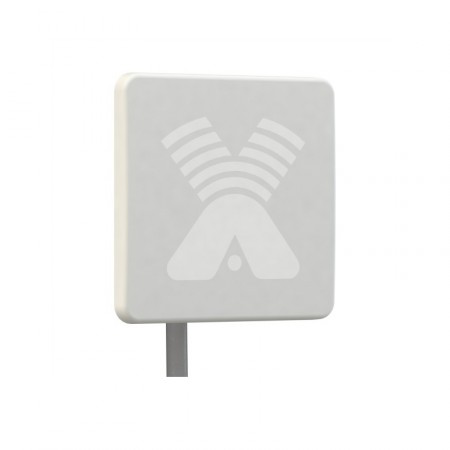

Панельная антенна AX-1214P имеет панельное исполнение, а по конфигурации представляет собой синфазную решетку. Направленная конструкция обеспечивает достаточно высокий уровень усиления, позволяя принимать слабые сигналы в заданном секторе.

• Усиление в рабочем диапазоне частот — от 13,5 до 15,5 дБи. Коэффициент усиления возрастает вместе с частотой, достигая минимума на 1010 МГц и максимума на 1360 МГц;
• Диаграмма направленности — от 28° до 39°. Секторная направленность позволяет «нацеливать» антенну на источник или приемник сигнала, точно определяя рабочую зону подключенного оборудования;
• Низкие потери и минимальный побочный сигнал. Антенна обладает превосходным показателем КСВн, который не превышает 1,5 на частотах до 1350 МГц. Благодаря качественному экрану, отношение вперед/назад находится в пределах 18 дБ. Уровень боковых лепестков минимален (до 12 дБ), что обеспечивает максимальную «концентрацию» сигнала в основном секторе;
• Универсальный коннектор N-female. Разъем «мама» с сопротивлением 50 Ом выведен на обратную сторону панели. Это стандартный резьбовой соединитель, которые обеспечивает надежный контакт и качественное согласование с радиооборудованием.

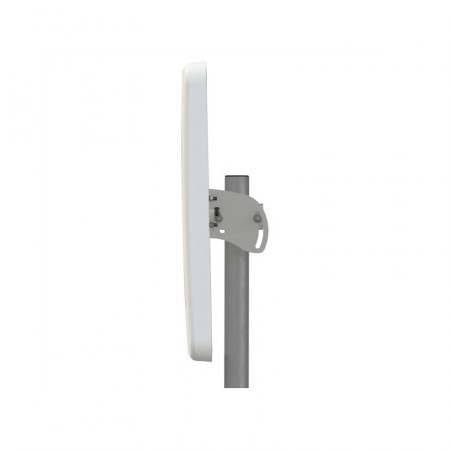

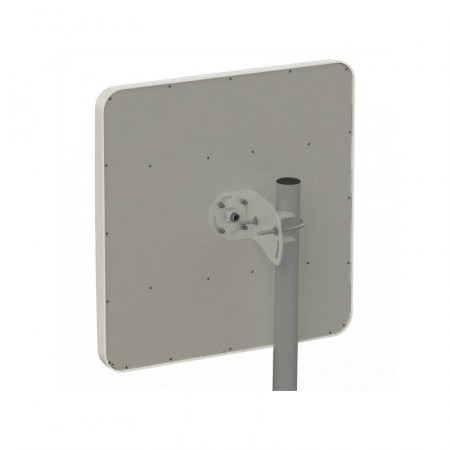

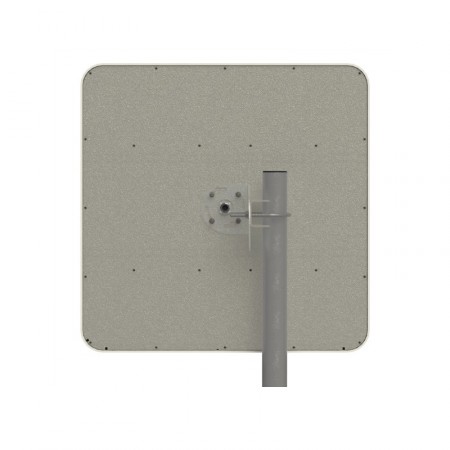

Размер «панели» — 400 мм по высоте и ширине. Корпус защищен по классу IP67, то есть не допускает проникновения внутрь влаги от осадков и загрязнения пылью. Антенна может использоваться в любую погоду при температуре от -50°С до +80°С. Стандартный крепеж помогает зафиксировать антенну на трубостойке и настроить ее направление, угол наклона и поляризацию.

Чтобы купить антенну Antex AX-1214P, нажмите «В корзину» и оформите заказ онлайн. Остались вопросы или для вашего проекта требуются нестандартные решения? Позвоните нам по телефону 8-800-3333-965, и наши менеджеры помогут в решении проблем со связью!
