Антенна AX-1240-09PX для приёма-усиления сигнала 1210-1270 МГц

Панельная антенна AX-1240-09PX применяется для работы с радиочастотным оборудованием в диапазоне 1210–1270 МГц. В России означенные частоты зарезервированы за радиолокационными системами (РЛС) и системами навигации. Антенна имеет усиление 9,2 дБи и работает широком секторе.

Диапазон частот 1,21–1,27 ГГц: для чего используется?

Частоты 1210–1270 МГц в нашей стране отведены для работы различных радионавигационных систем, оборудования радиолокации и исследовательских служб. Часть этого диапазона может быть использована радиолюбителями, но на практике эти частоты используются эксклюзивно государственными ведомствами и военными.

Модель AX-1240-09PX относится к антеннам для спецприменений. Перед использованием передатчиков этого диапазона обязательно сверьтесь с действующими нормами и ограничениями, поскольку его эксплуатация регулируется нормативными актами комиссии по радиочастотам (ГКРЧ).

Усиливающая антенна с широким углом обзора

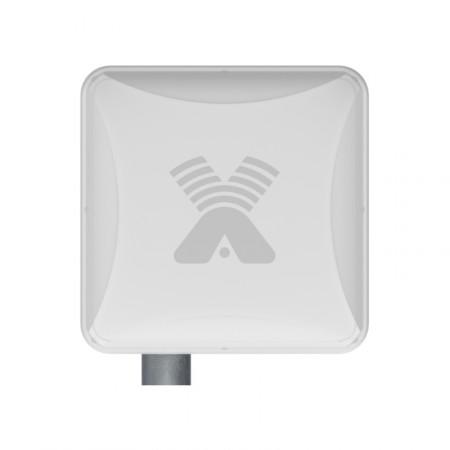

AX-1240-09PX — классическая панельная антенна с линейной поляризацией. Излучающие элементы закрыты пластиковым корпусом, а крепеж рассчитан на уличный монтаж (на круглую опору).

• Коэффициент усиления 9,2 дБи гарантирует, что эта модель сможет принять и передать РЧ-сигнал с большей мощностью и точностью, чем это делают встроенные круговые антенны приборов;
• Секторная диаграмма 54–66° позволяет использовать подключенное оборудование для обслуживания устройств в широком секторе. Такой излучатель можно разместить на высоте для «обзора» определенной зоны;
• Сопротивление 50 Ом соответствует нормам радиосвязи. Именно этот импеданс принят за стандарт среди всех комплектующих, использующихся для приема и передачи ВЧ-сигналов;
• Коннектор N-female совместим со многими соединительными кабелями (джамперами) серий РК50, RG и D-FB. Розетка размещена на обратной стороне прибора;
• Малый размер и вес упрощают монтаж и делают излучатель неприметным в большинстве условий. Размер панели — всего 220 x 220 мм, а вес не превышает 700 г.

Антенна обладает высоким КПД. Благодаря отношению вперед/назад на уровне 14 дБ, минимальное количество сигнала излучается с обратной стороны «панели», а основной сигнал концентрируется в переднем направлении. Коэффициент стоячей волны (КСВ) не превышает 1,5, что также свидетельствует о высокой производительности и минимальном отражении сигнала обратно в кабельную линию.

Крепеж рассчитан на установку на трубостойке, такой как фасадный кронштейн, стальная мачта/столб или другая опора круглого сечения. Узел крепления позволяет легко настроить положение излучателя для лучшего покрытия выбранной области.

Металлические элементы защищены оцинковкой или порошковой покраской, а с передней стороны прикрыты пластиковым корпусом из поликарбоната. Разрешенный диапазон температур — от -50°C до +80°C.

Чтобы купить AX-1240-09PX от Антэкс, нажмите «В корзину» и оформите заказ онлайн. Чтобы заказать индивидуальный проект усиления связи, свяжитесь с нами по телефону 8-800-3333-965!
