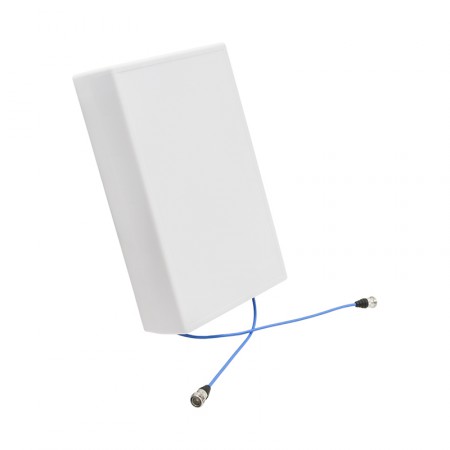

Антенна GSM/3G/4G BS-700/2700-6/8 ID MIMO (Панельная, 6-8 дБ, 2 x N-female)

Цена: 7 500 р.
Скидка: По запросу
Категория: Антенны Baltic Signal
Наличие: Есть в наличии

Артикул: 3732

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Внутренняя антенна сотовой связи для оборудования с поддержкой технологии MIMO. Модель BS-700/2700-6/8 ID MIMO имеет панельное исполнение и широкий частотный диапазон, который позволяет использовать ее в разнообразных промышленных системах усиления и распределения сигнала. Поддерживаются основные сотовые стандарты GSM/3G/4G.

Излучатель для гибридных DAS-систем с поддержкой MIMO

В отличие от стандартных комнатных антенн, которые имеют одинарную конструкцию, предлагаемая модель поддерживает двухканальный режим MIMO и оснащена двумя ВЧ-разъемами. Антенна имеет двойную поляризацию и совместима с оборудованием, которое использует два канала для увеличения скорости и стабильности соединения. Технология MIMO 2x2 активно задействуется в сотовых и WiFi-сетях, поскольку увеличивает пропускную способность, что особенно важно в условиях ограниченного частотного ресурса.

BS-700/2700-6/8 ID MIMO функционирует в верхнем (698–960 МГц) и нижнем (1700–2700 МГц) диапазонах сотовой связи и поддерживает мобильные сети практически любых операторов. Такой широкий диапазон частот охватывает востребованные стандарты связи GSM/3G, а также широкополосные сети LTE на всех популярных частотах (800/900/1800/2100/2600 МГц и др.). Также эта антенна может применяться с беспроводными WiFi-устройствами в частотном диапазоне 2,4 ГГц.

Чаще всего эта антенна используется со следующим типом оборудования:

  • Пассивные DAS-системы с репитерами. Такие системы для усиления и ретрансляции сотового сигнала используют большие участки коаксиальных линий, соединяющие пассивные антенны с активным усилителем-репитером. Репитеры MIMO позволяют усилить сигнал в двух поляризациях, обеспечив качественную связь с оборудованием сотовых операторов;
  • Гибридные DAS-системы. Эта разновидность систем использует оптоволоконные линии с низкими потерями для передачи сигнала на большие расстояния. Пассивные элементы, такие как коаксиальные кабели и антенны, используются лишь на последнем этапе: непосредственно для приема и передачи сигнала в помещении. В гибридных DAS часто реализована поддержка MIMO, что обеспечивает максимальную производительность сотовых сетей внутри зданий;
  • Беспроводное оборудование WiFi (только 2,4 ГГц). Антенна также совместима с разнообразными WiFi-устройствами: роутерами, точками доступа, адаптерами и ретрансляторами. Поскольку технология MIMO активно используется в стандарте 802.11n, эта антенна может стать подходящим решением для организации беспроводной зоны нужной площади в помещениях, в том числе в составе WISP-решений провайдеров.

Излучатель имеет секторную направленность с углом обзора 55–70° по горизонтали и 60–78° по вертикали. Такая диаграмма направленности эквивалентна коэффициенту усиления от 6,5 дБи до 9 дБи. Коэффициент усиления возрастает в диапазоне частот 1700–2700 МГц и снижается в диапазоне 698–960 МГц.

Кронштейн для стены и стандартные разъемы N-типа

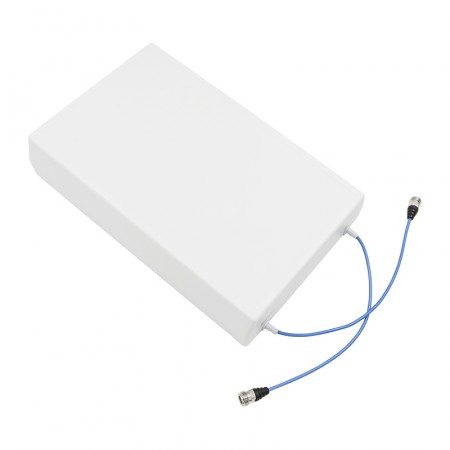

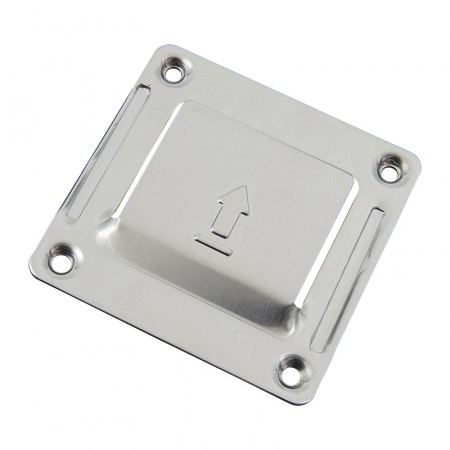

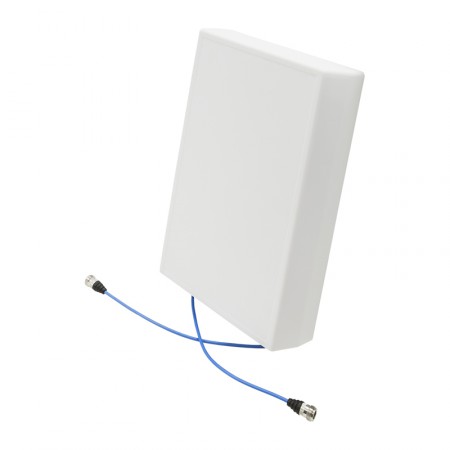

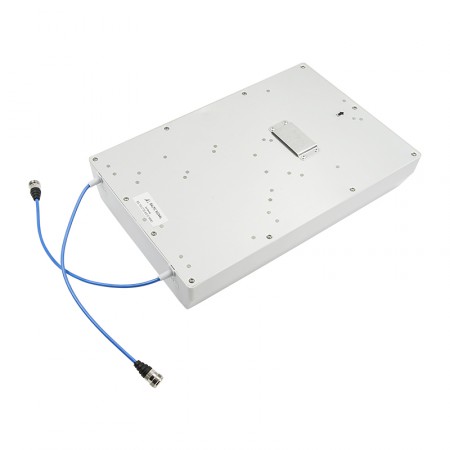

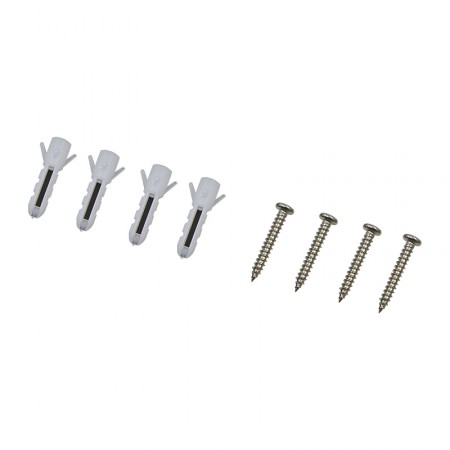

BS-700/2700-6/8 ID MIMO поставляется с кронштейном для установки на стену. Кронштейн представляет собой держатель, которые привинчивается к поверхности при помощи дюбелей и шурупов из набора. Поскольку панельная антенна имеет небольшой размер (340 x 220 мм, толщина всего 65 мм), ее легко встроить в интерьер офиса, квартиры или производственного помещения. Пластик корпуса имеет белый цвет, передняя панель имеет матовую текстуру.

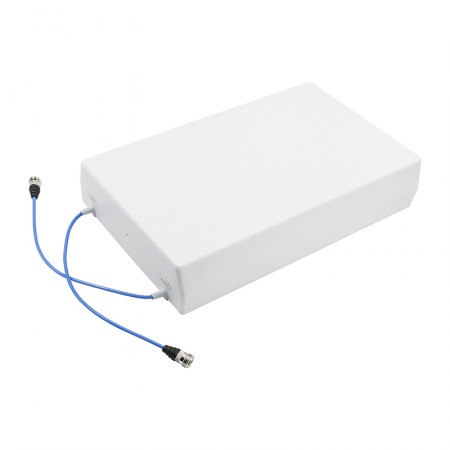

Подключение антенны к оборудованию производится с использованием ВЧ-соединителей N-female (розетки), которые установлены на небольших отрезках кабеля. Для работы режима MIMO используются два разъема. Размещение коннекторов на кабелях упрощает подводку коаксиальных линий, позволяя осуществлять максимально практичный монтаж с использованием кабель-каналов.

Эта модель антенны разработана специально для использования с MIMO-оборудованием в составе гибридных распределенных антенных систем. Изделие отвечает основным требованиям промышленных решений: обладает низким коэффициентом стоячей волны, качественной межполяризационной изоляцией и минимальными значениями пассивной интермодуляции.

Чтобы купить комнатную антенну с поддержкой MIMO и разъемами N-female, нажмите «В корзину» и оформите заказ на сайте. Наши консультанты и специалисты всегда готовы ответить на ваши вопросы по телефону 8-800-3333-965!

Характеристики
Частотные диапазоны 698–960 МГц, 1700–2700 МГц
Коэффициент усиления 6,5–9 дБи
Ширина диаграммы направленности в вертикальной плоскости 55–70°
Ширина диаграммы направленности в горизонтальной плоскости 60–78°
Волновое сопротивление 50 Ом
Поляризация наклонная (X-pol)
КСВн (коэффициент стоячей волны по напряжению) ≤ 1,8
Уровень интермодуляционных искажений третьего порядка (PIM3) ≤ 150 дБн
Развязка между портами ≥ 20 дБ
Максимальная подводимая
мощность
50 Вт
ВЧ-разъем 2 x N-female
Длина кабелей 30 см
Степень защиты оболочки IP40
Материал корпуса АБС-пластик
Рабочая температура от -40°C до +65°C
Температура хранения от -55°C до +80°C
Размер 340 x 220 x 65 мм
Вес 950 г
Комплектация антенна, комплект крепежа, паспорт
