Антенна комнатная ANT-700/2700-FI MIMO (4.3-10-female, 6 dB)

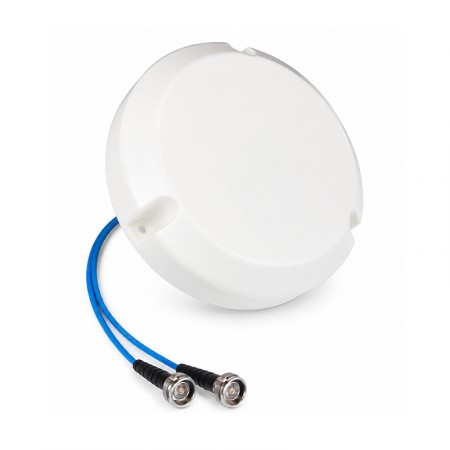

Потолочная антенна с двумя портами 4.3-10-female передает и принимает сигнал сразу по двум независимым каналам с разделением потоков по поляризации. На практике это означает более высокую скорость передачи данных в системах, которые поддерживают режим MIMO 2x2. Антенна работает как раздающий или приемный элемент в системе усиления сотовой связи и устанавливается на подвесной потолок в офисе, торговом помещении или административном здании.

Что подключается к антенне?

Антенна поддерживает три участка радиочастотного спектра: 700–960 МГц, 1700–2200 МГц и 2400–2700 МГц. По поколениям связи это выглядит так:

• 2G — GSM-900 и GSM-1800, голосовая связь и SMS в нижнем участке диапазона;
• 3G — UMTS-900 и UMTS-2100, антенна одинаково принимает 3G независимо от того, в какой из двух полос его развернул оператор;
• 4G — все стандарты 4G/LTE, актуальные для российских операторов (B1/B3/B7/B8/B20/B38);
• Беспроводной WiFi — сигнал на частоте 2,4 ГГц (стандарт для протоколов 802.11b/g/n).

Оба порта 4.3-10-female соединяются с оборудованием, которое поддерживает двухканальный режим MIMO:

• Репитеры и DAS-системы с поддержкой LTE Cat. 4 и выше. В таких системах передается два сигнала, различных по поляризации, что увеличивает скорость мобильного интернета;
• Фемтосоты операторов с внешними антенными выходами;
• Точки доступа, роутеры и адаптеры WiFi на частоте 2,4 ГГц.

Разъем 4.3-10 для промышленных систем

В DAS-системах принято использовать надежные и долговечные разъемы, которые одновременно легко устанавливать на кабель и подключать. Серия разъемов 4.3-10 полностью подходит под эти требования. Эти коннекторы были спроектированы специально для надежного контакта и низкого уровня интермодуляции, что важно при передаче нескольких несущих по общим кабельным линиям.

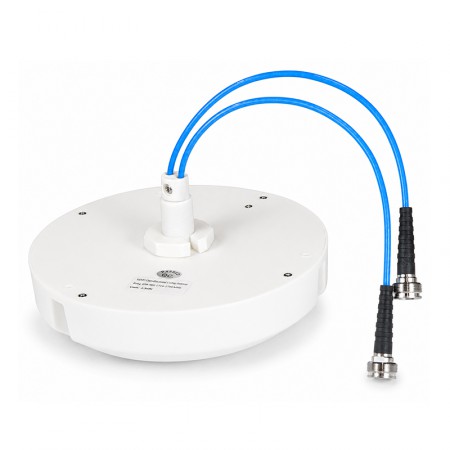

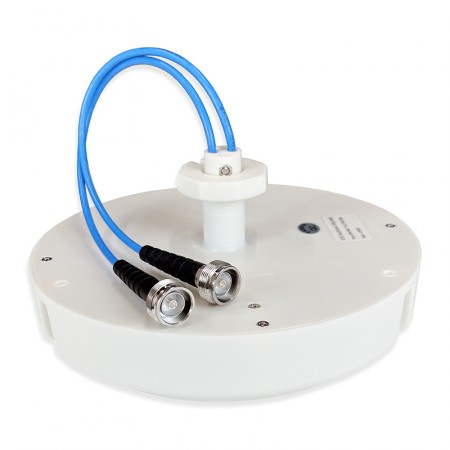

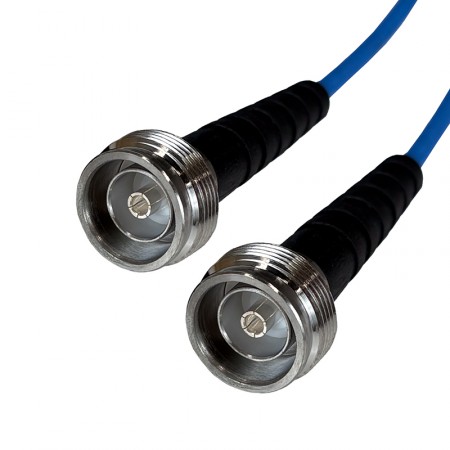

Антенна оснащена двумя розетками 4.3-10, установленными на небольших отрезках выносных кабелей. С розетками совместимы вилки 4.3-10 под ручную фиксацию, под ключ и push-pull: тип соединителей для кабелей снижения выбирают исходя из условий на объекте.

• Усиление на уровне 6 дБи. Антенна распространяет/принимает сигнал по кругу (360°) в горизонтальной плоскости и имеет сплющенную диаграмму (50°) по вертикали. Благодаря этому достигается естественное усиление сигнала по сравнению с полностью изотропными антеннами;
• Сниженный уровень интермодуляции. Нежелательные помехи, которые возникают при передаче одновременно нескольких несущих по общей кабельной системе, у этой модели не превышают -155 дБн;
• Волновое сопротивление 50 Ом. Обеспечено согласование по сопротивлению с радиочастотным оборудованием. Уровень КСВн — не более 1,8;
• Поддержка передачи до 50 Вт. Излучатель рассчитан на промышленные источники сигналов мощностью до 50 Вт. К антенне можно подключить индустриальные репитеры (усилители), модули пассивных и гибридных DAS-систем, точки доступа и другие приборы.

Установка на подвесной потолок

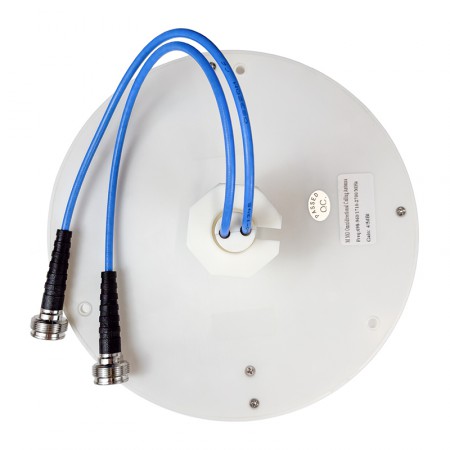

Антенна крепится на потолки типа «Армстронг», где между декоративной панелью и перекрытием достаточно места для подвода кабелей. По краю корпуса предусмотрены отверстия для дополнительной фиксации шурупами. Весь монтаж занимает несколько минут и обходится без специализированного инструмента — корпус просто фиксируется на ячейке подвесного потолка прижимной гайкой. Диаметр корпуса — 215 мм, высота — 40 мм, вес — около 400 г.

Чтобы купить антенну ANT-700/2700-FI MIMO от Вегател, положите товар в корзину и оформите заказ на сайте. Если нужна помощь с проектом системы усиления под конкретное помещение, звоните 8-800-3333-965!
