Репитер-усилитель интернета 3G/4G Baltic Signal BS-3G/4G-70-kit (до 300 м2)

Готовое решение для улучшения качества связи стандартов 3G и 4G в частотных диапазонах 2100 и 2600 МГц. В состав комплекта Baltic Signal включены все компоненты, необходимые для работы системы усиления: репитер, комнатная и уличная антенны, кабельные сборки и переходник для коммутации системы. Набор поддерживает три распространенных стандарта (UMTS-2100, LTE-2100 и LTE-2600) и усиливает как голосовую связь, так и высокоскоростной интернет. Ориентировочная площадь покрытия набора — 300 м².

Усилитель звонков и интернета всех операторов

Использование готового комплекта для усиления сотовой связи устраняет большинство типовых проблем недостаточной мощности исходного сигнала и стабильности интернета в населенных пунктах. Благодаря поддержке двух диапазонов частот, комплект работает с большинством мобильных устройств.

Усилению подвергаются:

• Основные 3G-сети стандарта UMTS-2100. Все федеральные операторы РФ используют частоту 2100 МГц для оказания услуг голосовой связи и мобильного интернета. 3G-соединение поддерживается всеми смартфонами и остается наиболее распространенным видом сотовых коммуникаций;
• LTE-сети стандарта Band 7 (частота 2600 МГц). Для предельно быстрого интернета операторы задействуют 4G-сети LTE-2600. Базовые станции, использующие эту частоту, работают на небольшом расстоянии (обычно несколько кварталов в городской застройке). В связи с этим основное применение стандарта — города, пригороды, новые базовые станции, размещенные в центре населенных пунктов;
• LTE-сети стандарта Band 1 (частота 2100 МГц). Частотный диапазон 2100 МГц также может разделяться операторами и одновременно использоваться для 3G- и 4G-соединений. В будущем запланирован постепенный отказ от 3G-сетей в пользу современного покрытия четвертого поколения;
• Не только интернет — но и VoLTE! Звонки могут работать не только в 3G-каналах, но и в 4G-сетях, если оператор и ваш смартфон поддерживают технологию VoLTE.

Усиление связи заключается в воспроизведении исходного сигнала с улицы с повышением его мощности. Радиоволны «улавливаются» уличной антенной, их мощность наращивается репитером и затем излучается в помещении. Система работает аналогично и в обратном направлении, усиливая сигнал смартфонов, чтобы они могли достичь базовых станций операторов.

Оборудование в составе комплекта BS-3G/4G-70-kit

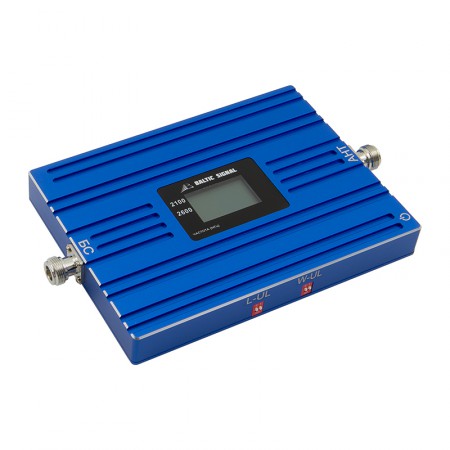

Baltic Signal BS-3G/4G-70 — двухдиапазонный репитер с коэффициентом усиления 70 дБ и выходной мощностью до 200 мВт. Полная совместимость с прочими элементами комплекта обеспечивает высокую производительность и качественное усиление. Наличие ручного управления мощностью позволяет вести приемопередачу на уровне, наиболее комфортном для абонентских устройств и базовых станций оператора. Интегрированная система автоматической настройки (АРУ) предохраняет электронные элементы репитера от выхода из строя при возникновении перегрузки или «закольцовки» сигнала. Подключение кабельных сборок антенн производится с помощью двух разъемов N-female.

Антенны и кабельная система необходимы, чтобы система усиления работала и осуществляла циркуляцию сигнала с улицы внутрь помещения и обратно:

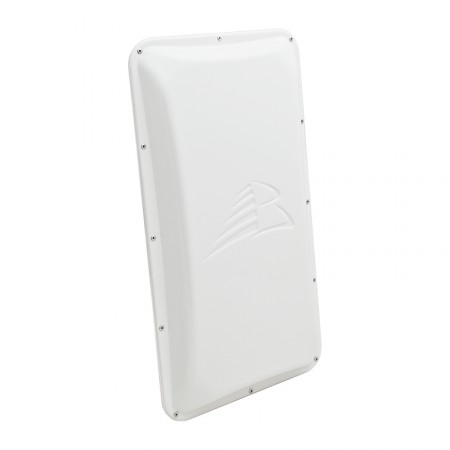

• ASTRA 3G/4G — внешняя (уличная) панельная антенна с коэффициентом усиления до 18 дБи и шириной диаграммы направленности 36°. Благодаря высокому коэффициенту усиления, антенна может использоваться на объектах различной удаленности от ближайшей вышки сотовой связи (обычно 5–15 км). Конструкция излучателя предусматривает позиционирование в направлении вышки оператора;

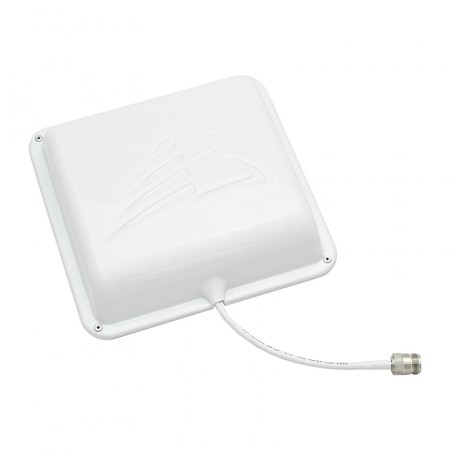

• VITA-5 — компактная и легкая внутренняя (комнатная) антенна. Этот прибор используется для распространения (приема и передачи) высокочастотного сигнала в помещении. В составе комплекта VITA-5 отвечает за обмен данными между репитером и мобильными устройствами пользователей;
• Для подключения антенн к репитеру в состав комплекта включены качественные кабельные сборки 5D-FB длиною 5 и 10 метров. Для обеспечения совместимости разъемов различных компонентов в состав также включен переходник (с коннектора SMA-female на N-male).

Установка, подключение и настройка BS-3G/4G-70-kit может производиться как пользователем системы самостоятельно, так и силами подрядных организаций. Комплектная документация содержит доступно изложенную информацию о правилах установки и эксплуатации.

Как и в случае с любой другой системой усиления связи, уличная антенна комплекта должна принимать хотя бы самый слабый входящий сигнал. При полном отсутствии сотового покрытия по месту установки усиление невозможно. При выборе системы усиления связи необходимо отталкиваться от результатов анализа радиочастотной обстановки на местности, произведенного при помощи специализированных приборов или мобильных приложений для смартфонов.

Усиление связи иногда требует подготовки индивидуального проекта, учитывающего особенности местоположения и планировки помещения. Наши менеджеры предложат доступные варианты оборудования и помогут скорректировать комплектацию по номеру 8-800-3333-965!

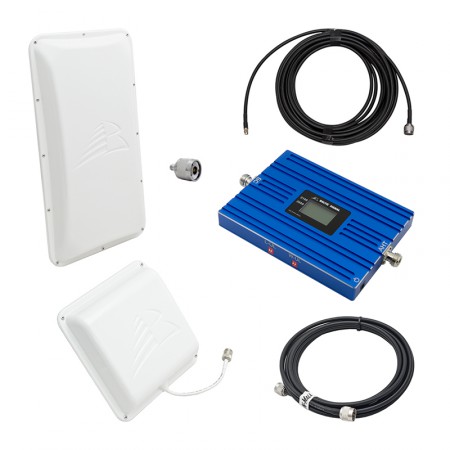

Состав комплекта:

• Репитер Baltic Signal BS-3G/4G-70
• Уличная антенна ASTRA 3G/4G (панельная, 16–18 дБи)
• Комнатная антенна VITA-5 (панельная, 7–10 дБи)

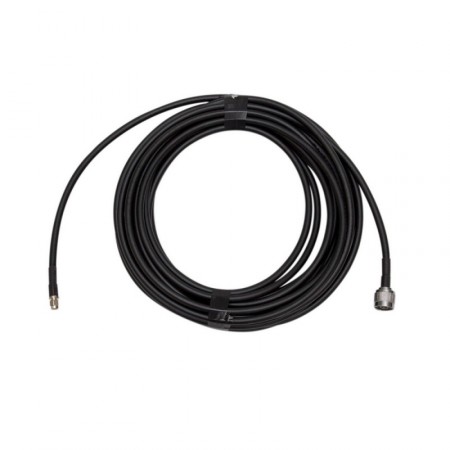

• Кабельная сборка 5D-FB с разъемами N и SMA длиною 10 м

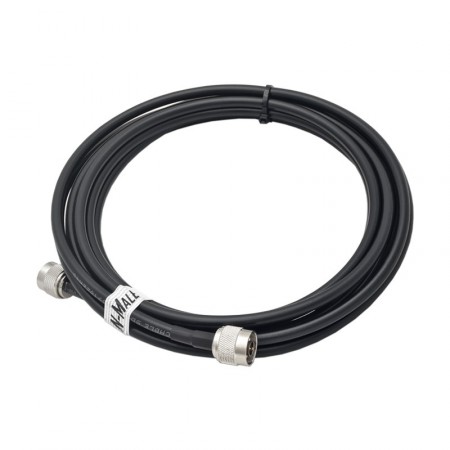

• Кабельная сборка 5D-FB с разъемами N длиною 5 м

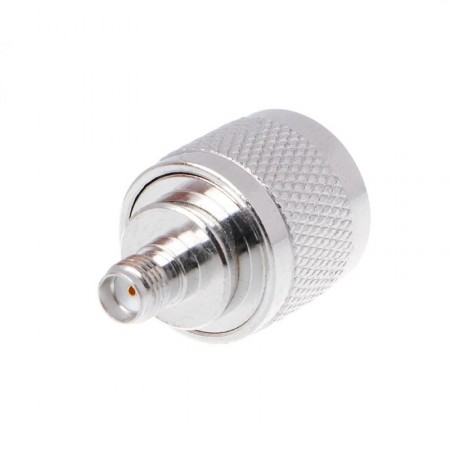

• Переходник SMA-female — N-male
