Переходник SN-321 SMA-female - N-male

Розетка SMA-female с одного конца, вилка N-male с другого — и никаких лишних кабелей! Переходник SN-321 напрямую состыковывает оборудование с разными разъемами, сохраняя согласование 50 Ом. Позолоченный центральный контакт не окисляется, никелированный корпус защищает от коррозии и износа при длительной эксплуатации.

Когда нужен этот переходник?

Разъемы SMA и N встречаются на разном оборудовании и напрямую несовместимы — несмотря на общий принцип резьбового соединения, их геометрия и размеры принципиально отличаются. Переходник SN-321 решает эту несовместимость без дополнительных кабелей и пигтейлов.

Наиболее частые сценарии применения:

• Ввод кабеля с разъемом SMA в помещение через стену. SMA-разъем тоньше, чем коннекторы N-серии, и требует меньшего отверстия при прокладке. Этим часто пользуются при монтаже готовых комплектов усиления: в здание заводится провод с компактной SMA-вилкой, а переходник помогает подключить его к усилителю с N-розеткой;
• Подключение несовместимой антенны. Прямое подключение антенны с разъемом SMA-male к репитеру или другому профессиональному радиоустройству. С адаптером антенну можно просто накрутить на ответный разъем;
• Соединение измерительного и прочего оборудованием. Соединение измерительного прибора с антенной или нагрузкой, когда разъемы на них не совпадают. Быстрая стыковка любых двух ВЧ-устройств с разъемами SMA и N без изготовления кабельной сборки.

Разъемы SMA и N — в чем разница?

SMA (SubMiniature version A) — компактный ВЧ-коннектор с резьбой 1/4″-36 и рабочим диапазоном до 18 ГГц. Небольшие габариты делают его стандартом для роутеров, модемов, автомобильных репитеров и портативного измерительного оборудования.

N-type — более крупный разъем с резьбой 5/8″-24, рассчитанный на частоты до 11 ГГц. Крупная резьба обеспечивает механическую прочность и хорошую защиту от влаги, поэтому N-коннекторы традиционно используются в стационарном профессиональном оборудовании: репитерах, усилителях, антенных системах и СВЧ-приборах.

Хотя разъемы имеют схожий принцип работы (оба резьбовые, оба применяются в радиотехнике), они физически несовместимы. SN-321 служит мостом между ними.

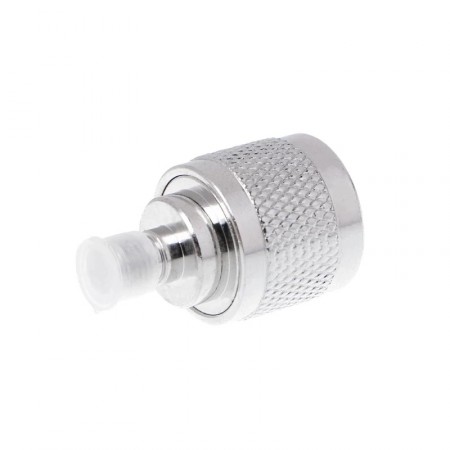

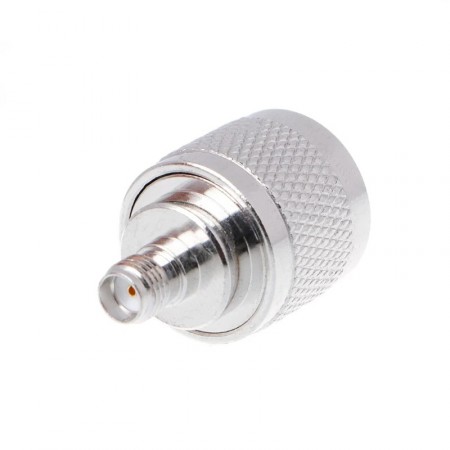

Прямой переходник с насечками

Центральные элементы переходника покрыты золотом: оно не окисляется, сохраняет свои проводящие свойства на протяжении всего срока службы и выдерживает многократные циклы подключения без деградации контакта. Корпус с никелевым покрытием устойчив к механическим воздействиям и коррозии. На стороне N-male нанесены насечки для простой закрутки руками.

Переходник компактный и легкий — его вес всего 27 г.

Добавьте товар в корзину и оформите заказ на сайте! Условия оплаты и доставки смотрите в соответствующих разделах. По вопросам подбора переходников и комплектующих звоните по номеру 8-800-3333-965.
