Кабель RFS (коаксиальный фидер 1/4) (LCF14-50J)

Цена: 300 р.
Категория: Кабель
Наличие: Под заказ

Артикул: 2964

Купить
В сравнение

Фидерный кабель 1/4″ от бренда RFS находит применение в системах мобильной и спутниковой связи, а также в системах усиления и ретрансляции высокочастотного сигнала. Низкие параметры затухания и высокая гибкость делают RFS LCF14-50J оптимальным вариантом для изготовления так называемых джамперных кабелей, которые используются для соединения активного радиооборудования и антенн базовых станций операторов.

В чем преимущества фидерного кабеля RFS CELLFLEX LCF14-50J?

По своим габаритам и техническим характеристикам фидер 1/4″ близок коаксиальному кабелю марки 8D-FB, однако обладает меньшими потерями и лучшей защитой от помех.

Основные преимущества RFS LCF14-50J:

  • Низкие потери позволяют применять кабель в чувствительных ВЧ-системах, в том числе при передаче сигнала сотовой связи высокой частоты (до 15,8 ГГц);
  • Сплошной экран создает надежную защиту от внешних помех и шумов;
  • Низкие показатели КСВн и минимальные интермодуляционных помехи повышают производительность фидерного тракта;
  • Благодаря применению устойчивых к нагреву материалов, кабель может применяться для передачи ВЧ-сигнала высокой мощности.

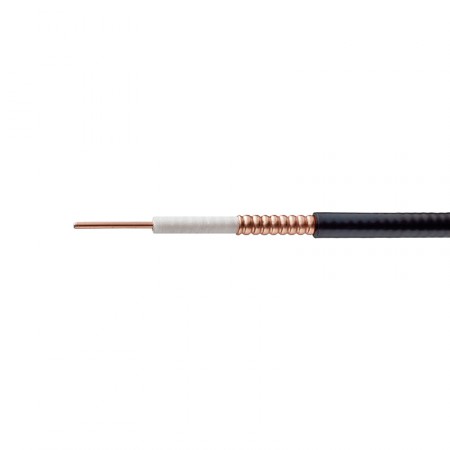

Структура кабеля RFS LCF14-50J

Центральная жила кабеля представляет собой алюминиевый провод Ø2,4 мм с медным покрытием. Для сохранения соосности проводников вокруг жилы размещен диэлектрик из вспененного полиэтилена (Ø6 мм). Внешний проводник, выполняющий экранирующую функцию, представляет собой сплошную гофрированную медную трубку (Ø7,5 мм). Внешняя оболочка кабеля из полиэтилена черного цвета имеет диаметр 10 мм.

Кабель допускает уличную эксплуатацию при температуре от -50°C до +85°C, а установку — при температуре от -40°C до +60°C.

В отличие от других типоразмеров фидерного кабеля, фидер 1/4″ обладает достаточной гибкостью для удобной прокладки снаружи и внутри помещений. Минимальный радиус однократного изгиба составляет 40 мм, что делает фидер сравнимым по удобству монтажа с обычными коаксиальными кабелями.

Чтобы купить кабель RFS CELLFLEX LCF14-50J, добавьте товар в корзину, укажите необходимое количество (длину) и оформите заказ онлайн. По вопросам, связанным с подбором кабеля и оборудования для усиления сигнала, вы всегда можете обратиться к нашим специалистам по телефону 8-800-3333-965.

Цена указана 1 м погонный.

Кабель RFS LCF14-50J — спецификации [PDF, ~260Kb]

Характеристики
Тип кабеля коаксиальный фидер 1/4″ SF
Центральный проводник (материал) алюминий, покрытый медью
Центральный проводник (диаметр) 2,4 мм
Диэлектрик (материал) вспененный полиэтилен
Диэлектрик (диаметр) 6 мм
Внешний проводник (материал) гофрированная медная трубка
Внешний проводник (диаметр) 7,5 мм
Внешняя оболочка (материал) полиэтилен (PE)
Внешняя оболочка (диаметр) 10 мм
Цвет черный
Максимальная рабочая частот 15,8 ГГц
Волновое сопротивление 50 ±1,5 Ом
Скорость распространения сигнала 83%
Погонная емкость 80 пФ/м
Погонная индуктивность 0,205 мкГн/м
Затухание (на 100 м, при 20°C) 1 МГц: 0,41 дБ
100 МГц: 4,20 дБ
200 МГц: 6,00 дБ
450 МГц: 9,13 дБ
700 МГц: 11,52 дБ
800 МГц: 12,36 дБ
900 МГц: 13,16 дБ
1800 МГц: 19,10 дБ
2000 МГц: 20,22 дБ
2200 МГц: 21,31 дБ
2400 МГц: 22,35 дБ
2700 МГц: 23,85 дБ
3000 МГц: 25,28 дБ
3500 МГц: 27,54 дБ
4000 МГц: 29,68 дБ
5000 МГц: 33,67 дБ
15800 МГц: 66,21 дБ
Пиковая мощность 20,9 кВт
Пиковое напряжение 1050В
Напряжение пробоя оболочки 5000В (RMS)
Сопротивление внутреннего проводника по постоянному току 6,1 Ом / 1000 м
Сопротивление внешнего проводника по постоянному току 4,4 Ом / 1000 м
Пассивная интермодуляция (PIM) -160 дБн
КСВн ≤ 1,222
Минимальный радиус изгиба (однократный) 40 мм
Минимальный радиус изгиба (многократный) 85 мм
Изгибающий момент 1,9 Н·м
Максимальная сила натяжения 890 Н
Рекомендуемое расстояние между точками креплениями 0,5 м
Максимальное расстояние между точками креплениями 1 м
Температура монтажа от -40°С до +60°С
Температура эксплуатации от -50°С до +85°С
Температура хранения от -70°С до +85°С
Вес 9,5 кг / 100 м
