Комплект Kroks KSS20-R4 - WiFi роутер LTE cat.4 с внешней антенной

Набор Крокс для усиления интернета на большой дистанции от оборудования оператора. В основе комплекта — направленная антенна с повышенным усилением 20 дБи. Это практически предел для антенн такого класса: именно высокое усиление определяет, что набор будет уверенно работать даже на удалении от сотовой вышки. Антенна подключается к роутеру Rt-Cse m4 с модемом LTE Cat. 4, к которому по WiFi или кабелем подсоединяются ваши устройства.

Мощная LTE -антенна с направленным действием

Антенна комплекта работает в диапазоне 1700–2700 МГц, который охватывает популярные стандарты LTE B1 (2100 МГц), B3 (1800 МГц), B7 (2600 МГц) и некоторые другие. Именно эти диапазоны дают наибольшую скорость интернета. Если вы находитесь далеко за городом и ваш оператор использует низкие частоты (B8/B20), вам понадобится другой набор. Перед покупкой стоит уточнить, какие частоты использует оператор в вашем конкретном месте!

Панельная антенна работает иначе, чем всенаправленные излучатели: вся энергия приема сосредоточена в узком секторе в сторону вышки. Чем точнее навести — тем лучше результат. На обратной стороне панели размещены два разъема N-female с разными поляризациями — вертикальной и горизонтальной. Так работает технология MIMO — антенна принимает два независимых потока одновременно, а LTE-роутер затем объединяет их в один канал.

Корпус панели рассчитан на постоянную уличную эксплуатацию: выдерживает ветер до 30 м/с и температуру от -40°С до +90°С.

Роутер Kroks Rt-Cse m4

В роутер встроен модем класса LTE Cat. 4 — не самая старшая категория, но для большинства задач вполне достаточная. Скорость загрузки — 150 Мбит/с, отдачи — 50 Мбит/с. На практике реальная скорость определяется тем, насколько загружена вышка оператора и насколько точно антенна на нее настроена.

Для работы режима MIMO уличная антенна подсоединяется к роутеру двумя кабелями. На корпусе предусмотрены стандартные SMA-розетки (подписаны MAIN и DIV).

Роутер укомплектован слотом под одну карту Nano-SIM. Устройство совместимо с МТС, Мегафон, Билайн, T2, Yota и другими операторами в поддерживаемых диапазонах.

• Беспроводная сеть WiFi по стандарту 802.11 b/g/n. Сеть работает на скорости до 300 Мбит/с и соединяет смартфоны, ноутбуки и планшеты. Круговые антенны для подключения к роутеру уже входят в набор поставки;
• Четыре порта Ethernet (100 Мбит/с). Три LAN для проводных устройств и один WAN для кабеля провайдера или каскадирования с другим роутером;
• Веб-интерфейс для настройки сети. В панели администрирования можно увидеть уровень сотового сигнала, что помогает в регулировке положения наружной антенны. Также роутер снабжен всеми прочими настройками маршрутизации, которые могут понадобиться при развертывании домашней или небольшой офисной сети;
• Расширение функций. Поскольку веб-интерфейс построен на открытой платформе OpenWRT, его функционал можно расширить установкой дополнительных пакетов (приложений).

Все комплектующие в этом наборе (антенна, кабели, роутер) имеют общее волновое сопротивление 50 Ом, что обеспечивает согласованную работу с минимальными потерями сигнала.

Как выполняется монтаж оборудования

Излучатель крепится кронштейном к стене и нацеливается на ближайшую базовую станцию. Две кабельные сборки по 10 м проводятся внутрь помещения и соединяют антенну с роутером. После подключения кабелей и установки SIM-карты роутер можно включить в электрическую сеть. На последнем этапе выполняется донастройка антенны для лучшего приема сигнала.

Удобнее наводить антенну вдвоем: один человек поворачивает панель, второй отслеживает уровень сигнала в интерфейсе роутера. Найдя положение с максимальным сигналом, крепление фиксируют до конца.

Чтобы купить набор KSS20-R4, оформите заказ на сайте с доставкой по России. Если не уверены, подойдет ли комплект для вашего места — позвоните нам по номеру 8-800-3333-965. Мы поможем проверить покрытие и подобрать подходящий набор!

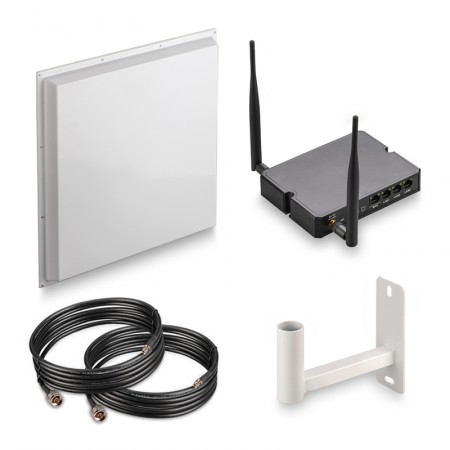

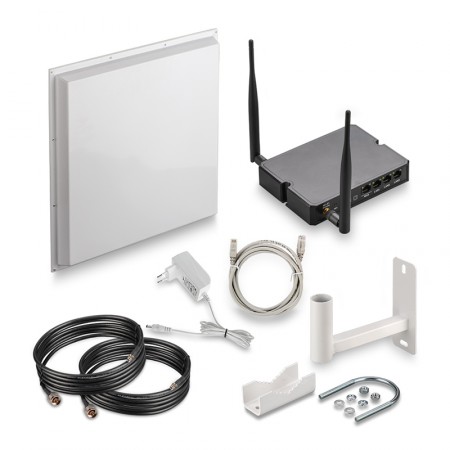

Состав комплекта:

• 4G-роутер Kroks Rt-Cse m4
• Уличная антенна KAA20-1700/2700 (панельная, 20 дБи)
• Две WiFi-антенны KC5-2400
• Две кабельные сборки 5D-FB с разъемами N и SMA длиною 10 м
• Ethernet-кабель (патч-корд) длиною 0,5 м
• Блок питания
• Фасадный кронштейн KH-200
• Комплект крепежа и метизов

Комплект Kroks KSS20-R4 — паспорт [PDF, ~920Kb]

Роутер Kroks Rt-Cse m4 — паспорт [PDF, ~863Kb]

Роутер Kroks Rt-Cse m4 — руководство по веб-интерфейсу [PDF, ~11.9Mb]
