iRZ R11-L - Промышленный роутер (LTE Cat. 4, Dual-Sim, Passive PoE)

Промышленный LTE-роутер для организации резервируемого канала связи в системах автоматики, телеметрии и удаленного мониторинга. Модель не имеет встроенного модуля WiFi и предназначена для подключения устройств через проводные интерфейсы. Прибор работает в сетях 4G (LTE Cat. 4 до 150/50 Мбит/с), 3G и 2G. Два разъема Mini-SIM обеспечивают резервирование канала с автоматическим переходом на запасную SIM-карту при пропадании сигнала.

Кому подойдет этот роутер?

Модель iRZ R11-L разработана как упрощенная версия без WiFi для применения в сфере автоматизации и промышленности:

• Индустриальная автоматика. Связь между станками, удаленный доступ к ЧПУ, сбор данных с датчиков на производстве. WiFi здесь не нужен, важна надежность проводного Ethernet и резервирование сотовых каналов;
• Удаленные объекты без проводного интернета. Нефтяные скважины, метеостанции, пункты учета электроэнергии. Модем держит связь через 4G и используется для сбора и передачи данных;
• Транспортная телематика. Бортовые сети грузовиков, автобусов, спецтехники, где требуется считывание данных и мониторинг состояния;
• Видеонаблюдение за периметром. Благодаря сквозному PoE, IP-камера получает питание от роутера, а роутер — от инжектора или другого источника в помещении. Вся линия — один Ethernet-кабель.

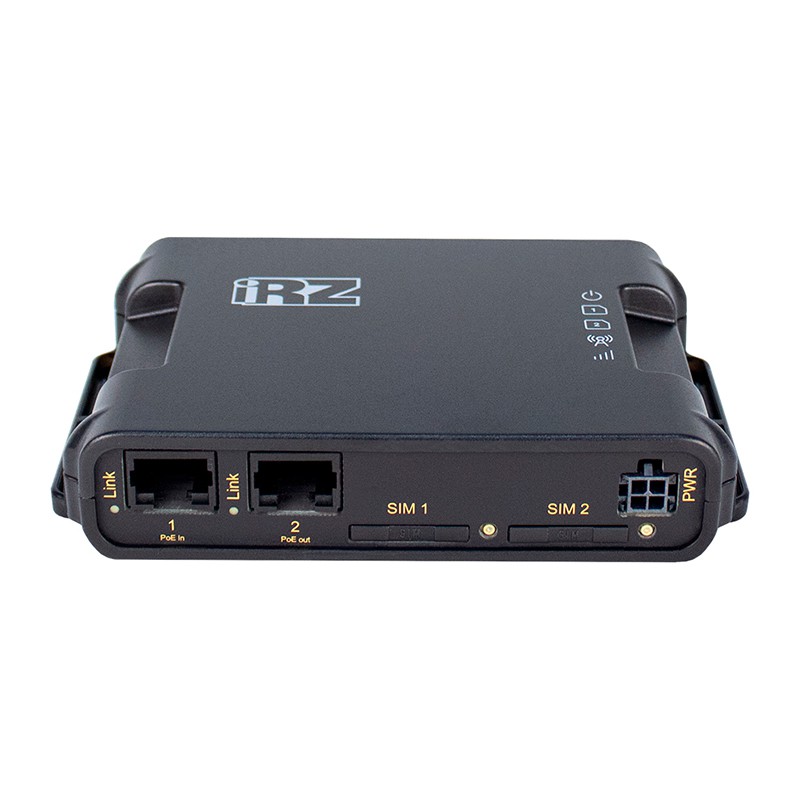

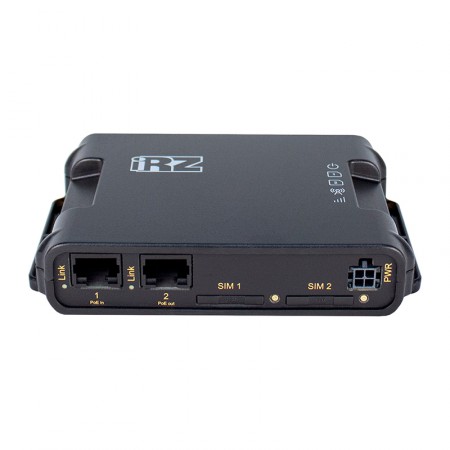

Два порта Ethernet и сквозное питание

Оборудование, которое подключено к роутеру, часто располагается поблизости — в серверной комнате, под потолком цеха, в герметичном боксе, на столбе. Прокладывать отдельную розетку к каждому устройству неудобно, а иногда и технически невозможно. R11-L решает эту задачу за счет двух портов Ethernet (10/100 Мбит/с) и сквозного Passive PoE:

• Port 1 принимает питание 9–54В от внешнего инжектора или бортовой сети;
• Port 2 отдает питание (11–53В) на подключенное устройство — IP-камеру, контроллер, второй роутер, точку доступа и т. п.

Вся система питается от одного патч-корда, который заходит в Port 1. Никаких лишних проводов, никаких дополнительных блоков питания на объекте!

Встроенный механизм «Защитник PoE» отслеживает состояние выходного порта. При неисправности он отключает питание в целях безопасности и через 2 секунды пробует подать питание снова. Если проблема сохраняется — повторяет попытку еще раз, уже через 5 секунд.

Переключение между SIM-картами без участия человека

Связь на промышленных объектах не должна прерываться, даже когда у одного оператора возникает авария на сети. Два слота Mini-SIM работают по принципу «основная + резерв». Вы задаете приоритетную карту, а роутер сам переключается, когда пропадает доступ в интернет (пропадает сигнал, исчерпан лимит трафика, SIM-карта заблокирована в роуминге и т. п.).

После восстановления связи с приоритетным оператором роутер самостоятельно переключается на основную SIM-карту. Интервал возврата задается пользователем в пределах от нескольких секунд до нескольких часов.

Сотовый модуль LTE Cat. 4 обеспечивает скорость до 150 Мбит/с на прием (в режиме MIMO) и 50 Мбит/с на передачу. При отсутствии покрытия 4G устройство автоматически переходит на сети 3G или 2G, сохраняя канал связи. Поддерживаются частотные диапазоны, активно используемые российскими операторами (B1/B3/B7/B8/B20 и более редкие B38/B40).

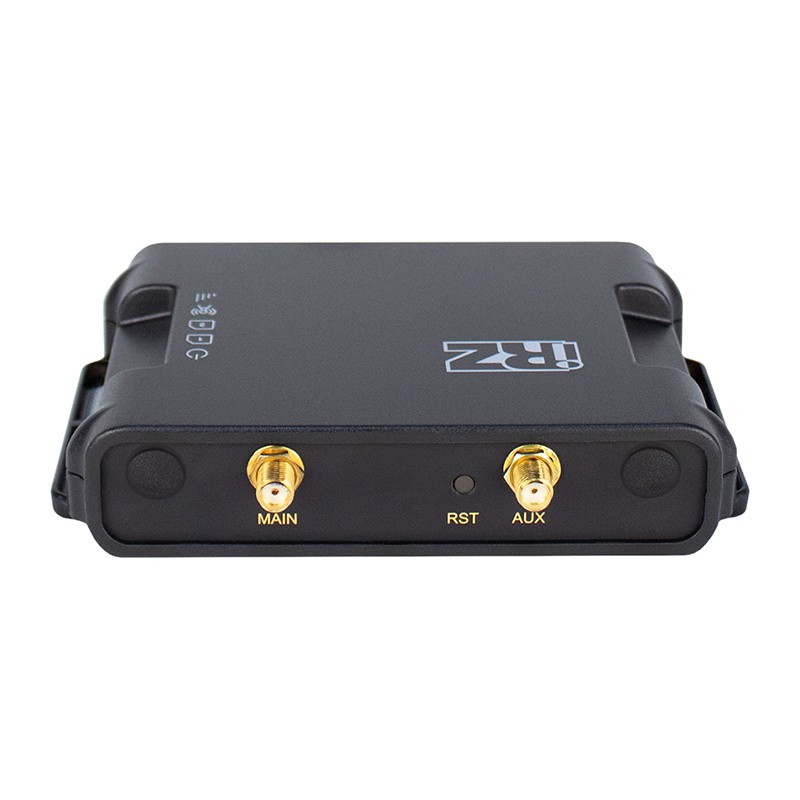

Роутер поставляется без LTE-антенн. В зависимости от условий эксплуатации (загородный объект, транспорт, производство) вы можете подобрать антенну, подходящую именно под ваш случай (уличная усиливающая, автомобильная магнитная, промышленная врезная). Для подключения антенн на корпусе роутера предусмотрены два входа SMA-female (для работы в двухканальном режиме MIMO).

GPI/GPO: роутер как часть автоматики

4-контактный разъем MicroFit-4 объединяет схему питания и два интерфейса ввода/вывод. Контакты питания используются как альтернатива для PoE, когда роутер необходимо запитать непосредственно от электрической розетки (через адаптер питания) или другого источника постоянного тока. Интерфейсы GPIO используются при работе с автоматикой:

• GPO — выход типа «открытый коллектор», коммутирует минус источника, максимальный ток 150 мА. Через него можно активировать сирену, удаленно включить оборудование или открыть электромагнитный замок;
• GPI — вход для подключения внешних устройств. Логический уровень «1» — 3–54В, «0» — 0–0,5В. К нему подключают детекторы открытия дверей и окон, датчик протечки, сигнализацию и т. п. Все события обрабатываются внутри устройства. При срабатывании триггера роутер может выполнить заданную команду или отправить SMS. Это избавляет от необходимости ставить отдельный программируемый контроллер там, где достаточно одного R11-L.

Сетевые функции и управление

R11-L использует операционную систему iRZ OS на базе OpenWRT 19. Платформа поддерживает основные протоколы статической и динамической маршрутизации, зашифрованные туннели, динамический DNS и различные технологии, упрощающие настройку и администрирование локальной сети.

Гибкая платформа допускает установку дополнительных пакетов, что позволяет интегрировать решения от iRZ в различные системы автоматизации и производства.
