iRZ R11-A - Промышленный роутер (LTE Cat. 6, Dual-Sim, Passive PoE)

Роутер iRZ R11-A — промышленное устройство для передачи данных в сетях 4G/LTE с поддержкой агрегации частот. Эта версия намеренно лишена WiFi и GPS: устройство заточено под машинное взаимодействие, где точка доступа и приемник навигации избыточны. Модель R11-A применяется там, где нужна устойчивая телеметрия, управление автоматикой или работа в сценариях IoT/M2M.

Роутер LTE Cat. 6 с агрегацией несущих

Сотовый модуль LTE Cat. 6 отличается от более простых моделей поддержкой агрегации частотных диапазонов — устройство «суммирует» две несущие полосы. Это поднимает скорость приема до 300 Мбит/с. На загруженных базовых станциях агрегация сглаживает провалы: когда один диапазон перегружен, второй компенсирует часть нагрузки. Для объектов с непрерывным потоком данных (видеонаблюдение, онлайн-мониторинг, управление удаленными узлами) агрегация становится ощутимым преимуществом перед роутерами Cat. 4.

Модем поддерживает все основные диапазоны частот, которые используют российские операторы для развертывания быстрых LTE-сетей. При отсутствии LTE-покрытия сотовый модуль автоматически переходит в режим 3G.

Прибор оснащен двумя слотами под карты Mini-SIM с лотковой системой извлечения. В настройках задается приоритетная SIM и интервал попытки возврата на основной канал. При потере соединения через одну карту устройство переходит на вторую без ручного вмешательства. Такая схема охватывает типичные промышленные требования к отказоустойчивости: объект остается на связи, даже если у одного из операторов возникли проблемы.

Антенны и условия эксплуатации

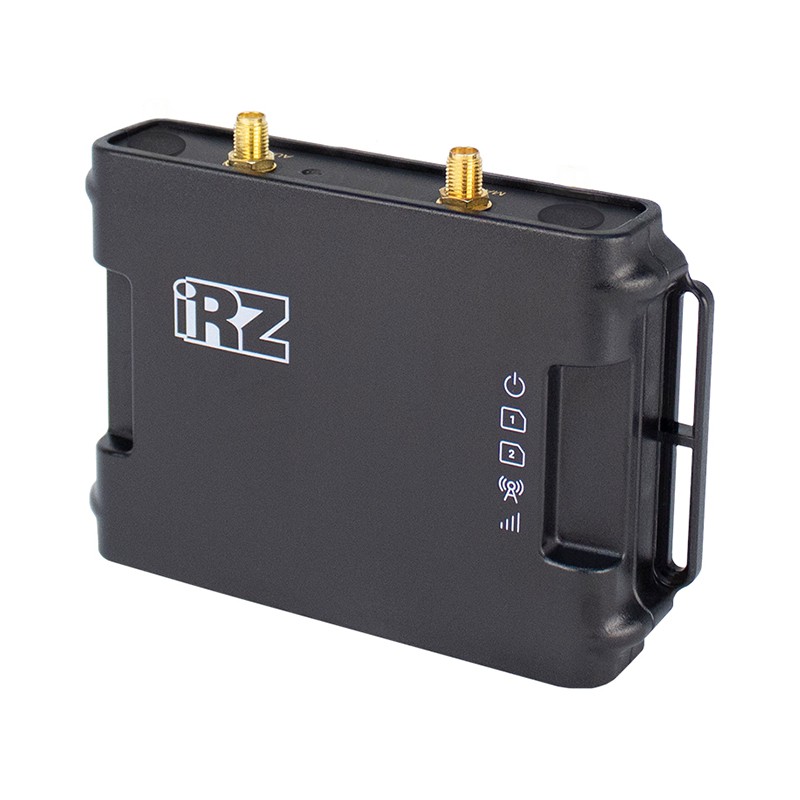

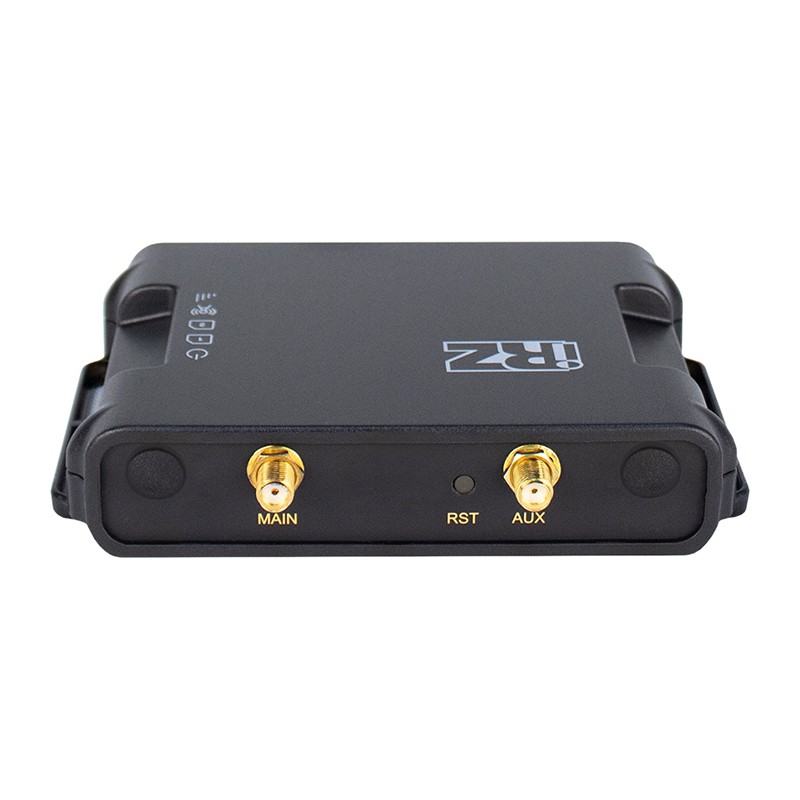

Антенны LTE не входят в комплект поставки и покупаются отдельно. Для подключения антенн на задней панели предусмотрены два разъема SMA-female (MAIN — основная антенна, AUX — дополнительная для работы в режиме MIMO).

При уверенном сигнале к роутеру могут быть подключены обычные антенны-рожки. При слабом сигнале подбирается наружная усиливающая антенна, а для транспорта и систем автоматики — модели с магнитным или врезным креплением.

Passive PoE - in и PoE - out — питание через витую пару

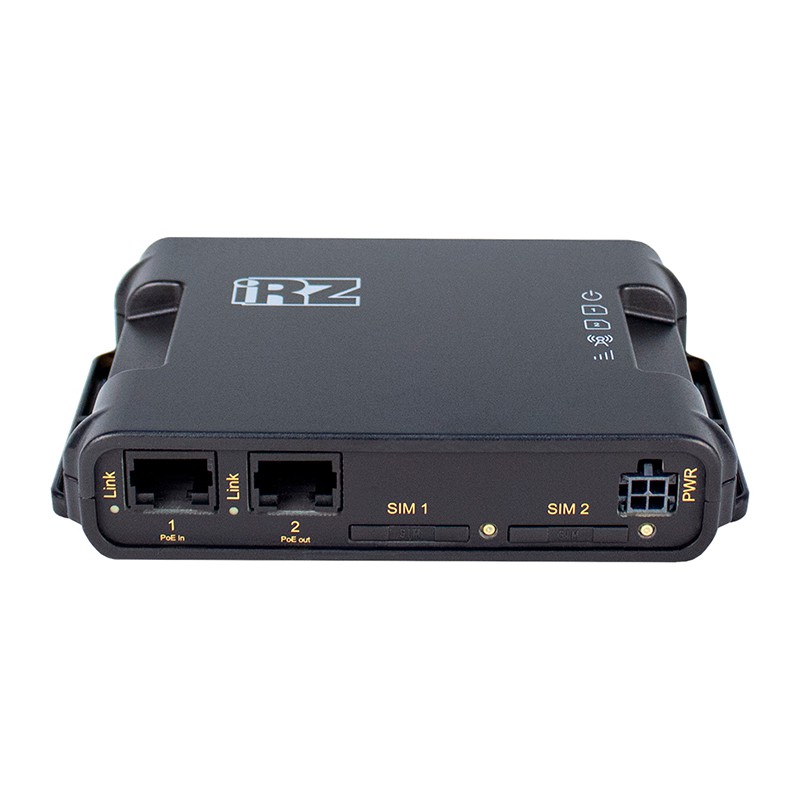

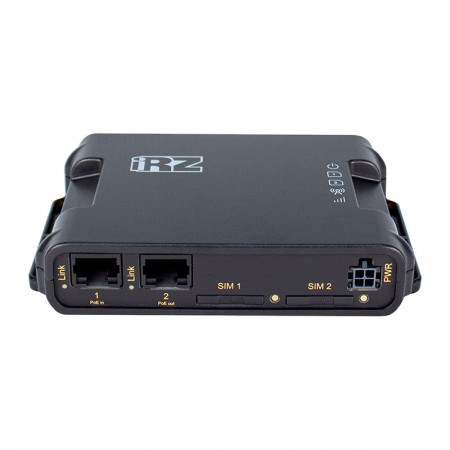

Порты Ethernet на R11-A выполняют двойную функцию. Помимо проводного подключения устройств (до 100 Мбит/с), они также обеспечивают возможности входного и сквозного питания оборудования:

• Порт 1 — Passive PoE-in. Прибор принимает питание на первом порту с напряжением 9–54В. Удобно при монтаже в шкафах автоматики, где тянуть отдельный силовой кабель нецелесообразно;
• Порт 2 — Passive PoE-out. Роутер подает питание на подключенное устройство — максимум 800 мА при 12В или 500 мА при 24В. Сквозное питание убирает необходимость в отдельном PoE-инжекторе при подключении IP-камеры или другого оборудования с поддержкой PoE.

GPI и GPO: интеграция с датчиками и исполнительными устройствами

Через 4-контактный разъем MicroFit роутер подключается к внешнему питанию (если не используется PoE) и датчику/реле. Контакт GPI считывает дискретные сигналы — логические «0» и «1» в зависимости от напряжения. Выход GPO коммутирует нагрузку с максимальным током 150 мА для управления подключенным оборудованием.

На практике через GPI подключают датчики присутствия и открытия дверей/окон, системы сигнализации, аварийные сигналы. Через GPO — реле, системы освещения, маломощные исполнительные устройства. Разъем совмещен с питанием в одном коннекторе MicroFit, что упрощает подключение на DIN-рейке или в монтажном шкафу.

Сетевые функции, полезные на производстве

Роутер работает под управлением iRZ OS на базе OpenWRT 19. Это позволяет пользоваться базовым набором функций, а также устанавливать дополнительные пакеты, расширяющие функционал. «Из коробки» роутер поддерживает статическую и динамическую маршрутизацию, VLAN, защищенные туннели (OpenVPN, IPsec, GRE, PPTP, L2TPv2/v3), перезагрузку при зависании, удаленный мониторинг и управление.

Устройство сохраняет работоспособность в широком диапазоне условий: при температуре от -40°C до +65°C и повышенной вибрации (М5 ГОСТ 25467-82). Роутер может устанавливаться в гермобоксы, но сам не имеет защиты от влаги (IP30).

R11-A закрывает задачи там, где канал связи работает без участия человека: телеметрия и диспетчеризация, управление автоматикой и SCADA, охрана и видеонаблюдение, банкоматы и платежные терминалы. Чтобы купить роутер, положите товар в корзину на сайте. Интересующие вопросы можно задать по номеру 8-800-3333-965!
