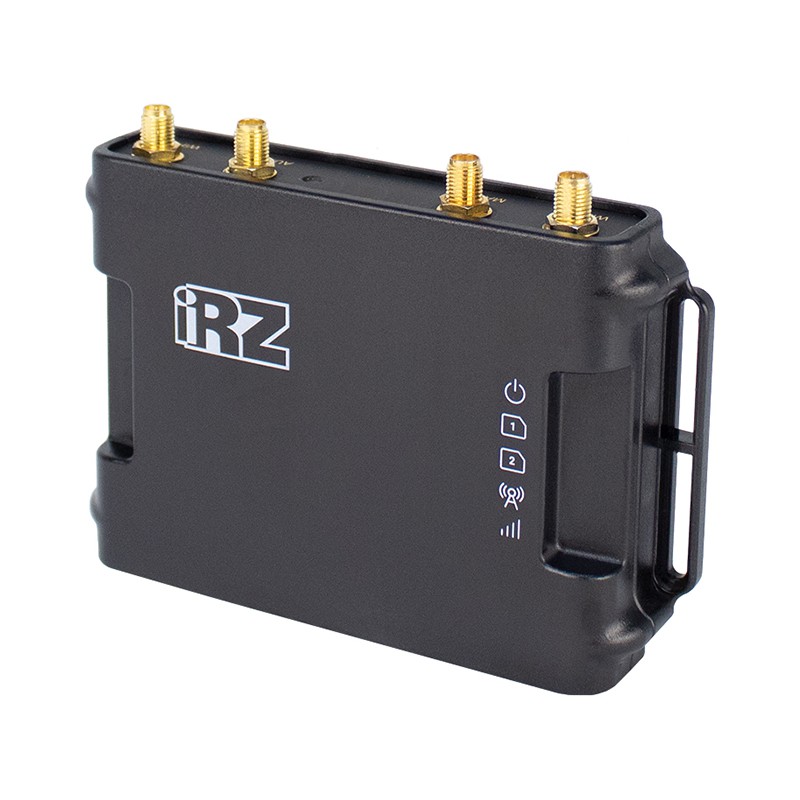

iRZ R11-L.W - 4G-роутер (LTE Cat. 4, Dual-Sim, PoE, WiFi)

Промышленный 4G-роутер российского производства с расширенными возможностями питания подключенных устройств. Модель R11-L.W работает в сетях LTE Cat. 4 со скоростью до 150 Мбит/с. Два слота Mini-SIM обеспечивают резервирование канала связи при сбоях оператора или исчерпании тарифного трафика. Встроенный WiFi раздает интернет беспроводным клиентам. Роутер выдерживает температуры от -40°C до +65°C, что делает его пригодным для уличных шкафов, неотапливаемых помещений и транспорта.

R11-L.W востребован в системах, где требуется стабильный беспроводной канал данных с возможностью питания дополнительного оборудования:

• Торговые терминалы и банкоматы — связь с процессинговым центром через резервных операторов;
• Системы видеонаблюдения — IP-камера получает питание и интернет от одного роутера;
• Промышленная автоматика — сбор данных с датчиков через GPI/GPO и передача на сервер;
• Транспортная телематика — установка в кабине или кузове для работы бортовых систем связи и мониторинга;
• Временные объекты — стройплощадки, вахтовые поселки, мобильные офисы без проводных каналов.

Поддержка основных стандартов и подключение антенн

Сотовый модуль обеспечивает работу в сетях GSM, 3G и LTE. Максимальная скорость загрузки/отдачи — 150/50 Мбит/с. Реальные показатели зависят от покрытия оператора и загруженности базовой станции, но даже в условиях слабого сигнала роутер держит соединение за счет всех поколений связи.

• Все стандарты LTE и любые операторы. Универсальный сотовый модуль (модем) поддерживает «симки» любых операторов и может работать в сетях LTE на частотах, востребованных в России (B1/B3/B7/B8/B20/B38/B40). При отсутствии стабильного LTE происходит возвращение к предыдущим стандартам 2G/3G;
• Два слота Mini-SIM. Второй SIM-слот позволяет настроить автоматическое переключение между операторами. Если основная карта теряет связь или исчерпывает лимит трафика, роутер переходит на резервную SIM. Время возврата на приоритетную карту настраивается вручную;

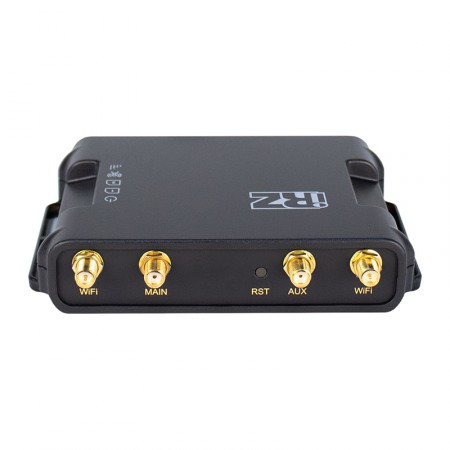

• Использование наружных антенн. Для подключения антенн предусмотрены два разъема SMA-female: для основной антенны (прием и передача) и дополнительной для увеличения скорости и стабильности соединения. При слабом входном сигнале рекомендуется использовать наружные MIMO-антенны. В зонах уверенного покрытия достаточно подключить круговые антенны для помещений. Производитель не прикладывает антенны в комплект, они покупаются дополнительно;
• Стандартный WiFi для подключения устройств. Точка доступа WiFi работает по стандартам 802.11b/g/n на частоте 2,4 ГГц. Для подключения WiFi-антенн служат два разъема RP-SMA-female. Антенны WiFi также покупаются отдельно в зависимости от ваших требований к беспроводной зоне.

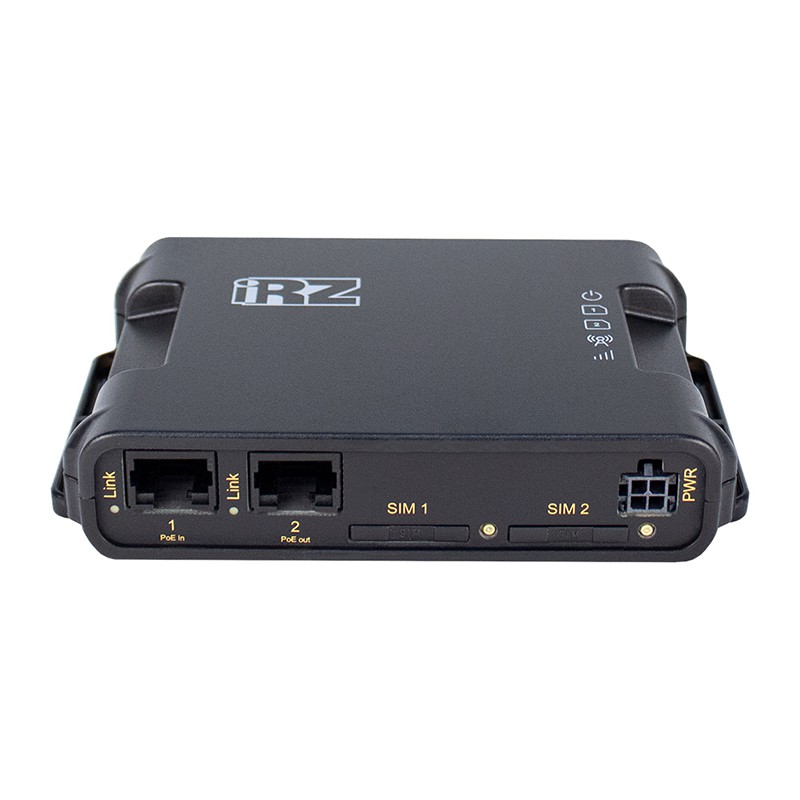

Два порта Ethernet с функцией PoE

Главное отличие модели R11-L.W от предшествующей модели RL01w — наличие второго Ethernet-порта со сквозной передачей питания. Первый порт принимает питание от внешнего источника (Passive PoE с напряжение 9–54В), второй подает подает питание на подключенное оборудование (выходной Passive PoE с напряжением 11–53В).

Такая схема упрощает развертывание удаленных точек доступа WiFi, IP-камер видеонаблюдения или других устройств в местах, где нет возможности проложить отдельную линию питания. Роутер получает энергию по одной витой паре и тут же делится ею с соседним оборудованием.

Встроенный «Защитник PoE» отслеживает электрические неисправности на выходном порту и автоматически пытается восстановить его работу при аварийном срабатывании. Первая попытка восстановления происходит через 2 секунды, вторая — через 5 секунд после обнаружения проблемы.

Альтернативный метод питания и интерфейсы GPI/GPO

Серия роутеров iRZ R10 получила еще одно нововведение — новый тип разъема питания MicroFit-4. Он состоит из четырех контактов: «плюс» и «минус» питания, вход GPI и выход GPO. Последние два контакта служат для опроса датчиков и управления внешними устройствами.

• Вход GPI распознает высокий уровень в диапазоне 3–54В и низкий — 0–0,5В;
• Выход GPO выполнен по схеме «открытый коллектор» и коммутирует минус питания с максимальным током 150 мА.

Типичное применение GPI/GPO: контроль состояния дверей в удаленных шкафах, включение сигнализации при срабатывании датчиков, перезагрузка внешнего оборудования по команде, сбор данных с счетчиков ресурсов и т. п.

Сетевые возможности R11-L.W

Операционная система iRZ OS построена на базе открытой платформы OpenWRT (версии 19) с ядром Linux. Это дает возможность расширять функциональность роутера пользовательскими скриптами и дополнительными пакетами ПО.

Программная платформа включает необходимые инструменты для построения сетей:

• Маршрутизация настраивается вручную через статические правила или автоматически по протоколам OSPFv2 и BGP;
• Для шифрования трафика доступна настройка туннелей;
• Встроенный межсетевой экран идет с готовыми правилами фильтрации, поддерживает разбиение на зоны и сложные цепочки правил;
• Сервисы DHCP, UPNP, DDNS и др. автоматизируют выдачу адресов и взаимодействие внутри сети;
• Удаленное управление ведется через SSH и Telnet, мониторинг — по SNMP.

Надежность в жестких условиях

Небольшой пластиковый корпус (123 x 90 x 25 мм) весит не более 150 г. Класс защиты IP30 допускает эксплуатацию в сухих помещениях с контролируемой влажностью. Диапазон рабочих температур от -40°C до +65°C позволяет размещать роутер в уличных боксах, транспортных средствах и неотапливаемых технических помещениях.

Устройство виброустойчивое и может работать на тракторах, гусеничных машинах, быстроходных катерах и технологическом оборудовании с частотой вибрации выше 80 Гц. Широкий диапазон питающего напряжения 9–54В упрощает интеграцию в бортовые сети транспорта и промышленные системы.

Закажите товар через корзину, укажите адрес доставки — отправим транспортной компанией по всей России! Нужна помощь с настройкой или подбором антенн? Звоните 8-800-3333-965, проконсультируем по техническим вопросам и совместимости с вашим оборудованием.
