Termit MB2715G-0.13U - широкополосная антенна (U.FL/IPX, 5 дБи)

Небольшая патч-антенна с поддержкой частотных диапазонов GSM/3G/LTE для интеграции внутрь корпусов роутеров и другого сотового оборудования. Модель MB2715G-0.13U от Termit оснащена низкопрофильным коннектором U.FL (IPEX) на конце тонкого кабеля и совместима с радиомодулями и платами LTE-маршрутизаторов от крупных производителей.

Когда используется антенна для интеграции?

Модель MB2715G-0.13U спроектирована для использования в составе приборов мобильной связи, таких как 4G-совместимые роутеры, шлюзы и промышленное оборудование со встроенным сотовым модулем.

Коэффициент усиления антенны заявлен на уровне 5 дБи. Это высокое значение, которое достигается концентрацией излучения в горизонтальной плоскости (по сторонам от патча). «Цена» высокой эффективности — более крупные размеры текстолита (125 x 14 мм) по сравнению с компактными версиями.

• Частоты для всех стандартов LTE. Антенна рассчитана под три субдиапазона сотовой связи (824–960 МГц, 1710–2170 МГц и 2300–2690 МГц) для работы в любых современных мобильных сетях 4G/LTE, а также в более старых сетях второго и третьего поколений;

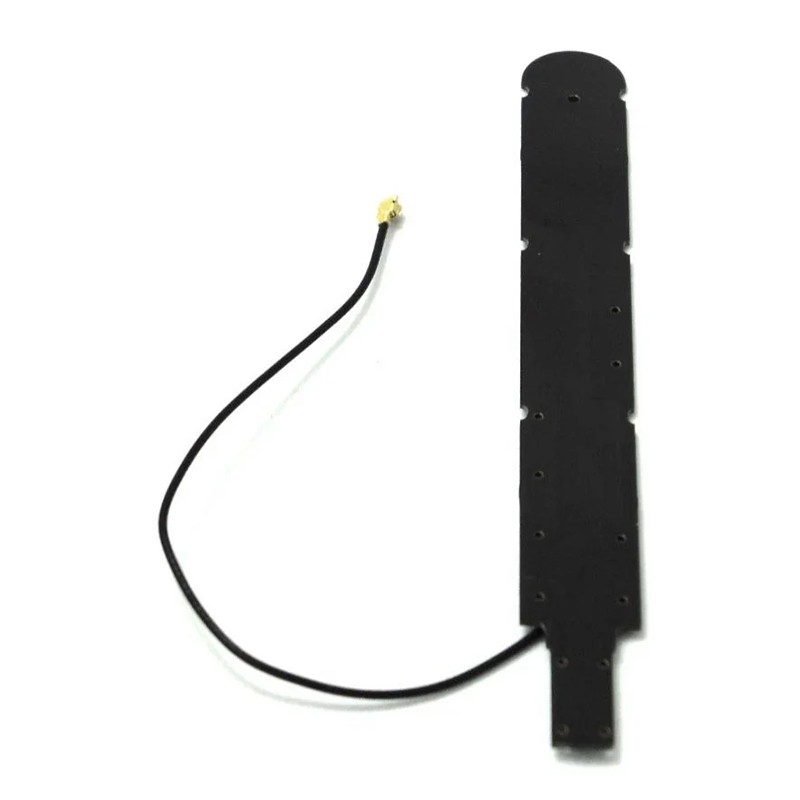

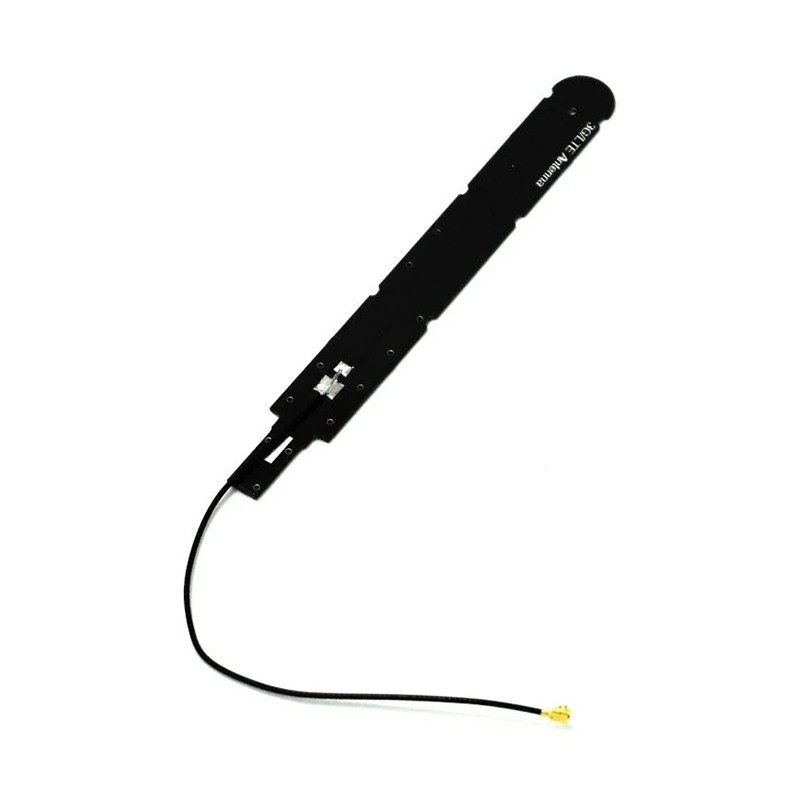

• Патч-исполнение для интеграции. Излучатель выполнен на тонком текстолите и легко интегрируется внутрь домашних, офисных и уличных приборов;
• Мини-коннектор U.FL для радиокарт. На конце тонкого кабеля установлен микроразъм U.FL (он же известен как IPX). Чаще всего такие коннекторы встречаются на модемах формата Mini PCI-e, LTE-роутерах для интеграции (с распаянным LGA-модемом), адаптерах WiFi и Bluetooth и прочей промышленной электроникой с поддержкой сотовых коммуникаций;
• Очень тонкий кабель RF1.13. Гибкость интеграции достигается использованием кабеля ⌀1,13 мм. Проводок длиной около 10 см легко сгибается и при монтаже может быть проложен вдоль углов, монтажных площадок и в узких пространствах;
• Способ крепления — на двустороннюю липкую ленту. Производитель рекомендует фиксировать антенну с помощью двустороннего скотча непосредственно на внутреннюю стенку корпуса вашего прибора.

Использование для сборки или ремонта оборудования

Патч-антенны на текстолите не используются как наружные излучатели для размещения в открытом пространстве. Вместо этого они обязательно интегрируются внутрь оборудования.

Termit MB2715G-0.13U может использоваться в равной мере при сборке нового оборудования или при проведении ремонтных работ для замены вышедшего из строя штатного излучателя. Эта простая и компактная антенна обеспечивает достаточное усиление для работы комнатных и уличных LTE-клиентов и кастомных промышленных решений, где сотовый канал необходим для передачи телеметрических данных или удаленного управления.

Чтобы купить патч-антенну U.FL/IPX от Termit, добавьте товар в корзину и оформите заказ онлайн. Появились вопросы по совместимости оборудования? Позвоните по телефону 8-800-3333-965, чтобы подобрать модель для вашей задачи!
