Комплект Baltic Signal для усиления GSM/LTE 1800 и 3G (до 300 м2)

Готовый двухдиапазонный комплект усиления сотовой связи и мобильного интернета от отечественного завода Baltic Signal. Комплектующие рассчитаны на работу в частотных диапазонах 1800 и 2100 МГц и обеспечивают качественный прием сотового сигнала на площади до 300 м². Набор работает с классическим стандартом GSM-1800, самым распространенным 3G-стандартом UMTS-2100 и скоростным интернетом LTE-1800 и LTE-2100.

Комплект на основе репитера BS-DCS/3G-70 оптимален для жилой и коммерческой недвижимости: квартир, коттеджей, небольших загородных домов, супермаркетов, кафе и подсобных помещений.

Как работает усиление сигнала при помощи репитера?

Для создания зоны устойчивого приема используется опорный сигнал, который доступен снаружи здания. Для этого репитер работает в паре с комплектом антенн. Процесс усиления состоит из нескольких этапов:

1. Прием сигнала наружной антенной, установленной на крыше или фасаде здания. Иногда точка приема может размещаться на большой высоте с использованием выносной мачты;
2. Передача сигнала по радиокабелю от уличной антенны на репитер;
3. Усиление сигнала репитером на 70 дБ;
4. Передача по второму (более короткому) радиокабелю от репитера на раздающую антенну. После этого в зоне действия усилителя появляется устойчивая мобильная связь;
5. Чтобы мобильные устройства могли не только получать, но также отправлять данные оператору, усиление симметрично осуществляется и в обратном направлении.

Поддержка передовых стандартов 3G и LTE гарантирует совместимость со смартфонами, модемами и другими современными мобильными устройствами. Работа в стандарте GSM-1800 добавляет совместимость с кнопочными мобильными телефонами прошлых поколений. Поддерживаются все операторы сотовой связи, вещающие на частотах 1800 и 2100 МГц, в том числе МТС, МегаФон, Билайн и Tele2.

Обратите внимание, что в некоторых городах и регионах нашей страны операторы могут использовать альтернативные диапазоны частот, поэтому перед приобретением оборудования обязательно проконсультируйтесь с нашими специалистами!

Оборудование в комплекте: набор для быстрой установки

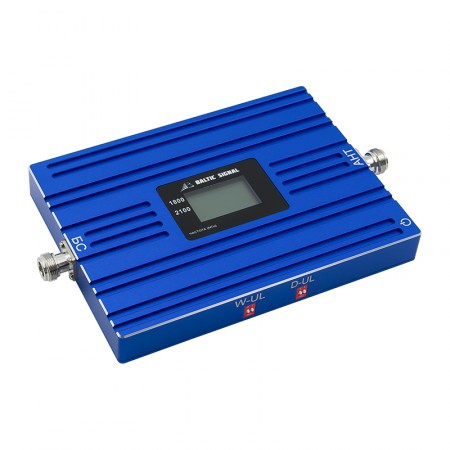

В основе решения Baltic Signal используется репитер BS-DCS/3G-70 с коэффициентом усиления 70 дБ и выходной мощностью 200 мВт. Встроенный ЖК-экран упрощает калибровку уличной антенны, а ручная регулировка усиления поможет в случаях перегрузки или слишком сильного входящего сигнала. Репитер оснащен системами защиты AGC и ISO, которые ограничивают мощность или отключают усилитель при обнаружении перегрузки, чтобы защитить оборудование пользователя и инфраструктуру оператора.

Для усиления сигнала, помимо головного активного устройства, используются две антенны: уличная ASTRA 3G/4G и комнатная VITA-5.

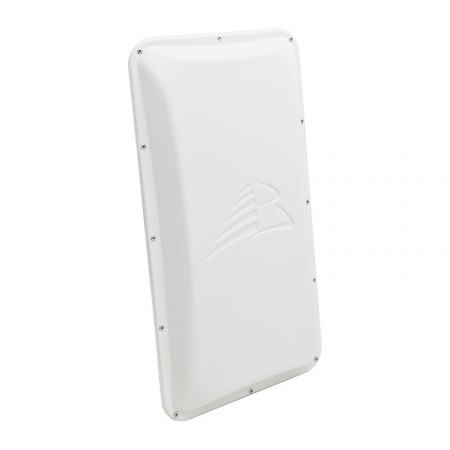

• Внешняя антенна ASTRA 3G/4G имеет панельное исполнение с пассивным усилением 16–18 дБи. Узкая диаграмма направленности, обусловленная конструкцией синфазной решетки, требует достаточно точной настройки в сторону базовой станции. В то же время ASTRA 3G/4G менее «капризна», чем волновые каналы («елочки») или параболические антенны, и гораздо лучше смотрится на фасаде здания;

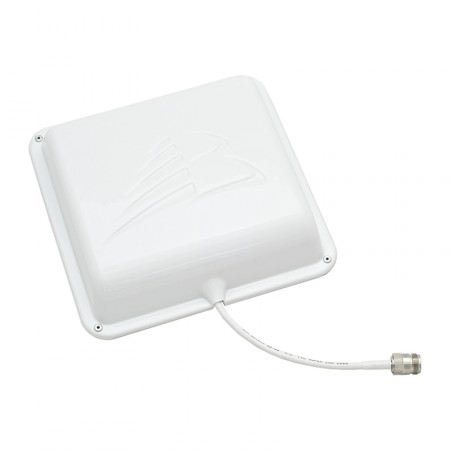

• Комнатная антенна VITA-5 также имеет аккуратное панельное исполнение и может быть закреплена на дальней стене помещения для «охвата» максимальной площади;
• Кабельные сборки марки 5D-FB соединяют репитер с антеннами. Чтобы сократить отверстие, которое необходимо проделать в стене или оконной раме, в комплект входит переходник с разъема SMA-female на разъем N-male. Длина кабельной сборки для улицы составляет 10 метров, от репитера до раздающей антенны — 5 метров.

Комплект предназначен для самостоятельной установки и снабжен подробной инструкцией на русском языке. Монтаж и настройка не требуют вызова специалиста. На все оборудование распространяется гарантия 1 год.

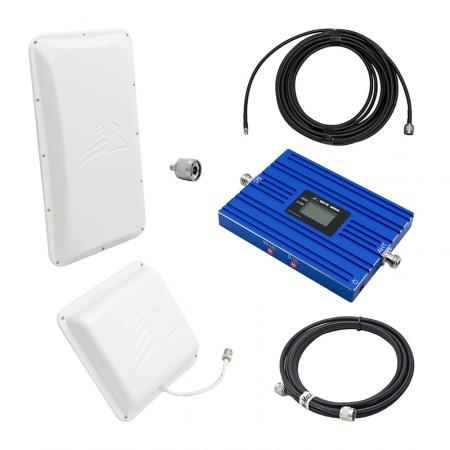

Состав комплекта:

• Репитер Baltic Signal BS-DCS/3G-70
• Уличная антенна ASTRA 3G/4G (панельная, 16–18 дБи)
• Комнатная антенна VITA-5 (панельная, 7–10 дБи)

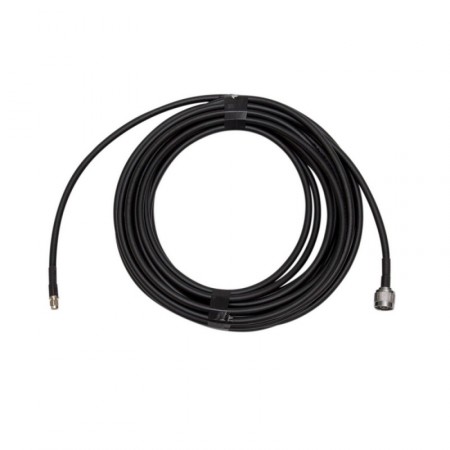

• Кабельная сборка 5D-FB с разъемами N и SMA длиною 10 м

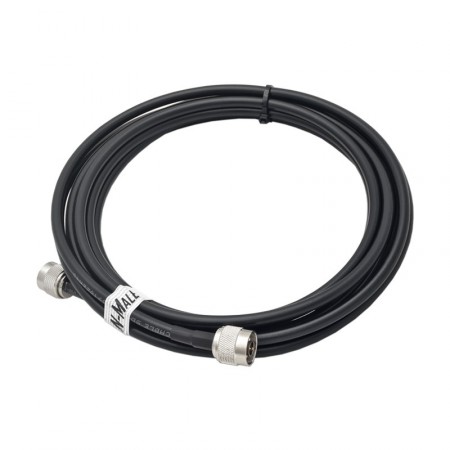

• Кабельная сборка 5D-FB с разъемами N длиною 5 м

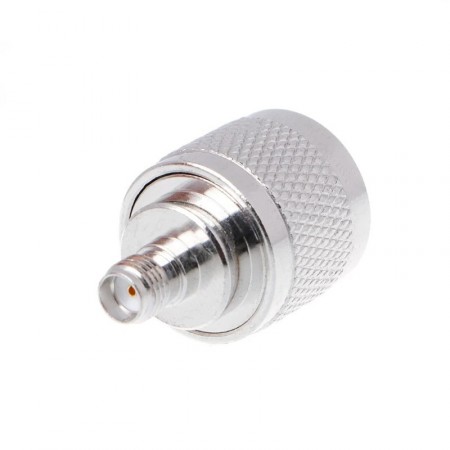

• Переходник SMA-female — N-male
