Комплект Baltic Signal для усиления GSM/LTE 1800 и 3G (до 200 м2)

Комплект Baltic Signal для улучшения голосовой связи и мобильного интернета в частотных диапазонах 1800 и 2100 МГц. Особенностью данного набора является одновременная поддержка общепринятого 3G-стандарта UMTS-2100 и 4G-сетей LTE1800, введённых в эксплуатацию в Москве, и постепенно вводимых в других городах России. Также есть поддержка 2G-связи в стандарте GSM-1800.

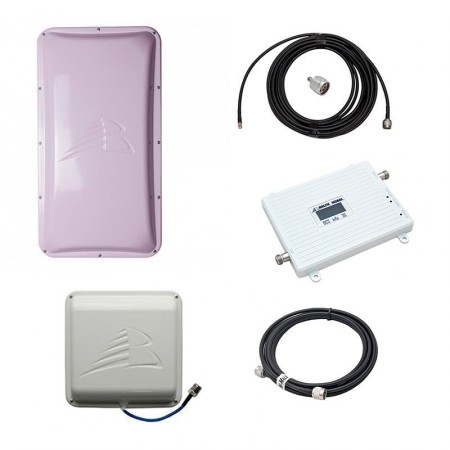

В комплект входит двухдиапазонный усилитель (репитер), внешняя панельная антенна ASTRA 3G/4G, комнатная панельная антенна VITA-5, кабельные сборки для их подключения и переходник.

Внешняя антенна устанавливается на крышу здания или специальную мачту и принимает сигнал от базовой станции сотового оператора. Далее сигнал по коаксиальному кабелю передается репитеру, усиливается и поступает на комнатную антенну, которая обеспечивает его распространение внутри помещения.

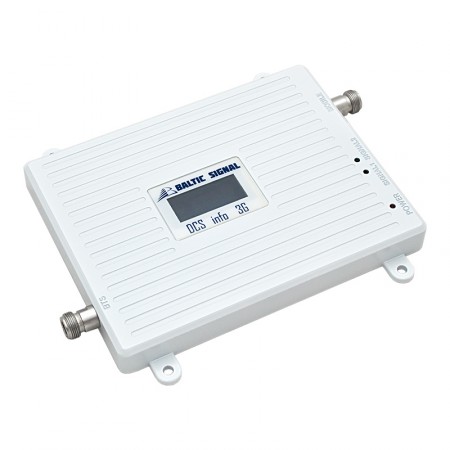

В основе комплекта лежит репитер средней мощности BS-DCS/3G-65 от отечественного производителя Baltic Signal. BS-DCS/3G-65 поддерживает частотные диапазоны 1800 и 2100 МГц и имеет коэффициент усиления 65 дБ. При наличии качественного входного сигнала в точке размещения внешней антенны комплект позволяет улучшить связь на площади до 200 м². Его рекомендуется применять в квартирах, офисах, магазинах, подземных паркингах, подвалах и других небольших помещениях.

Все составные части набора поддерживают частотные диапазоны 1800 и 2100 МГц. Частота 1800 МГц используется операторами в городах для предоставления услуг голосовой GSM-связи или развертывания современных сетей четвертого поколения LTE1800. Также комплект усиливает общепринятый 3G-стандарт UMTS-2100, в котором работают как звонки, так и мобильный интернет.

Основной сценарий применений данного комплекта — одновременное усиление голосовой связи (при наличии 3G-сигнала) и широкополосного 4G-интернета LTE1800. По сравнению с более распространенным 4G-стандартом LTE2600, LTE1800 обеспечивает лучшее проникновение сигнала и постепенно вводится в эксплуатацию на месте освобождающихся ресурсов GSM-1800. Сегодня высокоскоростные сети LTE1800 уже функционируют во многих городах России, в том числе в Москве.

В свою очередь, если в месте установки внешней антенны улавливаются сети GSM-1800 и UMTS-2100, то данный репитер поможет усилить 2G- и 3G-связь на всех типах устройств, включая смартфоны и обычные кнопочные телефоны.

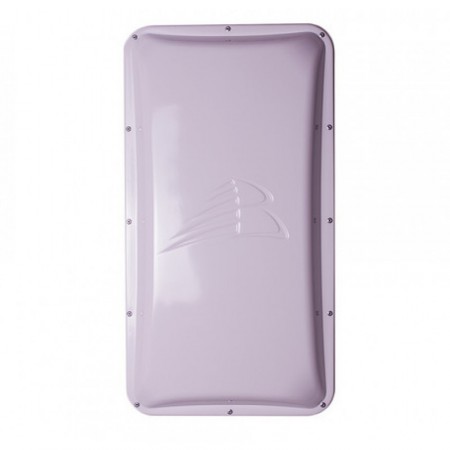

Для приема и передачи сигнала в данном комплекте применяется внешняя панельная антенна ASTRA 3G/4G с коэффициентом усиления 16–18 дБи. Аккуратный внешний вид и компактный дизайн антенны позволяют разместить ее на фасаде или на крыше без какого-либо ущерба для экстерьера здания.

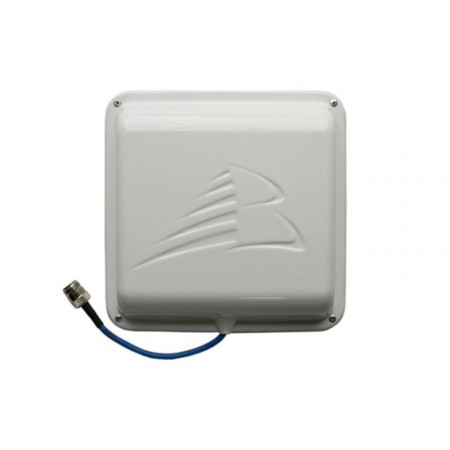

В качестве раздающей антенны используется компактная модель VITA-5 с коэффициентом усиления 7–10 дБи. Благодаря отрезку кабеля, встроенному в корпус, эта антенна предельно проста в монтаже.

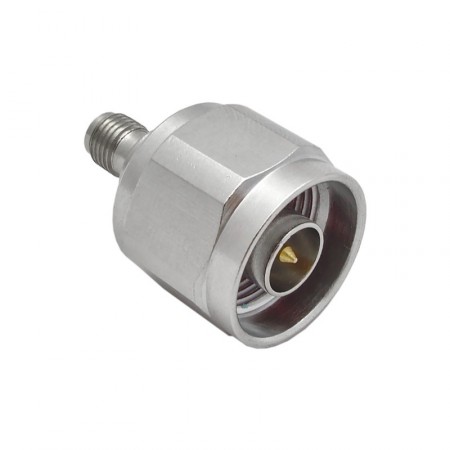

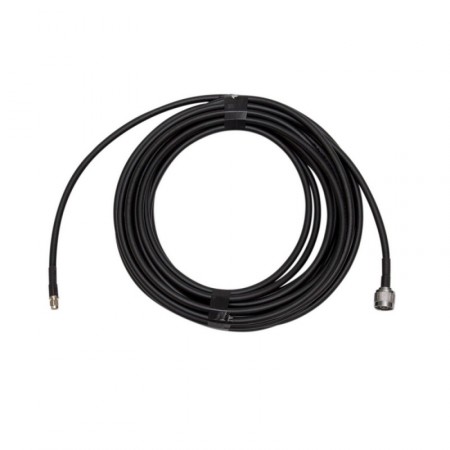

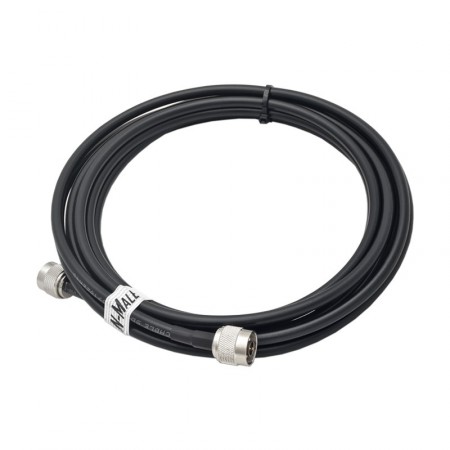

Подключение внешней и внутренней антенн к репитеру осуществляется с помощью качественных кабельных сборок 5D-FB длиною 10 и 5 метров соответственно. Также в комплект входит переходник с разъема SMA на разъем N-типа. Его использование позволяет существенно уменьшить диаметр отверстия, которое необходимо проделать в стене или раме стеклопакета для прокладки кабеля.

Установка оборудования проста и не требует специальных навыков или вызова специалиста. Тем не менее, перед приобретением комплекта рекомендуется изучить радиочастотную обстановку в запланированном месте установки оборудования и убедиться, что данный набор подходит для усиления нужных стандартов связи.

Состав комплекта:

• Репитер Baltic Signal BS-DCS/3G/4G-65
• Внешняя антенна ASTRA 3G/4G (панельная, 16–18 дБи)
• Комнатная антенна VITA-5 (панельная, 7–10 дБи)
• Кабель 5D-FB с разъемами N и SMA длиною 10 м
• Кабель 5D-FB с разъемами N длиною 5 м
• Переходник SMA-female — N-male
