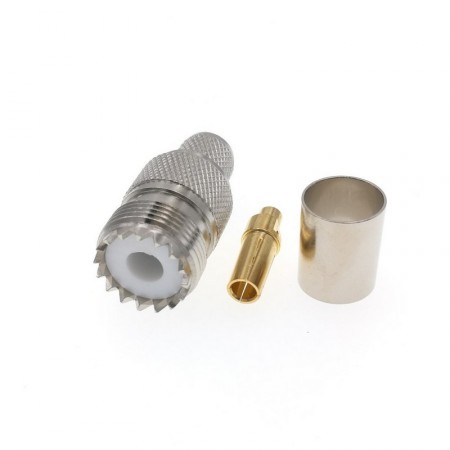

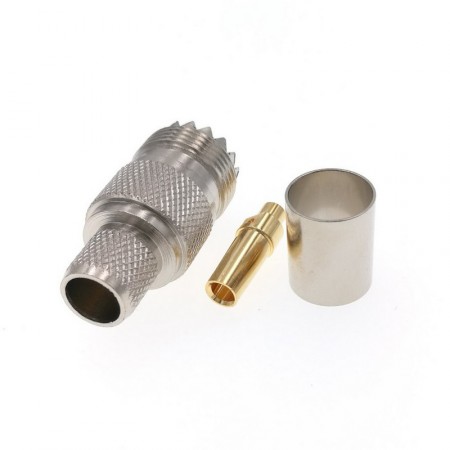

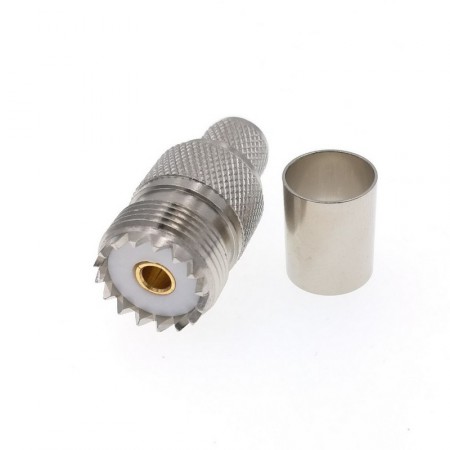

Разъём U-211/8D (UHF-female, обжимной, на кабель 8D-FB)

Розетка UHF (SO-259) фиксируется на кабеле 8D-FB методом обжима, обеспечивая передачу сигнала от антенны к радиооборудованию. Этот стандартный разъем используется с радиостанциями, работающими в диапазонах CB, VHF, PMR и прочих.

Где использовать разъем U-211/8D?

Разъем U-211/8D применяется для создания кабельных сборок, соединяющих антенны с радиостанциями. Разъемы UHF известны своим нестабильным импедансом, который может колебаться в широком диапазоне. Из-за этого не рекомендуется использовать этот вид соединителей для передачи сигнала частотой свыше 0,3 ГГц.

• Обжимной метод. Коннектор фиксируется на кабеле втулкой, что снижает риск отсоединения при интенсивной эксплуатации. Для опрессовки понадобятся клещи с подходящей матрицей;
• Для кабельной серии 8D. Кабель с диаметром 11 мм обеспечивает низкое затухание и используется для протяженных кабельных сборок (10 м и более). Разъем совместим с любыми разновидностями кабеля, включая CCA PVC, CCA LSZH FR, CU PVC и другие. Эта марка используется с радиостанциями как альтернатива более профильному RG-213;
• UHF-розетка для радиостанций. Розетка устанавливается на кабели для межблочных коммутаций и, в частности, для удлинения уже проложенных кабельных трасс. Если часть трассы уже смонтирована, ее можно нарастить удлинителем без полной перекладки;
• Прямой конструктив. Коннектор имеет классическую прямую конструкцию для установки на антенные кабели.

Как собрать кабельную линию с U-211/8D?

По сравнению с прижимными аналогами, обжимной разъем исключает зазоры и обеспечивает максимальную долговечность. Монтаж на кабель 8D-FB занимает 5–7 минут и требует нескольких инструментов:

1. Зачистите часть внешней изоляции и оболочки провода под габариты вилки;
2. Припаяйте гнездовой контакт к зачищенной центральной жиле;
3. Установите кабель в разъем и убедитесь, что гнездо вставлено в корпус до упора;
4. Зафиксируйте кабель обжимной гильзой с помощью кримпера;
5. По желанию загерметизируйте место обжима термоусадкой;
6. Проверьте исправность разъема мультиметром и замерьте КСВн для проверки результата.
