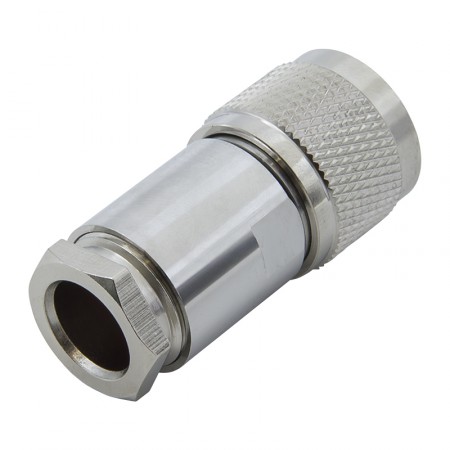

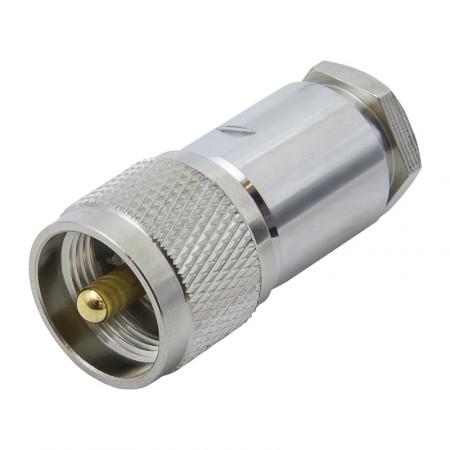

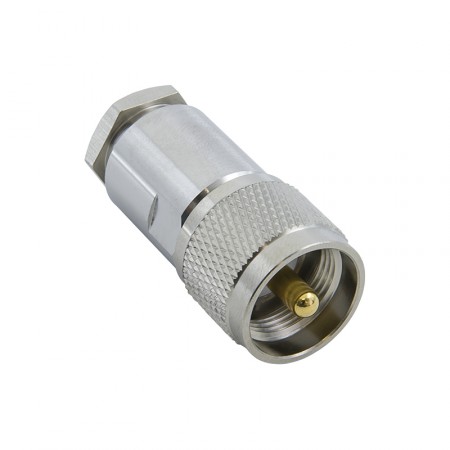

Разъём U-112/8D (UHF-male, прижимной, на кабель 8D-FB)

Разъем U-112/8D — это UHF-штекер (PL-259) прижимного типа для коаксиального кабеля 8D-FB и его аналогов с наружным диаметром 10–11 мм. Он используется в системах радиосвязи, включая любительские радиостанции, системы подвижной связи и профессиональное оборудование. Разъем обеспечивает стабильную передачу радиосигнала с минимальными потерями, что делает его востребованным среди радиолюбителей, специалистов по установке антенно-фидерных систем и обслуживающих организаций.

Подходит для применения в:

• Радиостанциях для радиолюбителей и специалистов;
• Системах связи на транспорте (грузовики, морские суда, строительная техника);
• Антенно-фидерных трактах для радиоточек.

Когда используется прижимной разъем UHF ?

Коннекторы прижимного типа используются для быстрой установки при отсутствии подходящего обжимного инструмента. Благодаря разборной конструкции, они фиксируются на проводе затяжной гайкой.

• Прижимная конструкция. Позволяет устанавливать разъем без специальных обжимных клещей. Такой метод монтажа доступен даже для пользователей с минимальным опытом;
• Прямое исполнение. Конструкция разъема прямая, что упрощает подключение в большинстве сценариев. Для подвода кабеля в труднодоступные места используйте угловую версию;
• Совместимость с типовым кабелем 8D-FB. Подходит для популярного кабеля, который часто применяется в радиосвязи благодаря низким потерям сигнала. Коннектор можно установить на версию кабеля PVC, PE, LSZH с омедненной жилой или на премиум-версию с медным проводником;
• Стандартная UHF-вилка для раций. Разъем предназначен для УКВ-оборудования, работающего на частотах до 300 МГц. Поскольку коннектор не имеет стабильного волнового сопротивления (оно может колебаться в существенных пределах), не рекомендуется применение UHF-серии с более высокими частотами. Для высокочастотных систем (например, 4G или WiFi) лучше рассмотреть разъемы типа N или SMA.

UHF-разъем обычно устанавливается на коаксиальный кабель, а ответная розетка (SO-239) с гнездовым контактом располагается на панели радиочастотного прибора.

Процесс установки U-112/8D на кабель

Монтаж разъема производится прижимным методом. Такой подход не требует использования сложных инструментов и позволяет быстро подключить кабель даже в полевых условиях.

1. Подготовка кабеля: снятие внешней изоляции, диэлектрика и экрана на заданную длину (под размер вилки);

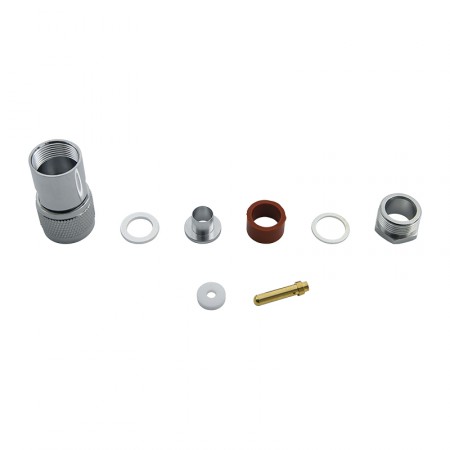

2. Установка шайбы, уплотнительного кольца, втулки и других составных частей на кабель в правильном порядке;
3. Пайка центральной жилы к контакту;
4. Сборка корпуса разъема для фиксации.

Купить разъем U-112/8D вы можете прямо сейчас на нашем сайте. А для получения консультации по интересующим вопросам звоните по номеру 8-800-3333-965 или воспользуйтесь функцией «Заказать звонок».
