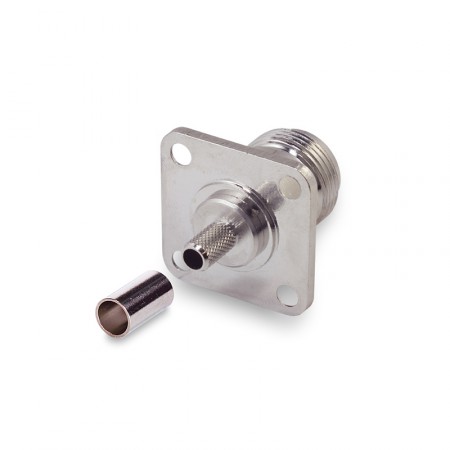

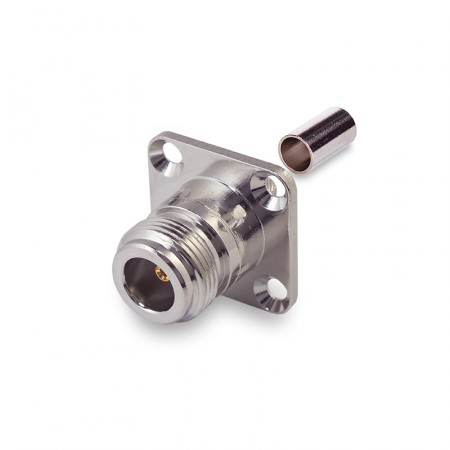

Разъём N-241F (N-female, приборный фланец, на кабель RG-58)

Разъем N-241F — это фланцевая розетка N-типа для коаксиального кабеля RG-58 и его аналогов. Коннектор предназначен для предприятий, производящих радиоаппаратуру, ремонтных мастерских и радиолюбителей. Установка коннектора на кабель производится обжимным методом.

N -розетка с фланцем для корпусных приборов

Разъем устанавливается на корпуса устройств благодаря фланцевому креплению, что делает его удобным для стационарного монтажа. Обычно он крепится к металлическим оболочкам (корпусам) оборудования, но также может устанавливаться на серверные шкафы, приборные панели, металлические перегородки и т. п.

• Стандартный коннектор N-мама. Стандартный ВЧ-разъем для передачи сигнала на частотах до 11 ГГц. Он широко применяется в радиоэлектронике, системах сотовой связи, WiFi и другом похожем оборудовании. Конструкция N-female (розетка) служит для подключения кабельной сборки или антенны с ответным разъемом-вилкой;
• Надежное фланцевое крепление. Крепление на четыре винта M3 обеспечивает прочную фиксацию на корпусе оборудования, минимизируя риск разъединения даже при сильных вибрациях;
• Совместимость с кабелями Ø5,0 мм. Подходит для распространенной серии RG-58 A/U, версии с плетеной жилой RG-58 C/U, а также близких аналогов, таких как LMR-195;
• Установка обжимным методом. Монтаж производится опрессовкой при помощи типовых клещей. Коннектор удобен, когда подводимый кабель используется для внутриблочных соединений и необходимо прочно зафиксировать его внутри корпуса оборудования;
• Стандарт качества. Волновое сопротивление 50 Ом гарантирует минимальные потери сигнала и стабильную работу на высоких частотах.

Установка обжимным методом и крепление фланцем

Обжимной метод заделки — наиболее надежный и прочный способ фиксации коннектора на кабеле. Центральный контакт фиксируется пайкой, а оплетка обжимается вокруг хвостовой части коннектора при помощи металлической гильзы. Никелевое покрытие корпуса защищает от коррозии, что актуально для установок вблизи антенн, подверженных воздействию осадков.

Разъем N-241F востребован в различных областях:

• Производство радиооборудования. Коннекторы этого вида часто устанавливаются на репитеры (усилители) связи, промышленные точки доступа, измерительные системы, решения уровня M2M/IoT-коммуникаций;
• Ремонт и замена. Если штатный коннектор вышел из строя, его можно заменить полностью идентичным. Разъемы часто используются в мастерских и сервисных центрах;
• Радиолюбительская отрасль. Начинающие инженеры и радиолюбители могут использовать N-241F для установки на свои устройствах, чтобы обеспечить надежное соединение между компонентами.

Чтобы купить N-female для кабеля RG-405 с фланцем, нажмите «Купить» и сформируйте заказ на сайте. Для консультации звоните по телефону 8-800-3333-965 или воспользуйтесь функцией «Заказать звонок» на нашем сайте!
