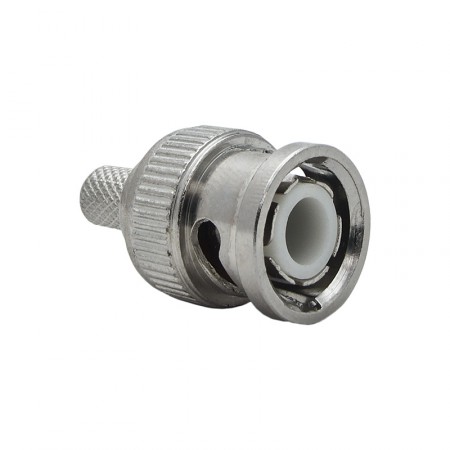

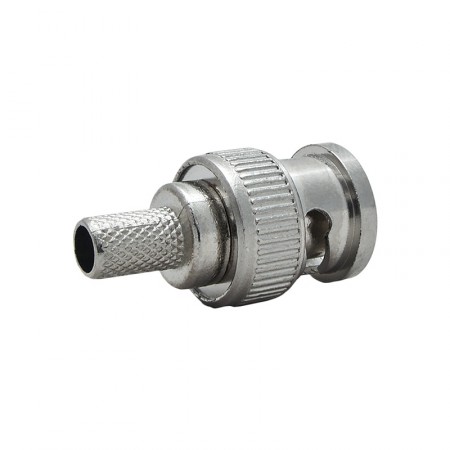

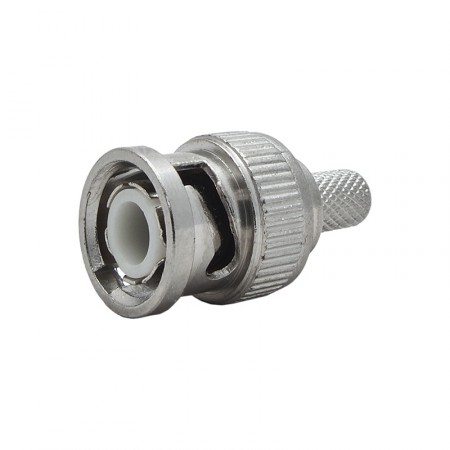

Разъём B-111G (BNC-male, обжимной, на кабель RG-59)

B-111G — стандартизованный разъем типа BNC-male («папа», вилка) для установки на коаксиальный кабель RG-59. Применяется при монтаже и подключении профессионального телеоборудования, систем внутреннего и внешнего видеонаблюдения, а также других радиотехнических устройств.

Коннектор B-111G рассчитан на использование с коаксиальным кабелем RG-59, который обладает волновым сопротивлением 75 Ом и диапазоном рабочих частот от 0 до 3 ГГц. Внутренний диаметр проводника кабеля — 0,6 мм.

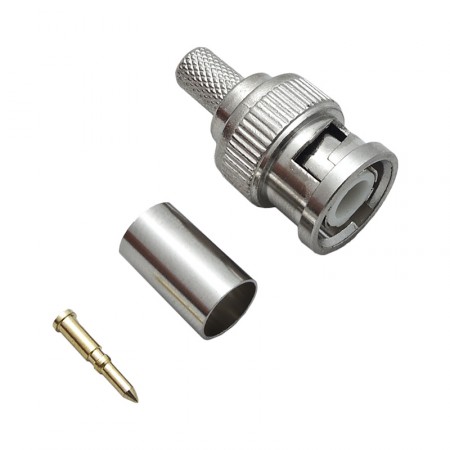

Установка вилки B-111G на кабель осуществляется с помощью обжимных клещей. В комплекте поставки имеется наконечник, припаиваемый к центральной жиле кабеля и обеспечивающий высокое качество контакта проводников. Улучшенные проводящие способности центрального контакта достигаются благодаря золотому напылению. Помимо разъема и центрального контакта, в комплект поставки входит гильза для обжима.

BNC-male соединяется с ответным разъемом (BNC-female) с помощью поворотного соединения (байонета). Коннектор BNC часто встречается на видеоустройствах, радиоприборах, осциллографах, генераторах, измерительных устройствах и любительской радиоэлектронике.

Прочный никелированный корпус разъема устойчив к ударам и падению, что призвано максимально увеличить срок службы кабельной сборки. Учитывая конструктивную особенность разъемов BNC, не рекомендуется применять данный разъем для работы с сигналом частотой свыше 3 ГГц. При необходимости передачи сигнала более высокой частоты рекомендуются разъемы типа N и TNC.

Данный товар также известен под артикулами: HYR-0105B, GB-105В, BNC-7001B, BNC-C59P.
