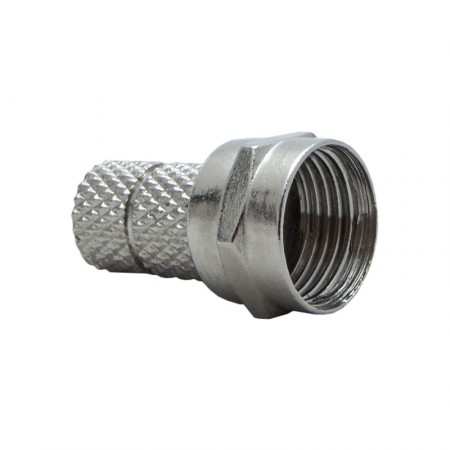

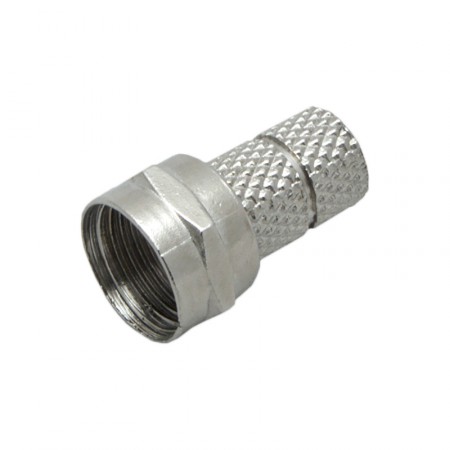

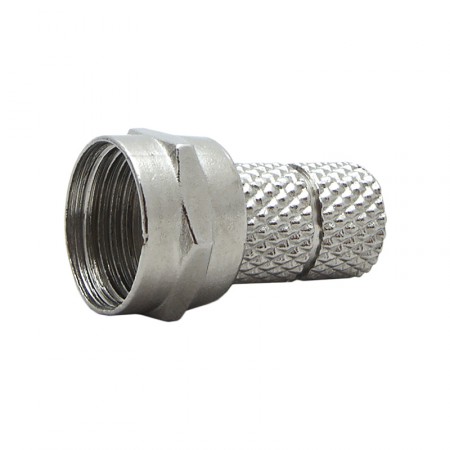

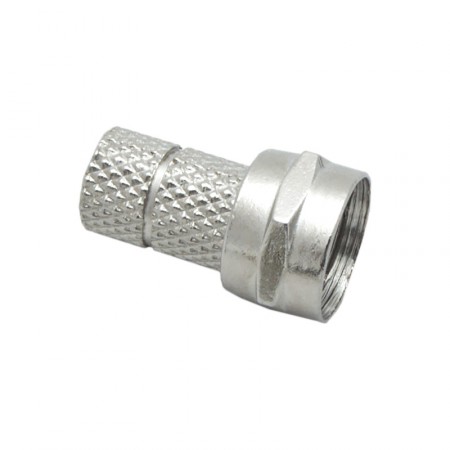

Разъём F-113/3C (F-male, резьбовой, на кабель 3C2V)

Разъем F-male («папа», вилка) для подключения коаксиального кабеля 3C-2V к различному видеооборудованию с разъемом F-female. Первоочередная сфера применения коннекторов F-типа — системы кабельного и спутникового телевидения.

Разъем F-типа относится к простым накручивающимся разъемам. В отличие от обжимных BNC-коннекторов, он не требует специального инструмента (обжимных клещей). Отсутствие припаиваемых элементов — неоспоримое преимущество F-коннектора при монтаже в домашних условиях. F-male для кабеля 3C-2V не имеет комплектного пин-штекера, в качестве контактного элемента выступает центральная жила кабеля. Процесс подготовки кабеля к накручиванию разъема прост и требует минимальной зачистки основной жилы. Малый размер разъема обеспечивает легкий монтаж и компактность готовой кабельной сборки.

Кабель 3C-2V имеет диаметр центральной жилы 0,5 мм и диаметр внешней оболочки 5 мм. Помимо 3C-2V, данный разъем также легко устанавливается на популярный ВЧ-кабель RG-58.

Несмотря на то, что некоторыми производителями кабель марки 3C-2V позиционируется как радиочастотный, для использования в сфере усиления сотовой связи мы рекомендуем применять только кабели и разъемы, рассчитанные на сопротивление 50 Ом (кабель 3C-2V и F-коннекторы обладают волновым сопротивлением 75 Ом).
